| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | IKP |
| Πιστοποίηση: | UL/CE/RoHS/REACH |
| Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Ποσότητα παραγγελίας min: | 100 |
|---|---|
| Τιμή: | CNY+0.55~0.95+PIECES |
| Συσκευασία λεπτομέρειες: | Τραπέζι με φουσκάλες + χαρτοκιβώτιο + δίσκο |
| Χρόνος παράδοσης: | 5-10 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ, Western Union, MoneyGram, D/P, D/A, L/C |
| Δυνατότητα προσφοράς: | 10000+pieces+per ημέρα |
| Υλικό: | πυρήνας μαλακού φερριτικού | σπείρα: | Επίπεδο καλώδιο |
|---|---|---|---|
| Τύπος: | Προστατευμένο 2612/14 |

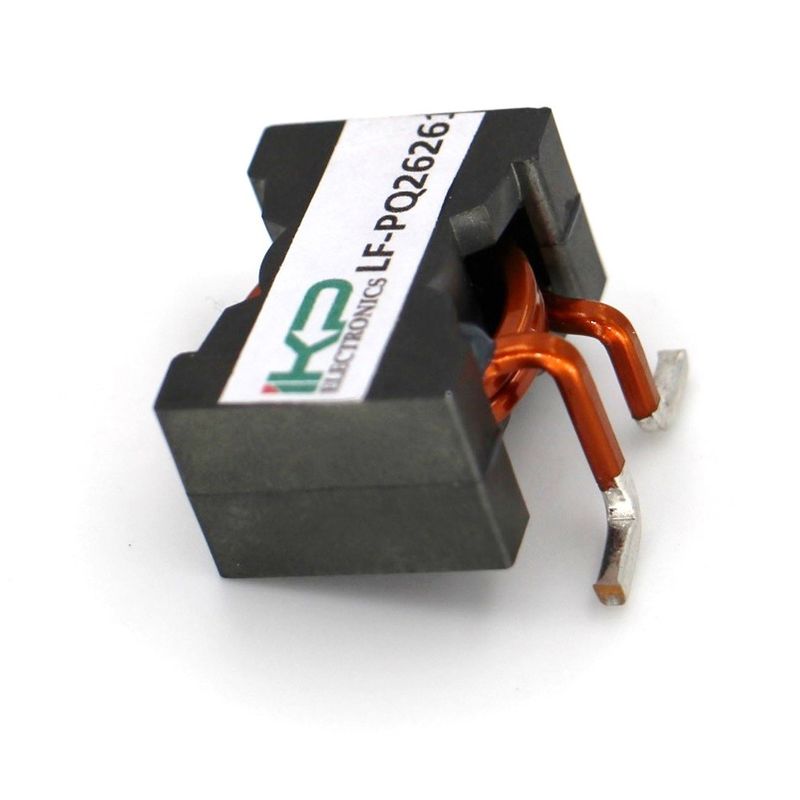

Οι επίπεδες γραμμές είναι ιδανικές για εφαρμογές υψηλής ισχύος.
Το επίπεδο σύρμα έχει εξαιρετική απώλεια θερμότητας και είναι κατάλληλο για εφαρμογές επαγωγών υψηλής ισχύος και υψηλής πυκνότητας.
Το επίπεδο σύρμα επιτυγχάνει πολύ χαμηλή DCR, κλειστό μαγνητικό κύκλωμα, εξαιρετικά χαμηλό θόρυβο.
Το επίπεδο σύρμα μπορεί να διασκορπίσει ομοιόμορφα το ηλεκτρικό πεδίο, να ελαχιστοποιήσει την παρασιτική χωρητικότητα, να επιτύχει το καλύτερο αποτέλεσμα EMI και να λύσει πλήρως το πρόβλημα της ηλεκτρομαγνητικής συμβατότητας.
ΕΠΙΤΡΟΠΗ:
•Μέγεθος πυρήνα: PQ2012/2014/2016/2614/2915/2918
•Καθαρό καλώδιο, μαγνητικά προστατευμένο
•Κατώτερη αντίσταση συνεχούς ρεύματος (DCR)
•Λιγότερη αντίσταση εναλλακτικού ρεύματος (απώλεια δερματικής επίδρασης)
•Υψηλό ρεύμα κορεσμού
•Επιπρόσθετη συγκόλληση για αυξημένη μηχανική σταθερότητα
•Συμμόρφωση με το RoHS και απαλλαγή από αλογόνες
| Μέρος Νο. | Α | Β | C ((MAX) | D ((MAX) | Ε ((MIN) | F | G |
| ΠQ2012 | 20.5±0.4 | 14.0±0.3 | 22.5 | 12.0 | 2.0 | 3.5±0.2 | 5.0±0.2 |
| ΠQ2014 | 20.5±0.4 | 14.0±0.3 | 22.5 | 14.5 | 2.0 | 3.5±0.2 | 5.0±0.2 |
| ΠQ2016 | 20.5±0.4 | 14.0±0.3 | 22.5 | 16.5 | 2.0 | 3.5±0.2 | 5.0±0.2 |
| PQ2614 | 27.5±0.5 | 19.5±0.5 | 27.9 | 16.0 | 3.8 | 30,8±0.2 | 60,6±0.5 |
| PQ2915 | 27.5±0.5 | 19.5±0.5 | 27.9 | 15.4 | 3.8 | 30,8±0.2 | 60,6±0.5 |
| PQ2918 | 27.5±0.5 | 19.5±0.5 | 27.9 | 17.8 | 3.8 | 30,8±0.2 | 60,6±0.5 |
|
Μέρος Αριθμός |
Κατηγοριοποιημένο ρεύμα (Α) MAX |
Δυνατότητα επαγωγής (uH) MIN |
ΔΕΠ (mΩ) MAX |
| PQ2614-1R0L | > 100 | 1.0 | 1.2 |
| ΠQ2614-1R5L | > 100 | 1.5 | 1.6 |
| PQ2614-2R2H | > 100 | 2.2 | 1.9 |
| PQ2614-2R2L | 84.0 | 2.2 | 1.6 |
| PQ2614-3R3H | 66.9 | 3.3 | 1.9 |
| ΠQ2614-3R3L | 54.0 | 3.3 | 1.6 |
| PQ2614-4R7H | 48.0 | 4.7 | 1.9 |
| PQ2614-4R7L | 36.9 | 4.7 | 1.6 |
| PQ2614-6R8H | 34.5 | 6.8 | 1.9 |
| PQ2614-6R8L | 26.0 | 6.8 | 1.6 |
| PQ2614-100H | 21.5 | 10 | 1.9 |
| PQ2614-100L | 16.2 | 10 | 1.6 |
| PQ2614-150H | 14.0 | 15 | 1.9 |
| PQ2614-150L | 9.8 | 15 | 1.6 |
| PQ2614-220H | 8.6 | 22 | 1.9 |
| PQ2614-220L | 6.0 | 22 | 1.6 |
| PQ2614-330H | 5.1 | 33 | 1.9 |
| PQ2614-330L | 2.6 | 33 | 1.6 |
