| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | IKP |
| Αριθμό μοντέλου: | ΙΚΠ-PFC-5060-12 |
| Ποσότητα παραγγελίας min: | 200PCS |
|---|---|
| Τιμή: | 5.35USD |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 5-15 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 10,000PCS/εβδομάδα |
Χαρακτηριστικά και εφαρμογή
▪ Διαχωρισμένες τυλίξεις για ελάχιστη χωρητικότητα τυλίγματος
▪ Μία στρώση τυλιγμών για την υψηλότερη κοινή αντίσταση κατάστασης στο ευρύτερο εύρος συχνοτήτων
▪ ΗΡΙ τοποθετείται σε κάλυμμα από νάιλον για να προστατεύει τις περιστροφές
▪ Το Spacer παρέχει απόσταση έλξης 1-3 mm για συμμόρφωση UL, CSA, IEC
▪ Όλα τα υλικά που χρησιμοποιούνται είναι αναγνωρισμένα UL94-VO
▪ Θερμοκρασία λειτουργίας:-40oCέως +105oC. Κατάλληλο για 50Hz έως 500KHz
▪ Διατίθεται σε κάθετη ή οριζόντια στερέωση
▪ Εφαρμογή περιλαμβάνει φιλτράρισμα γραμμών ηλεκτρικής ενέργειας, EMI/REI για τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη

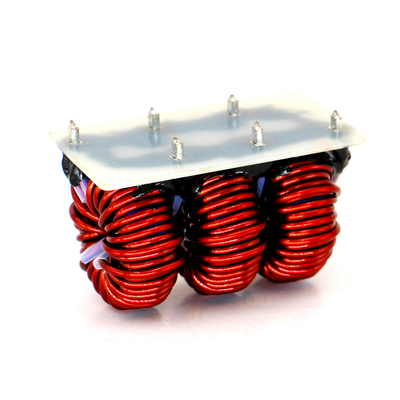

▪ Διατίθεται σε κατακόρυφη τοποθέτηση κεφαλής για εύκολη συναρμολόγηση PCB

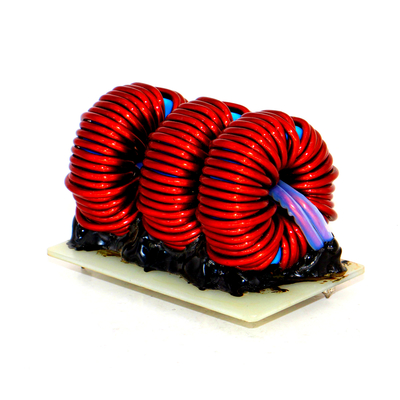

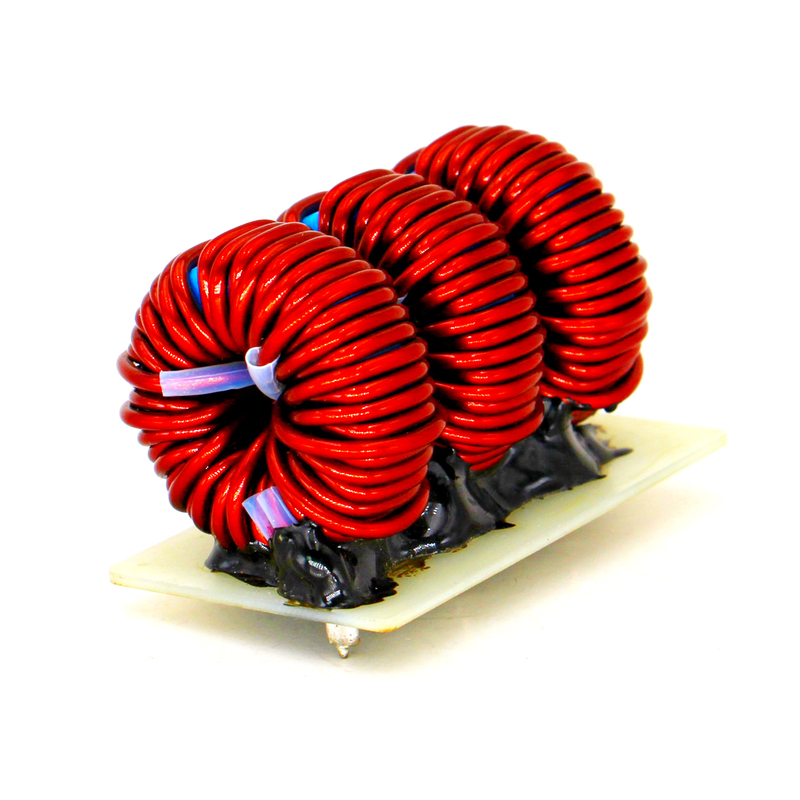

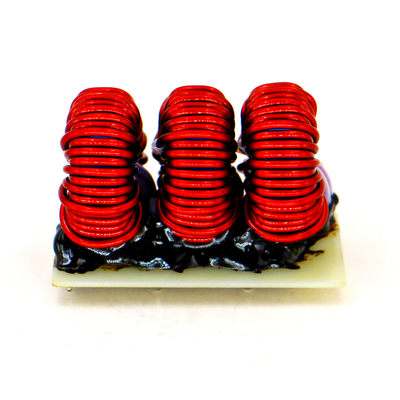

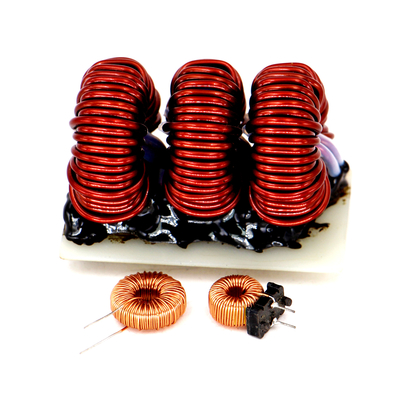

▪ Εύκολη τοποθέτηση πλακέτας FR-4 Καλή αντοχή στις δονήσεις
Ηλεκτρικά χαρακτηριστικά:
Επικεφαλής τοροειδής ενσωματωμένη κοινή λειτουργία γραμμής θόλωμα
| Μέρος Νο. #TOD-L-I(A) |
Δυνατότητα επαγωγής | Μαξ. Ντι. Αντίσταση |
Τρέχουσα Αξιολόγηση |
Εγκατάσταση | Μέγεθος (mm) Κωδικός μεγέθους κυλίνδρου Α×Β×Γ |
| #T310-280-13 | 0.280mH | 2.9milli-ohm | 13Α | Οριζόντια | 38×38×19 |
| #T250-425-8 | 0.425mH | 4.26milli-ohm | 8Α | Βόρειος | 32×30×21 |
| #T310-580-13 | 0.580mH | 10 χιλιοστά ωμ | 13Α | Βόρειος | 38×38×18 |
| #T250-1000-8 | 1.000mH | 00,02 Ωμ | 8Α | Βόρειος | 30×28×13 |
| #T220-1000-3.2 | 1.000mH | 15.3milli-ohm | 3.2Α | Βόρειος | 26×26×17 |
| #T220-1500-2 | 1.500mH | 180,0 milli-ohm | 3.2Α | Βόρειος | 26×26×18 |
| #T220-1800-5 | 1.800mH | 00,05 ωμ | 5Α | Οριζόντια | 26×28×18 |
| #T220-2200-5 | 2.200mH | 00,04 ωμ. | 5Α | Βόρειος | 26×26×19 |
| #T250-3500-1.5 | 3.500mH | 800,0 milli-ohm | 1.5Α | Οριζόντια | 30×32×16 |
| #T250-3700-4 | 3.700mH | 0.007 Ωμ | 4Α | Βόρειος | 30×32×17 |
| #T310-7200-2.5 | 7.200mH | 930,0 milli-ohm | 2.5Α | Οριζόντια | 38×40×18 |
| # T310-11000-1.5 | 11.000mH | 1840,0 milli-ohm | 1.5Α | Βόρειος | 40×40×19 |
Χαμηλό προφίλ, μικρού μεγέθους κοινό τρόπο πνιγμού
| Μέρος Νο. #TOD-L-I(A) |
Δυνατότητα επαγωγής | Μαξ. Ντι. Αντίσταση |
Συνεχές ρεύμα Αξιολόγηση |
Εγκατάσταση | Μέγεθος (mm) Κωδικός μεγέθους κυλίνδρου Α×Β×Γ |
| #T220-1180-7.5 | 1.180mH | 12.5milli-ohms | 7.5 Amps | Οριζόντια | 26×28×20 |
| # T220-65-23.5 | 65.000μH | 0.9milli-ohms | 23.5 Amps | Βόρειος | 26×26×18 |
| #T220-100-19 | 100.000μH | 10,3 milli-ohms | 19 Άμπερ | Βόρειος | 28×26×18 |
| #T220-180-15 | 180.000μH | 2.5milli-ohms | 15 Άμπερες | Βόρειος | 26×26×20 |
| #T220-470-12 | 470.000μH | 40,0 εκατομμυρίων Ωμ | 12 Άμπερες | Βόρειος | 28×26×18 |
| #T220-880-9 | 880.000μH | 6.5milli-ohms | 9 Άμπερες | Οριζόντια | 28×30×20 |
Σφραγίσματα γραμμών υψηλού ρεύματος κοινής λειτουργίας
| Μέρος Νο. #TOD-L-I(A) |
Δυνατότητα επαγωγής | Μαξ. Ντι. Αντίσταση |
Τρέχουσα Αξιολόγηση |
Εγκατάσταση | Μέγεθος (mm) Κωδικός μεγέθους κυλίνδρου Α×Β×Γ |
| #T310-100-30 | 0.100mH | 30,0 εκατομμυρίων Ωμ | 30 Ampère | Οριζόντια | 38×40×18 |
| #T310-100-30A | 0.100mH | 30,0 εκατομμυρίων Ωμ | 30 Ampère | Βόρειος | 36×36×15 |
| #T310-150-20 | 0.150mH | 30,4 milli-ohms | 20Αμύες | Οριζόντια | 36×36×16 |
| #T310-150-20A | 0.150mH | 30,4 milli-ohms | 20Αμύες | Βόρειος | 38×38×18 |
| #T310-150-30 | 0.150mH | 3.5milli-ohms | 30 Ampère | Βόρειος | 38×38×19 |
| #T250-200-15 | 0.200mH | 5milli-ohms | 15 Άμπερες | Οριζόντια | 30×28×15 |
| #T310-200-18 | 0.200mH | 5milli-ohms | 18 Άμπερες | Οριζόντια | 36×36×16 |
| #T310-200-15A | 0.200mH | 5milli-ohms | 15 Άμπερες | Βόρειος | 38×38×18 |
| #T250-200-18 | 0.200mH | 5milli-ohms | 18 Άμπερες | Βόρειος | 30×28×15 |
| #T250-300-15 | 0.300mH | 70,3 milli-ohms | 15 Άμπερες | Οριζόντια | 30×32×18 |
| #T250-300-15A | 0.300mH | 70,3 milli-ohms | 15 Άμπερες | Βόρειος | 30×28×17 |
| #T250-600-9 | 0.600mH | 10milli-ohms | 9 Άμπερες | Οριζόντια | 30×30×18 |
| #T250-600-9 | 0.600mH | 10milli-ohms | 9 Άμπερες | Βόρειος | 30×28×19 |
*Μπορούμε να σχεδιάσουμε και να κατασκευάσουμε εξατομικευμένο μέρος με συγκεκριμένες απαιτήσεις
