Υψηλής ποιότητας πυρήνας μετασχηματιστή υψηλής συχνότητας EFD17 Mn-Zn

Υψηλής ποιότητας πυρήνας μετασχηματιστή υψηλής συχνότητας EFD17 Mn-Zn

    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: IKP
    Πιστοποίηση: CE/UL/REACH/ROHS
    Αριθμό μοντέλου: ΕΠΔ17

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 1000
    Τιμή: 0.008-0.23
    Συσκευασία λεπτομέρειες: Καρτόνι
    Χρόνος παράδοσης: 10-15 ημέρες
    Όροι πληρωμής: Λ/Κ, Τ/Τ
    Δυνατότητα προσφοράς: 100,000/εβδομάδα
    Επικοινωνήστε
    Λεπτομερής Περιγραφή Προϊόντος

    Ι. Πλεονεκτήματα

    1. Υψηλή μαγνητική διαπερατότητα

      • Οι πυρήνες φερριτίου ισχύος Mn-Zn EFD διαθέτουν υψηλή μαγνητική διαπερατότητα, η οποία βελτιώνει την αποτελεσματικότητα και τις επιδόσεις των συσκευών.η διαπερατότητα τους παραμένει υψηλή, μειώνοντας τις ενεργειακές απώλειες και βελτιώνοντας την λειτουργική αποτελεσματικότητα.
      • Η υψηλή διαπερατότητα επιτρέπει στον πυρήνα να αποθηκεύει περισσότερη μαγνητική ενέργεια σε μικρότερο όγκο, διευκολύνοντας τη μικροποίηση και το ελαφρύ βάρος των ηλεκτρονικών συσκευών.

    2. Μικρή απώλεια

      • Οι πυρήνες αυτοί παρουσιάζουν χαμηλή απώλεια, διατηρώντας καλή απόδοση σε υψηλές συχνότητες.Χαρακτηριστικά χαμηλών απωλειών βελτιώνουν την αποτελεσματικότητα και τη σταθερότητα της μετατροπής, μειώνοντας την σπατάλη ενέργειας.
      • Η χαμηλή απώλεια σημαίνει επίσης λιγότερη παραγωγή θερμότητας υπό τις ίδιες συνθήκες λειτουργίας, βελτιώνοντας την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

    3. Καλή θερμική σταθερότητα

      • Οι πυρήνες φερριτίου ισχύος Mn-Zn EFD έχουν εξαιρετική θερμική σταθερότητα, διατηρώντας σταθερές μαγνητικές ιδιότητες σε ευρύ εύρος θερμοκρασιών.Αυτή η αξιοπιστία υπό διάφορες περιβαλλοντικές συνθήκες ελαχιστοποιεί την επίδραση των αλλαγών θερμοκρασίας.
      • Η καλή θερμική σταθερότητα μειώνει επίσης τις διακυμάνσεις της μαγνητικής απόδοσης λόγω των διακυμάνσεων θερμοκρασίας, βελτιώνοντας τη σταθερότητα και την ακρίβεια της συσκευής.

    4. Εξαιρετική ικανότητα κατά των παρεμβολών

      • Λόγω της υψηλής μαγνητικής τους διαπερατότητας, οι πυρήνες φερριτίου ισχύος EFD Mn-Zn προστατεύουν αποτελεσματικά από εξωτερικά μαγνητικά πεδία, αποτρέποντας τις παρεμβολές στα κυκλώματα.Αυτό είναι ζωτικής σημασίας για την ενίσχυση της ικανότητας κατά των παρεμβολών και της ηλεκτρομαγνητικής συμβατότητας (EMC) των ηλεκτρονικών συσκευών.
      • Η αποτελεσματική ικανότητα κατά των παρεμβολών εξασφαλίζει τη σωστή λειτουργία σε περίπλοκα ηλεκτρομαγνητικά περιβάλλοντα, μειώνοντας τα σφάλματα και τα λάθη που προκαλούνται από παρεμβολές.

    5. Εύκολη εγκατάσταση και επεξεργασία

      • Οι πυρήνες φερριτίου ισχύος Mn-Zn EFD συνήθως έχουν κανονικά σχήματα και μεγέθη, καθιστώντας τους εύκολους να εγκατασταθούν και να στερεωθούν σε πλακέτες κυκλωμάτων.Η καλή επεξεργασιμότητά τους επιτρέπει την προσαρμογή και την επεξεργασία σύμφωνα με τις διαφορετικές ανάγκες εφαρμογής.
      • Η εύκολη εγκατάσταση και επεξεργασία αυξάνουν την αποδοτικότητα της παραγωγής, μειώνουν το κόστος και διευκολύνουν τη συντήρηση και την επισκευή.



    Υψηλής ποιότητας πυρήνας μετασχηματιστή υψηλής συχνότητας EFD17 Mn-Zn                 Υψηλής ποιότητας πυρήνας μετασχηματιστή υψηλής συχνότητας EFD17 Mn-Zn                    Υψηλής ποιότητας πυρήνας μετασχηματιστή υψηλής συχνότητας EFD17 Mn-Zn

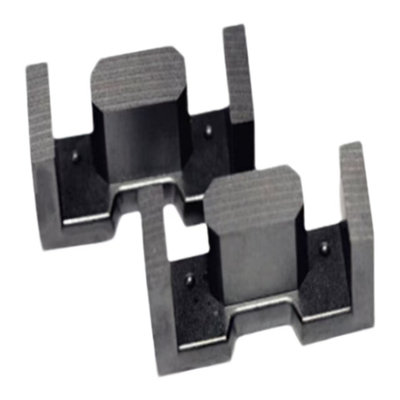

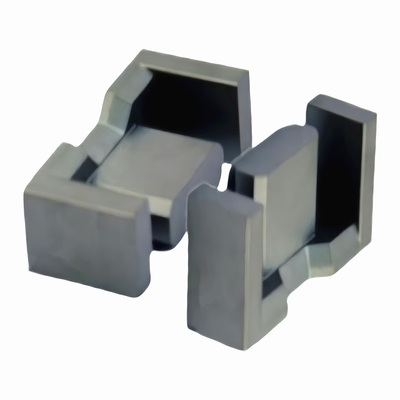

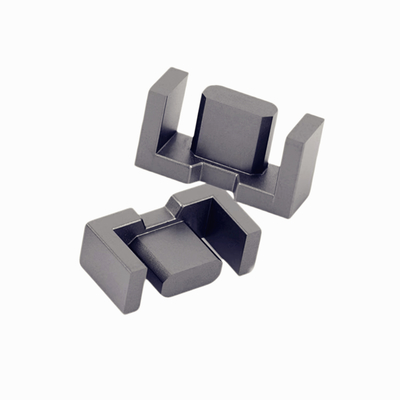

                       Σχήμα 1 Σχήμα 2 Σχήμα3

                            Υψηλής ποιότητας πυρήνας μετασχηματιστή υψηλής συχνότητας EFD17 Mn-Zn                    Υψηλής ποιότητας πυρήνας μετασχηματιστή υψηλής συχνότητας EFD17 Mn-Zn

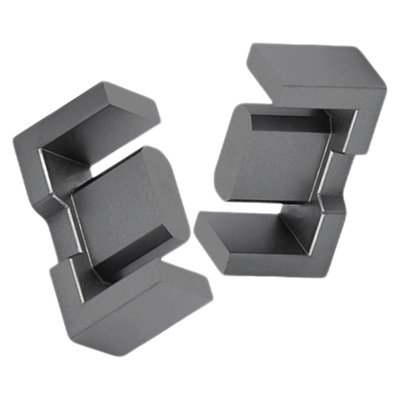

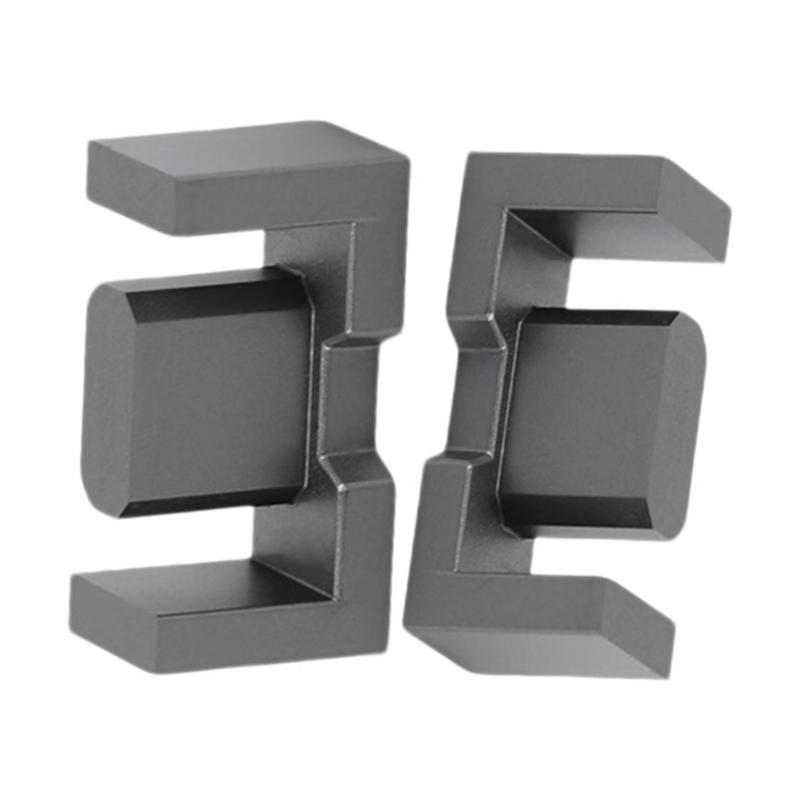

                                                    Σχήμα 4 Σχήμα 5





    Προδιαγραφές Σχήμα Μέγεθος (mm) Αποτελεσματική παράμετρος Συντελεστής επαγωγής AL ((nH/N2) Βάρος (γρ/ζεύγος)
    Α Β Γ Δ1 D2 Ε F Αε ((μμ2) Λε ((μ) Βε ((μμ3) BP44 BP95
    ΕΠΔ15.5/8/5 1 15.5±0.4 7.75±0.2 4.65±0.15 5.3±0.20 20,4±0.15 11.0 λεπτά 50,7±0.2 14.50 35.40 513.80 950±25% 1150±25% 3.50
    ΕΦΔ16/8/5 3 16.35±0.3 70,6±0.2 40,8±0.2 6.0±0.15 2.5±0.15 12.4 λεπτά 50,4±0.2 16.90 36.10 608.70 1000±25% 1200±25% 3.80
    ΔΕΔ17/8/6 3 17.00±0.3 8.15±0.15 5.60±0.2 6.0±0.20 3.3±0.20 12.5 λεπτά 5.55±0.2 22.70 37.40 849.10 1500±25% 1750±25% 5.45
    ΕΦΔ18/9/6 3 170,8±0.3 8.60±0.2 6.10±0.2 7.45±0.15 30,4±0.10 12.8 λεπτά 6.25±0.15 27.50 39.70 1094.00 1600±25% 1800±25% 6.40
    ΕΠΔ20.3/8/7 2 200,6±0.35 7.60±0.20 6.50±0.20 8.00±0.20 40,7±0.2 14.6 λεπτά 4.40±0.20 37.55 35.90 1348.05 2650±25% 3300±25% 7.86
    EFD20.6/10/7 2 200,6±0.40 10.0±0.25 6.65±0.20 80,80 ± 0.20 30,6±0.2 15.7 λεπτά 70,7±0.25 29.60 48.20 1426.00 1360±25% 1500±25% 8.70
    ΔΕΔ20.8/12/5 5 200,8±0.35 12.1±0.15 4.50±0.20 8.40±0.20 2.95±0.15 15.0±0.3 9.20±0.15 23.90 52.10 1245.00 970±25% 1150±25% 8.50
    Δελτίο ΕΚΑΧ 21/10/7 2 21.0±0.50 10.0±0.25 6.65±0.20 8.65±0.20 3.5±0.2 16.3 λεπτά 70,7±0.25 29.60 48.50 1437.60 1360±25% 1500±25% 8.70
    Δελτίο ΕΚ 25/13/9 2 25.0±0.65 12.5±0.25 9.1±0.2 11.3±0.20 5.1±0.2 19.0 λεπτά 90,4±0.25 53.00 58.60 3105.80 2150±25% 2700±25% 17.20
    Δελτίο ΕΚΑΧ αριθ. 2 25.5±0.65 120,6±0.25 9.1±0.2 110,4±0.20 5.2±0.2 190,4±0.6 9.5±0.25 55.10 59.20 3264.00 2150±25% 2700±25% 18.60
    Δελτίο ΕΚΑΧ, αριθ. 2 310,4±0.60 15.2±0.20 9.1±0.2 140,6±0.25 40,7±0.2 23.8 λεπτά 110,4±0.25 63.80 71.50 4562.50 2300±25% 2900±25% 26.60
    ΕΦΔ35/22/6.5 3 350,7±0.70 21.70±0.20 6.50±0.2 16.5±0.25 3.9±0.2 25.5 λεπτά 16.70±0.20 64.00 95.50 6112.00 1800±25% 2300±25% 41.60
    Δελτίο ΕΚ 6/8/2015 3 36.2±0.5 230,6±0.3 10.0±0.3 14.0±0.30 5.0±0.2 25.8 λεπτά 180,7±0.25 82.20 103.70 8530.00 2100±25% 2600±25% 52.60
    EFD38/18/7.6 3 370,7±0.65 170,6±0.25 7.60±0.25 18.65±0.25 30,4±0.2 29.4 λεπτά 13.1±0.25 61.85 81.70 5053.15 2100±25% 2500±25% 34.60
    Δελτίο ΕΚ 6/8-198 3 38.50±0.65 19.40±0.20 8.00±0.25 18.00±0.25 5.0±0.2 27.20 λεπτά 130,8±0.25 87.80 86.30 7577.20 2400±25% 2800±25% 42.80
    Δελτίο ΕΚΑΧ, αριθ. 3 40.0±0.8 22.2±0.3 8.0±0.3 19.9±0.30 4.0±0.2 29.5 λεπτά 17.2±0.30 78.90 100.20 7905.00 2200±25% 2500±25% 49.10
    Δελτίο ΕΚΑΧ αριθ. 3 420,6±0.6 16.95±0.3 7.2±0.3 23.0±0.30 4.1±0.2 28.4 λεπτά 9.55±0.30 99.85 70.46 7036.90 3850±25% 4500±25% 42.70
    ΔΕΔ45/25/8 3 450,4±0.6 24.90±0.2 7.65±0.20 230,8±0.20 4.0±0.2 33.2 λεπτά 18.3±0.25 93.60 108.80 10181.0 2400±25% 2800±25% 63.70
    Δοκιμαστικό 3 50.5±0.7 25.90±0.3 80,8±0.20 23.5±0.30 5.0±0.2 37.6 λεπτά 18.9±0.30 114.50 116.60 13350.7 3000±25% 3600±25% 83.60

    Σημείωση:

    Οι συνθήκες δοκιμής για την τιμή AL είναι: 1KHz, 0,3V και 10T.

    Τα παραπάνω είναι οι τυποποιημένες προδιαγραφές της εταιρείας μας και μπορούν να σχεδιαστούν σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
