Αρχική Σελίδα ΠροϊόνταΜαγνητικοί πυρήνες φερρίτη

Τρίχωμα Τρίχωμα μαγνητικού τύπου I14.8, σχήμα φύλλου Τρίχωμα μαγνητικού τύπου Mn-Zn Ferrite

Τρίχωμα Τρίχωμα μαγνητικού τύπου I14.8, σχήμα φύλλου Τρίχωμα μαγνητικού τύπου Mn-Zn Ferrite

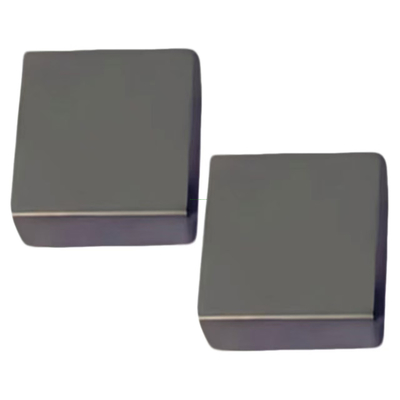

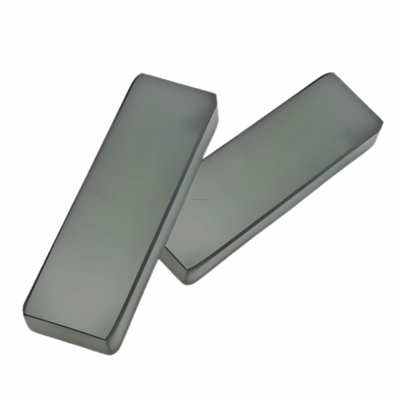

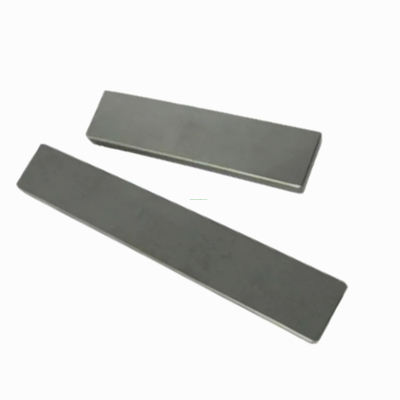

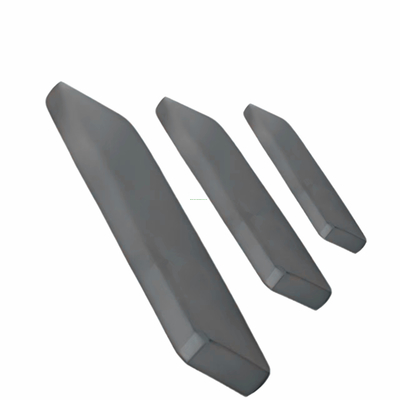

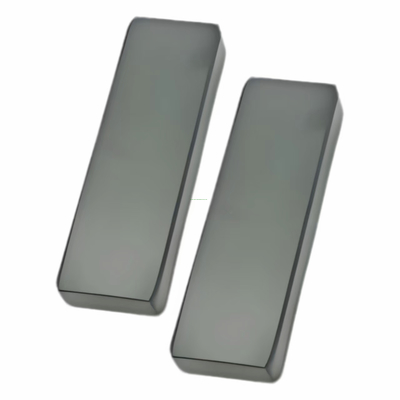

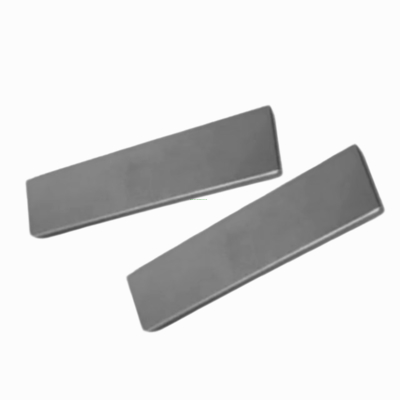

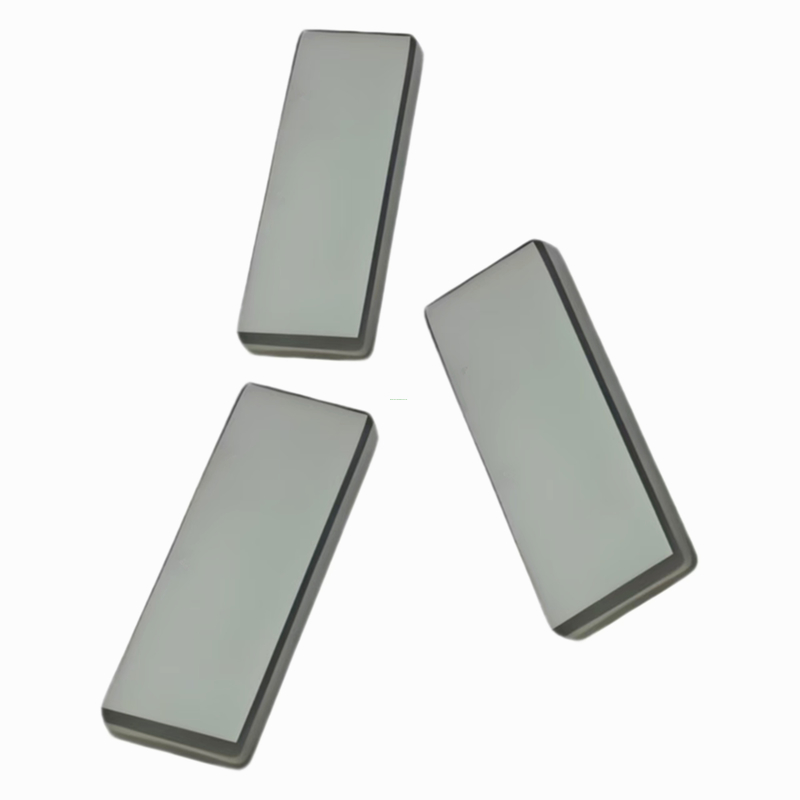

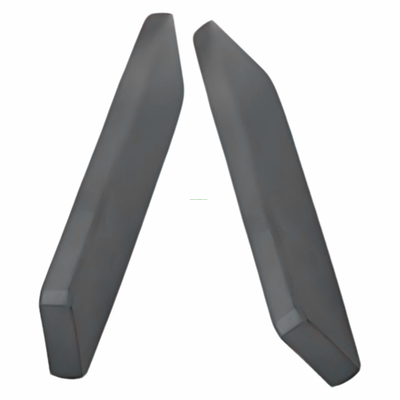

    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip
    • Strip I14.8-type Magnetic Strip, Sheet-shaped Mn-Zn Ferrite Magnetic Strip

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: IKP
    Πιστοποίηση: CE/UL/REACH/ROHS
    Αριθμό μοντέλου: - Ενα με 14.8

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 1000
    Τιμή: 0.008-0.2
    Συσκευασία λεπτομέρειες: Καρτόνι
    Χρόνος παράδοσης: 10-15 ημέρες
    Όροι πληρωμής: Λ/Κ, Τ/Τ
    Δυνατότητα προσφοράς: 100,000/εβδομάδα
    Επικοινωνήστε
    Λεπτομερής Περιγραφή Προϊόντος



    Πλεονεκτήματα

    1. Υψηλή μαγνητική διαπερατότητα

      • (1) Ο πυρήνας φερριτίου ισχύος Mn-Zn τύπου I έχει υψηλή αρχική διαπερατότητα, παρουσιάζοντας καλά χαρακτηριστικά επαγωγικότητας σε χαμηλές συχνότητες.Μπορεί να μετατρέψει αποτελεσματικά χαμηλής συχνότητας κοινού τρόπου παρεμβολής ρεύμα σε ενέργεια μαγνητικού πεδίου για αποθήκευση, μειώνοντας την επίδραση των σημάτων παρεμβολής στο κύκλωμα.
      • (2) Για παράδειγμα, σε ηλεκτρονικές συσκευές που απαιτούν υψηλή σταθερότητα μετάδοσης σήματος,Η υψηλή μαγνητική διαπερατότητα του μπορεί να εξασφαλίσει σταθερή μετάδοση σήματος και να αποτρέψει την παραμόρφωση ή απώλεια σημάτων λόγω εξωτερικών παρεμβολών..

    2. Υψηλή κορεσμό Μαγνητική δύναμη επαγωγής

      • (1) Υπό συνθήκες υψηλού ρεύματος, ο πυρήνας φερρίτη ισχύος Mn-Zn τύπου I δεν είναι εύκολο να εισέλθει στην κατάσταση κορεσμού,διασφάλιση ότι ο πυρήνας μπορεί να διατηρήσει σταθερή απόδοση όταν το φορτίο του κυκλώματος αλλάζει σημαντικά και το ρεύμα κυμαίνεται, που καταπνίγει συνεχώς και αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές (EMI).
      • (2) Για παράδειγμα, σε τροφοδοσίες με διακόπτη, το ρεύμα θα κυμαίνεται με τις αλλαγές του φορτίου.Η υψηλή δύναμη μαγνητικής επαγωγής κορεσμού επιτρέπει στον πυρήνα να λειτουργεί κανονικά κάτω από τέτοιες διακυμάνσεις, να καταστείλει το EMI και να εξασφαλίσει σταθερή ισχύ.

    3. Καλή σταθερότητα θερμοκρασίας

      • (1) Έχει καλή σταθερότητα σε ένα ορισμένο εύρος θερμοκρασιών και μπορεί να διατηρήσει τις επιδόσεις του σε διαφορετικά περιβάλλοντα εργασίας.Αυτό είναι πολύ σημαντικό για τις ηλεκτρονικές συσκευές που πρέπει να λειτουργούν σε διάφορες περίπλοκες περιβαλλοντικές συνθήκες..
      • (2) Για παράδειγμα, στην ηλεκτρονική βιομηχανία αυτοκινήτων, οι ηλεκτρονικές συσκευές μπορεί να αντιμετωπίζουν σκληρά περιβάλλοντα όπως υψηλές ή χαμηλές θερμοκρασίες.Η καλή σταθερότητα θερμοκρασίας μπορεί να εξασφαλίσει ότι ο πυρήνας μπορεί να συνεχίσει να λειτουργεί κανονικά υπό αυτές τις συνθήκες.

    4. Μικρή απώλεια

      • (1) Έχει σχετικά χαμηλή απώλεια. Όταν εργάζεται σε υψηλές συχνότητες, μπορεί να μειώσει την απώλεια ενέργειας και την παραγωγή θερμότητας λόγω κυματιδίων ρεύματος, βελτιώνοντας την αποτελεσματικότητα εργασίας και τη σταθερότητα του πυρήνα.
      • (2) Παίρνοντας για παράδειγμα τους μετασχηματιστές υψηλής συχνότητας, το χαρακτηριστικό της χαμηλής απώλειας μπορεί να μειώσει την απώλεια ενέργειας όταν ο μετασχηματιστής βρίσκεται σε κατάσταση υψηλής συχνότητας,βελτίωση της αποδοτικότητας της μετατροπής ηλεκτρικής ενέργειας, μειώνει την παραγωγή θερμότητας της συσκευής και παρατείνει τη διάρκεια ζωής της.

    5. Υψηλή μηχανική αντοχή

      • (1) Έχει συνήθως υψηλή μηχανική αντοχή και μπορεί να αντέξει ορισμένες σωματικές πιέσεις χωρίς να υποστεί εύκολη ζημιά.
      • (2) Σε ορισμένες φορητές ηλεκτρονικές συσκευές, η συσκευή μπορεί να υποβάλλεται σε εξωτερικές δυνάμεις, όπως δονήσεις και συγκρούσεις.Ο πυρήνας με υψηλή μηχανική αντοχή μπορεί να εξασφαλίσει ότι παραμένει άθικτος και λειτουργεί κανονικά σε τέτοιες συνθήκες.

    Πεδία εφαρμογής

    1. Φίλτρο ισχύος

      • (1) Ο πυρήνας φερριτίου ισχύος Mn-Zn τύπου I χρησιμοποιείται συχνά σε φίλτρα ισχύος για την καταστολή θορύβου υψηλής συχνότητας και παρεμβολών στην γραμμή ηλεκτρικής ενέργειας, βελτιώνοντας τη σταθερότητα και την αξιοπιστία της τροφοδοσίας.
      • (2) Για παράδειγμα, στις τροφοδοσίες ηλεκτρονικών υπολογιστών, μπορεί να φιλτράρει τον θόρυβο υψηλής συχνότητας από το δίκτυο ηλεκτρικής ενέργειας,παρέχει σταθερή τροφοδοσία ηλεκτρικής ενέργειας για υπολογιστές και προστατεύει τα εσωτερικά ηλεκτρονικά εξαρτήματα από ζημιές από παρεμβολές.

    2. Δορυφόρος

      • (1) Λόγω της υψηλής μαγνητικής διαπερατότητας και των χαρακτηριστικών χαμηλής απώλειας, χρησιμοποιείται συχνά ως βασικό υλικό για επαγωγούς για αποθήκευση ενέργειας, φιλτράρισμα και αντιστοίχιση αντίστασης και άλλες λειτουργίες.
      • (2) Σε ενισχυτές ήχου, οι επαγωγείς σε συνδυασμό με τον πυρήνα φερριτίου ισχύος Mn-Zn τύπου I μπορούν να επιτύχουν καλύτερη αντισταθμιστική αντιστοιχία μέσω εύλογου σχεδιασμού,ώστε τα ηχητικά σήματα να μπορούν να ενισχυθούν και να μεταδοθούν καλύτερα, μειώνοντας παράλληλα την στρέβλωση του σήματος.

    3. Μετασχηματιστής

      • (1) Χρησιμοποιείται ευρέως σε ορισμένους μικρούς μετασχηματιστές, όπως μετασχηματιστές τροφοδοσίας με διακόπτη και μετασχηματιστές παλμού.
      • (2) Στους μετασχηματιστές τροφοδοσίας ηλεκτρικής ενέργειας των φορτιστών κινητών τηλεφώνων,ο πυρήνας φερριτίου ισχύος Mn-Zn τύπου I μπορεί να επιτύχει αποτελεσματική μετατροπή τάσης για την κάλυψη των αναγκών φόρτισης των κινητών τηλεφώνων και έχει μικρό μέγεθος, καθιστώντας το κατάλληλο για χρήση σε φορητές συσκευές.

    4. Καταστολή των ΕΜΙ στις ηλεκτρονικές συσκευές

      • (1) Χρησιμοποιείται ως στοιχείο καταστολής EMI σε ηλεκτρονικά προϊόντα όπως υπολογιστές, τηλεοράσεις, εξοπλισμό ήχου και εξοπλισμό ψηφιακών επικοινωνιών για τη μείωση της ηλεκτρομαγνητικής ακτινοβολίας και των παρεμβολών.
      • (2) Για παράδειγμα, στις τηλεοράσεις,μπορεί να καταστείλει την εκπομπή ηλεκτρομαγνητικών παρεμβολών από εσωτερικά κυκλώματα και επίσης να μειώσει την επίδραση των εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην λήψη τηλεοπτικών σημάτων, βελτιώνοντας έτσι την ποιότητα εικόνων και ήχου.

              Τρίχωμα Τρίχωμα μαγνητικού τύπου I14.8, σχήμα φύλλου Τρίχωμα μαγνητικού τύπου Mn-Zn Ferrite         Τρίχωμα Τρίχωμα μαγνητικού τύπου I14.8, σχήμα φύλλου Τρίχωμα μαγνητικού τύπου Mn-Zn Ferrite    Τρίχωμα Τρίχωμα μαγνητικού τύπου I14.8, σχήμα φύλλου Τρίχωμα μαγνητικού τύπου Mn-Zn Ferrite

    Σχήμα 1 Σχήμα 2 Σχήμα 3

                                          Τρίχωμα Τρίχωμα μαγνητικού τύπου I14.8, σχήμα φύλλου Τρίχωμα μαγνητικού τύπου Mn-Zn Ferrite                                            Τρίχωμα Τρίχωμα μαγνητικού τύπου I14.8, σχήμα φύλλου Τρίχωμα μαγνητικού τύπου Mn-Zn Ferrite

    Σχήμα 4 Σχήμα5

    Προδιαγραφές Σχήμα Μέγεθος (mm) Δυνατότητα συμπίεσης ((N) Αξία Q ινδυτές
    ΠΟΛΙΤΙΚΗ    		 Βάρος
    Α Β Γ BP40/BP95 (γρ/ζεύγος)
    12.8 × 10.5 × 4.8 1 120,80 ± 0.20 10.50±0.20 40,80 ± 0.15 / / / 3.1
    Ενα 14,5×10,4×4.8 1 14.50±0.30 10.20-10.50 40,80 ± 0.15 / / / 3.45
    Ενα 14,8 × 10,5 × 4.8 1 14.80+0/-0.30 10.50±0.20 40,85±0.15 / / / 3.6
    18*3*2.2 1 18.0±0.30 3.0±0.10 2.2±0.10 / / /
    I19.6*19*6 1 26.9±0.50 19.65±0.35 6.0±0.05 / / /
    I22×6×2.2 1 22.00±0.40 6.0±0.20 2.20±0.15 / / / 1.45
    I22 × 16 × 6.0 1 22.00±0.40 16.0±0.20 6.00±0.15 / / / 10.5
    I22 × 18,2 × 6.0 1 22.00±0.30 18.2+0.40 6.00±0.10 / / / 13
    Ι30*18*4 1 30.00±0.50 18.0±0.10 4.00±0.10 / / /
    32×12×4.0 1 36.00±0.30 12.0±0.20 4.00±0.10 / / / 8.7
    I23 × 22 × 6.0 1 23.00±0.30 22.0±0.30 6.00±0.10 / / / 16
    I36 × 32 × 12 1 36.00±0.30 32.0±0.30 12.00+0.1/-0.3 / / / 71
    40×15×3.5 1 40.00±0.40 15.0±0.25 3.50±0.10 / / / 12
    40×15×5.0 1 40.00±0.40 15.0±0.25 5.00±0.10 / / / 14.4
    I40×40×15 1 40.00±0.40 40.0±0.40 140,80 ± 0.20 / / / 121.9
    I155 × 68 × 12 1 155.5±0.50 68.00±0.50 12.0±0.20 / / /
    I195.5×68×18 1 195.5±0.50 68.00±0.50 18.0±0.20 / / /
    Ι55×20×5 2 540,80 ± 0.40 190,85±0.20 4.90±0.15 ≥ 160 ≥1.53 ≥ 625 24.9
    96,4 × 20 × 7.7 2 96.40±0.50 20.00±0.20 7.50±0.20 ≥ 200 / / 70
    I22x15x5.0 3 22.00±0.30 15.0±0.20 5.00±0.15 / / > 280 8
    I26x15x5.0 3 26.00±0.35 15.0±0.20 5.00±0.15 / / >310 9.45
    I26.8*19.5*5
    I29×15×5.0 3 29.00±0.35 15.0±0.25 5.00±0.15 / / >340 10.5
    I33×18×4.5 3 33.00±0.50 18.0±0.30 4.50±0.20 ≥ 160 ≥0.8 ≥370 13.1
    I35 × 15 × 5 3 35.00±0.30 15.0±0.20 5.00±0.20 / / / 12.6
    40×15×5.0 3 40.00±0.30 15.0±0.20 5.00±0.20 / / / 14.5
    40×36×4.5 3 40.00±0.50 36.0±0.50 4.50±0.20 / / / 30.6
    I45 × 12 × 5 3 45.00±0.50 110,80 ± 0.20 5.00±0.20 ≥ 160 / / 13.2
    I47 × 14 × 5 3 47.00±0.50 14.00±0.20 5.00±0.20 ≥ 160 ≥1.25 ≥ 500 15.3
    I49.6 × 10 × 2.5 3 49.60±0.40 10.00±0.15 2.50±0.10 ≥ 55 / / 7.5
    Ι50 × 15 × 5 3 50.0±0.50 14.90±0.15 40,85±0.15 ≥ 160 ≥1.10 ≥510 17.25
    50×18×4.5 3 50.0±0.50 18.0±0.30 4.50±0.20 ≥ 160 / / 19.5
    Πενήντα πέντε επί επτά, τρία επί τρία.5 3 55.0±0.45 7.30±0.20 3.50±0.20 / / / 6.8
    Ι55 × 8 × 5 3 55.0±0.50 8.0±0.15 5.0±0.15 ≥ 160 ≥1.25 ≥480 10.7
    Ι55 × 15 × 5 3 540,85±0.40 14.90±0.20 4.90±0.15 ≥ 160 ≥1.3 ≥ 545 19
    Πενήντα πέντε με 18 με τέσσερα.5 3 55.00±0.40 18.00±0.30 4.50±0.20 ≥ 160 ≥1.4 ≥575 20.6
    I60 × 14 × 5 3 60.00±0.50 14.00±0.20 5.00±0.20 ≥ 160 ≥1.55 ≥ 605 20
    I60 × 15 × 5 3 59.50±0.50 14.90±0.20 4.90±0.10 ≥ 160 ≥1.35 ≥575 21.1
    I60×14.6×4.6 3 60.00±0.50 14.50±0.25 4.60±0.20 ≥ 160 / / 18.65
    I63×12×4.8 3 63.00±0.70 12.00±0.20 40,80 ± 0.15 ≥ 160 ≥1.35 ≥ 570 17.1
    Ι65*15*5 3 65.00±0.60 15.00±0.30 5.00±0.20 ≥ 160 / / 23.65
    I67×18×4.5 3 67.00±0.50 18.00±0.30 4.50±0.20 ≥ 160 ≥1.60 ≥ 670 26.1
    Ι70 × 15 × 5 3 70.00±0.50 14.90±0.20 5.00±0.20 ≥ 160 ≥1.60 ≥660 24.8
    Ι70×70×30 3 70.00±0.70 70.00±0.70 30.00±0.5 / / / 751
    Ι75*15*5 3 75.00±0.70 15.00±0.30 5.00±0.20 ≥ 160 / / 26.8
    80×40×1.2 3 80.00±0.50 40.0±0.50 1.20±0.10 / / / 38.2
    Ι84.2 × 15 × 5 3 84.20±0.80 14.90-0.50 5.00-0.30 ≥ 160 / / 29.3
    Ι84,5 × 15 × 5 3 84.50±0.50 14.90±0.20 5.00±0.20 ≥ 160 / / 30.6
    Ι84.7 × 18 × 4 3 84.70-0.30 18.00-0.25 4.00+0.10/-0.15 ≥ 100 / / 37.2
    Ι85.5 × 18 × 4 3 85.50±0.75 18.60±0.20 4.65±0.20 ≥ 120 / / 39.6
    Ι86 × 15 × 5 3 86.00±0.85 14.90-0.50 5.00-0.30 ≥ 160 / / 29.9
    I90 × 15 × 5 3 90.00±0.50 15.0±0.30 5.0±0.20 ≥ 160 ≥2.0 ≥ 800 32.35
    I90 × 8 × 4 3 89.90±0.40 7.90±0.10 3.90±0.10 ≥ 55 / / 15.3
    Ι94×50×15 3 94.0+0.20/-0.60 50.0±0.30 15.0±0.30 / / / 381
    49×29.5×7.5 4 49.00±0.50 29.50±0.4 7.50±0.20 / / / 51
    Πενήντα φορές πενήντα φορές εννέα.7 4 50.0±0.30 50.0±0.30 9.70±0.20 / / /
    I23 × 6 × 2.2 5 23.00±0.30 6.0±0.15 2.20±0.05 / / / 1.7

    Σημείωση:

    Οι συνθήκες δοκιμής για την τιμή AL είναι: 1KHz, 0,3V και 10T.

    Τα παραπάνω είναι οι τυποποιημένες προδιαγραφές της εταιρείας μας, και μπορούμε να σχεδιάσουμε σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
