| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | IKP |
| Πιστοποίηση: | CE/UL/REACH/ROHS |
| Αριθμό μοντέλου: | ΑΤQ23.7/13 |
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | 0.04-0.1 |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000/εβδομάδα |
Υψηλή μαγνητική διαπερατότητα: Μπορεί να μετατρέπει αποτελεσματικά την απόδοση μετατροπής μεταξύ ηλεκτρικής ενέργειας και μαγνητικής ενέργειας, εξασφαλίζοντας υψηλής απόδοσης μετατροπής ηλεκτρομαγνητικής ενέργειας υπό χαμηλή δράση μαγνητικού πεδίου.
Χαμηλή καταναγκαστικότητα: Υπό την επίδραση ενός εξωτερικού μαγνητικού πεδίου, μπορεί να επιτύχει γρήγορα τη διαδικασία μαγνητισμού και απομαγνητισμού.
Υψηλή ένταση μαγνητικής επαγωγής: Μπορεί να επιτύχει μεγάλη ένταση μαγνητικής επαγωγής σε μικρό όγκο.
Καλή σταθερότητα θερμοκρασίας: Έχει καλή σταθερότητα θερμοκρασίας και μπορεί να διατηρήσει σταθερή μαγνητική απόδοση σε ευρύ εύρος θερμοκρασιών.
ηλεκτρονικά προϊόντα: Χρησιμοποιείται σε μετασχηματιστές, επαγωγείς, φίλτρα και άλλα εξαρτήματα για την επίτευξη μετατροπής ηλεκτρικής ενέργειας και λειτουργιών φιλτραρίσματος.
εξοπλισμός επικοινωνίας: Χρησιμοποιείται σε μετασχηματιστές υψηλής συχνότητας, φίλτρα και άλλα εξαρτήματα για την επίτευξη λειτουργιών ενίσχυσης και φιλτραρίσματος του σήματος.
Ηλεκτρονική ισχύος: Χρησιμοποιείται σε μετασχηματιστές, επαγωγούς και άλλα εξαρτήματα για την επίτευξη λειτουργιών μεταφοράς και μετατροπής ισχύος.
Τομέας ανανεώσιμης ενέργειας: Χρησιμοποιείται σε μετασχηματιστές, επαγωγούς και άλλα εξαρτήματα σε ηλιακό, αιολικό και άλλο εξοπλισμό παραγωγής ενέργειας για την επίτευξη λειτουργιών μετατροπής και αποθήκευσης ενέργειας.

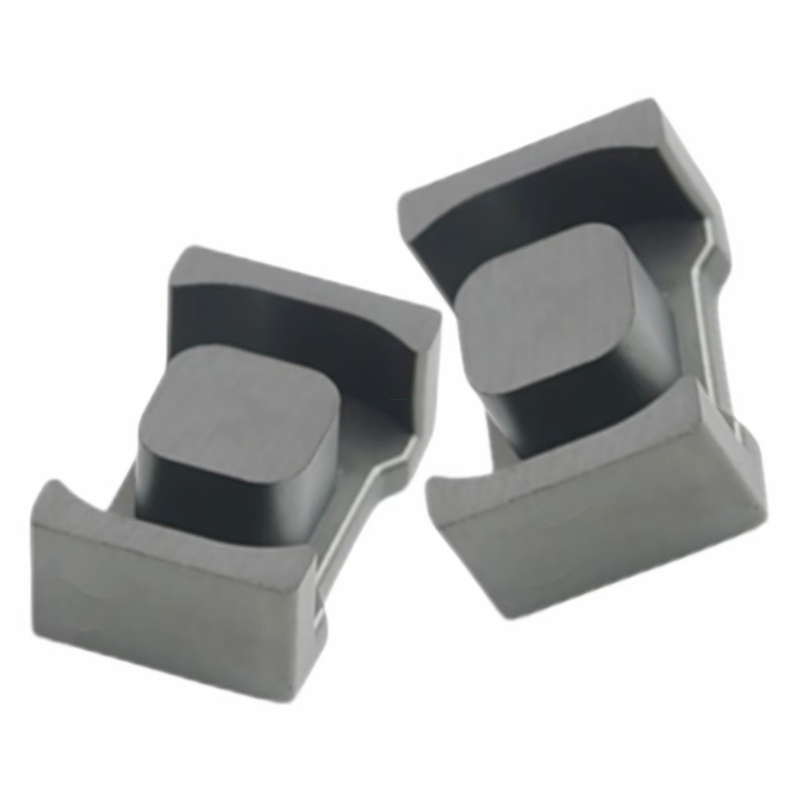

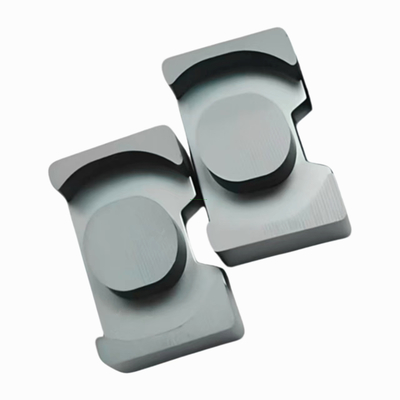

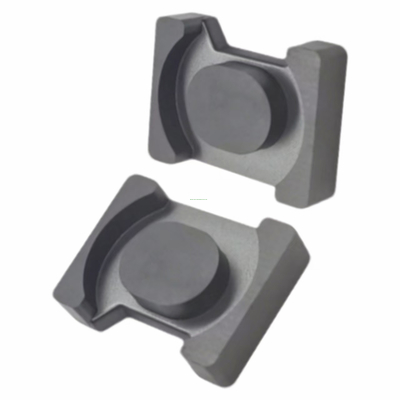

Σχήμα 1 Σχήμα 2 Σχήμα3

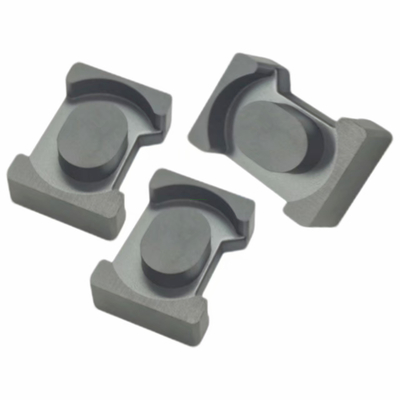

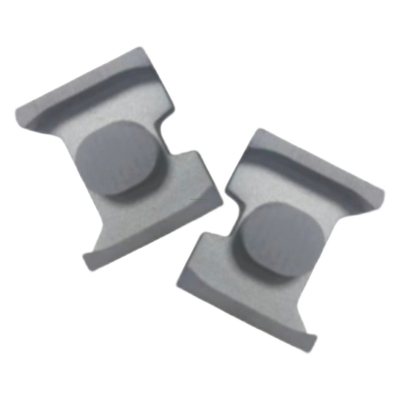

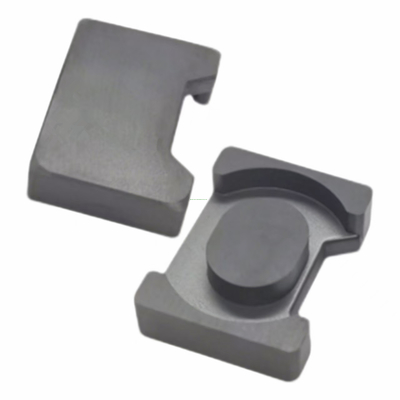

Σχήμα 4 Σχήμα 5 Σχήμα6
| Προδιαγραφές | Σχήμα | Μέγεθος (mm) | Αποτελεσματική παράμετρος | Συντελεστής επαγωγής AL ((nH/N2) | Βάρος | |||||||||||||
| Α | Β | C/C1 | C2 | Δ1 | D2 | Ε1 | Ε2 | Ε3 | F | Α | Επικεφαλής | Το | Βε | BP44 | BP95 | (γρ/ζεύγος) | ||
| (μμ2) | (μμ2) | (μμ) | (μμ3) | |||||||||||||||
| ΑΤQ17.2/12.4 | 1 | 17.2±0.35 | 6.2±0.15 | 140,4±0.35 | 10.15±0.3 | 90,7±0.25 | 6.1±0.2 | 14.2±0.35 | 120,7±0.35 | - | 4.1±0.15 | 50.2 | 33.21 | 31 | 1556.2 | 3000±25% | 3800±25% | 9.8 |
| ΑΤQ27/10 | 1 | 27±0.5 | 5.1±0.15 | 22.5±0.5 | 17.3±0.4 | 14.2±0.25 | 11.2±0.25 | 23.2±0.5 | 19±0.5 | 15±0.5 | 2.2±0.15 | 132 | 26.4 | 34.6 | 4567.2 | 6800±25% | 9000±25% | 23.7 |
| Αερομεταφορείς | 1 | 27±0.4 | 90,05±0.1 | 20±0.3 | 15.25±0.25 | 14.2±0.25 | 11.2±0.25 | 22±0.4 | 170,04±0.4 | 16.2±0.4 | 50,8±0.15 | 128 | 62.6 | 45.8 | 5862 | 6100±25% | 8000±25% | 43.2 |
| Αερομεταφορείς | 2 | 28±0.4 | 9.2±0.15 | 24.3±0.4 | 18.35±0.3 | 15.3±0.25 | 13±0.25 | 24.3±0.4 | 17.9±0.4 | 130,6±0.4 | 50,8±0.15 | 155 | 65.54 | 45.8 | 7099 | 7700±25% | 10000±25% | 43.8 |
| ATQ28/14.6 | 3 | 28±0.5 | 7.3±0.15 | 16±0.3 | 18.35±0.3 | 13±0.25 | 10.5±0.2 | 23.2±0.45 | 190,4±0.45 | 160,6±0.45 | 30,7±0.15 | 111.5 | 46.99 | 39.8 | 4436 | 6000±25% | 7800±25% | 26.9 |
| ΑΤΚ22/17.8 | 4 | 22.1±0.4 | 8.9±0.15 | 14.1±0.4 | 12±0.3 | 9±0.2 | 80,7±0.2 | 170,8±0.4 | 14.9±0.4 | - | 6.35±0.15 | 68.1 | 57.79 | 44.6 | 3037.26 | 3300±25% | 4100±25% | 18.2 |
| ATQ31/19.6 | 5 | 31±0.5 | 90,8±0.2 | 270,6±0.45 | - | 170,8±0.3 | 130,7±0.2 | 24±0.5 | 180,8±0.45 | - | 6.3±0.2 | 209.1 | 64.89 | 53.3 | 11153 | 8500±25% | 10500±25% | 62 |
| ΑΤQ23.7/13 | 6 | 230,7±0.4 | 6.5±0.15 | 170,8±0.4 | 140,7±0.3 | 90,6±0.25 | 12.2±0.25 | 21±0.4 | 13.4 λεπτά | 13.4 λεπτά | 3.5±0.15 | 98 | 30.8 | 35.4 | 3469.2 | 5500±25% | 6800±25% | 20.5 |
Σημείωση:
Οι συνθήκες δοκιμής για την τιμή AL είναι: 1KHz, 0,3V και 100T.
Τα παραπάνω είναι οι τυποποιημένες προδιαγραφές της εταιρείας μας, και μπορούμε να σχεδιάσουμε σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
