| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | IKP |
| Πιστοποίηση: | CE/UL/REACH/ROHS |
| Αριθμό μοντέλου: | U48.4 × 13.2 × 14.8 |
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | 0.008-0.18 |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000/εβδομάδα |
Πλεονεκτήματα
Υψηλή μαγνητική διαπερατότητα: Οι πυρήνες ισχύος MnZn σε σχήμα U παρουσιάζουν συνήθως υψηλή μαγνητική διαπερατότητα, η οποία συμβάλλει στη βελτίωση της απόδοσης και της απόδοσης των συσκευών.
Μικρή απώλεια: Υπό συνθήκες λειτουργίας υψηλής συχνότητας και υψηλής πυκνότητας ροής, οι πυρήνες ισχύος MnZn σε σχήμα U έχουν χαμηλότερες απώλειες ισχύος, συμβάλλοντας στη μείωση του λειτουργικού κόστους του εξοπλισμού.
Καλή σταθερότητα: Οι πυρήνες ισχύος MnZn σε σχήμα U αποδεικνύουν εξαιρετική σταθερότητα θερμοκρασίας και χρονική σταθερότητα, διατηρώντας σταθερή απόδοση σε διάφορες περιβαλλοντικές συνθήκες.
Υψηλή αντοχή: Η αντίσταση τους είναι σημαντικά υψηλότερη από εκείνη των μεταλλικών μαγνητικών υλικών, καταστολώντας την παραγωγή κυκλικών ρεύματος,καθιστώντας τα πιο κατάλληλα για εφαρμογές υψηλής συχνότητας.
Μηχανική αντοχή: Η U σχήμα σχεδίαση προσδίδει ένα ορισμένο βαθμό μηχανικής αντοχής στον πυρήνα, διευκολύνοντας την εγκατάσταση και τη χρήση.
Χαμηλό κόστος παραγωγής: Η χρήση κεραμικών μεθόδων επιτρέπει την εύκολη κατασκευή σε διάφορα σχήματα και μεγέθη μαγνητικών δακτυλίων και πυρήνων, με σχετικά χαμηλά κόστη παραγωγής.
Πεδία εφαρμογής:
Μετασχηματιστές εναλλακτικής τροφοδοσίας: Λόγω των χαμηλών απωλειών τους και των υψηλών χαρακτηριστικών μαγνητικής διαπερατότητας, οι πυρήνες ισχύος MnZn σε σχήμα U χρησιμοποιούνται ευρέως στους μετασχηματιστές παροχής ισχύος για τη βελτίωση της απόδοσης μετατροπής ισχύος.
Φίλτρα ισχύος: Στα φίλτρα ισχύος, οι πυρήνες ισχύος MnZn σε σχήμα U καταστέλλουν αποτελεσματικά τον θόρυβο υψηλής συχνότητας, ενισχύοντας τη σταθερότητα της ισχύος παραγωγής.
Δορυφορικές συσκευές: Λόγω της υψηλής μαγνητικής διαπερατότητάς τους και των χαρακτηριστικών χαμηλών απωλειών, οι πυρήνες ισχύος MnZn σε σχήμα U χρησιμοποιούνται επίσης συνήθως στην κατασκευή επαγωγών,χρησιμοποιείται ευρέως σε ηλεκτρονικές συσκευές για λειτουργίες όπως το φιλτράρισμα, αποθήκευση ενέργειας, και πολλά άλλα.
Ηλεκτρονικός εξοπλισμός: Οι πυρήνες ισχύος MnZn σε σχήμα U χρησιμοποιούνται στους μετατροπείς ισχύος και στους εξωτερικούς προσαρμογείς ισχύος συσκευών όπως οι οθόνες LCD και οι οθόνες PDP,για τη βελτίωση της απόδοσης μετατροπής ισχύος και της απόδοσης της συσκευής.

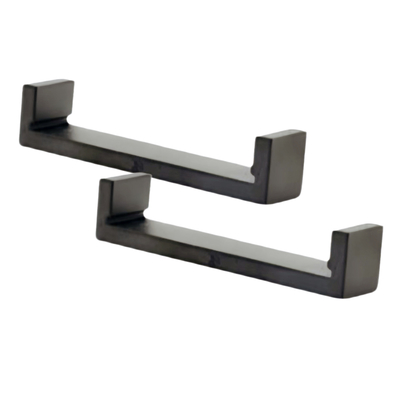

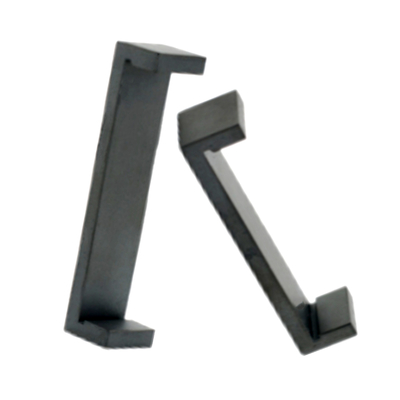

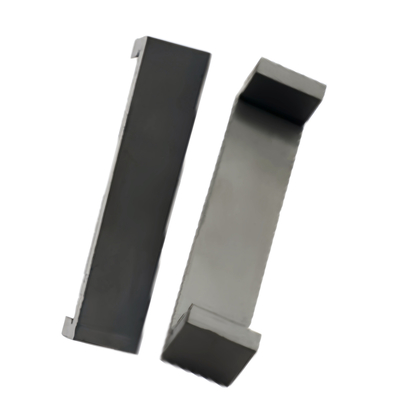

Σχήμα 1 Σχήμα 2 Σχήμα3

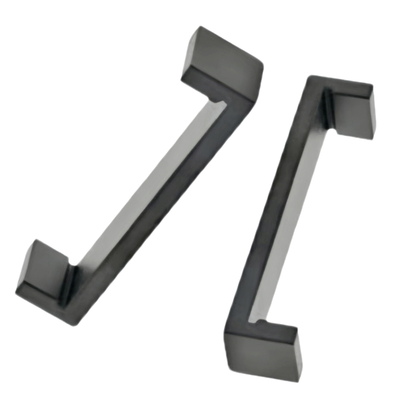

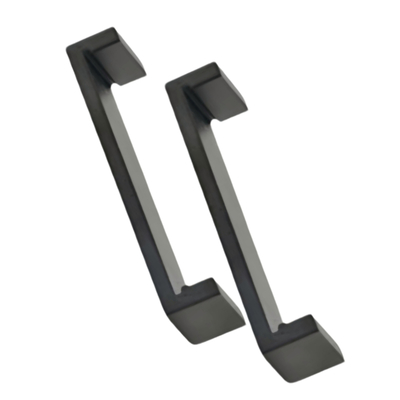

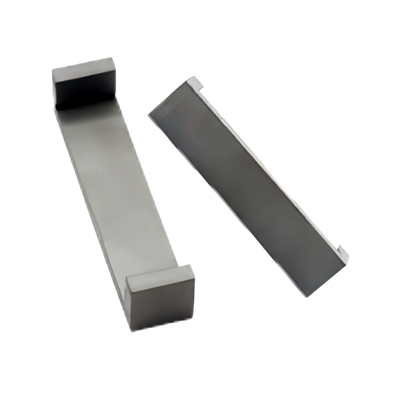

Σχήμα 4 Σχήμα 5 Σχήμα6
| Προδιαγραφές | Σχήμα | Μέγεθος (mm) | Δυνατότητα συμπίεσης ((N) | Αξία Q | Συντελεστής επαγωγής AL ((nH/N2) | Βάρος | |||||||
| Α | Β | Γ | D | Δ1 | Ε | H | BP40/PC95 | (γρ/ζεύγος) | |||||
| U40.5 × 15 × 13 | 1 | 40.1±0.4 | 15±0.2 | 13±0.2 | 4.5±0.2 | / | / | 5±0.2 | ≥ 160 | ≥1.1 | ≥ 500 | 18.2 | |
| U48.4 × 13.2 × 14.8 | 1 | 480,4±0.5 | 140,8±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥1.5 | ≥ 600 | 19.9 | |
| U55,5 × 13,2 × 16 | 1 | 55.5±0.5 | 16±0.3 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥1.6 | ≥ 690 | 22.7 | |
| U60 × 13,2 × 15 | 2 | 60±0.5 | 15±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | 4.5±0.2 | ≥ 160 | ≥1.8 | ≥ 700 | 23 | |
| U60.5×12.5×19.3 | 2 | 60.5±0.7 | 19.3±0.2 | 12.5±0.2 | 4.5±0.2 | / | / | 5±0.2 | ≥ 200 | >1.2 | > 720 | 25.4 | |
| U60.5 × 13.0 × 15.4 | 2 | 60.5±0.5 | 150,4±0.15 | 13±0.2 | 4.5±0.2 | 5.3±0.1 | ≥ 200 | >1.85 | > 710 | 25.5 | |||
| U63,8 × 15 × 16 | 3 | 630,6±0.4 | 16±0.2 | 14.9±0.2 | / | / | 52.5 λεπτά | 5.3±0.2 | ≥ 200 | ≥ 2 | ≥ 790 | 31.9 | |
| U73 × 13,2 × 14 | 2 | 73±0.7 | 14±0.2 | 13.2±0.2 | 4.5±0.1 | 4.5±0.1 | ≥ 160 | ≥1.5 | ≥720 | 25.8 | |||
| U78.2 × 13.2 × 14.8 | 1 | 78.2±0.5 | 140,8±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥1.8 | ≥ 800 | 28.3 | |
| U78.2 × 18.8 × 12.5 | 5 | 78.2±0.7 | 180,8±0.3 | 12.5±0.2 | 4.9±0.2 | 4.5±0.2 | / | 6±0.1 | ≥ 200 | ≥1.9 | ≥860 | 31.2 | |
| U78 × 9,0 × 18.0 | 1 | 78±0.7 | 9±0.3 | 18±0.3 | 5±0.2 | / | / | 4.5±0.2 | ≥ 160 | ≥1.8 | ≥ 800 | 25.8 | |
| U78.3 × 24 × 14 | 6 | 78.3±0.4 | 24±0.3 | 14±0.3 | 10±0.25 | / | 67.3±0.4 | 10±0.25 | / | / | / | 74.5 | |
| U79.1 × 16.0 × 4.5 | 4 | 79.1±0.6 | 16±0.2 | / | 50,8±0.2 | 4.5±0.2 | / | 4.5±0.2 | ≥ 160 | ≥2.5 | ≥950 | 45 | |
| U92*22*10 | 1 | 92±1 | 22±0.3 | 10±0.3 | 10±0.3 | 10±0.3 | / | / | / | / | / | 53.9 | |
Σημείωση:
Οι συνθήκες δοκιμής για την τιμή AL είναι: 1KHz, 0,3V και 10T.
Τα παραπάνω είναι οι τυποποιημένες προδιαγραφές της εταιρείας μας, και μπορούμε να σχεδιάσουμε σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
