| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | IKP |
| Πιστοποίηση: | CE/UL/REACH/ROHS |
| Αριθμό μοντέλου: | Περικυκλική μεταλλική σκόνη JC135 |
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | 0.014-0.016 |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000/εβδομάδα |
Ονομαστική τιμή AL του πυρήνα δακτυλίου (μονάδα: nH/N)2)
| Διαπερατότητα | 26 | 60 | 75 | 90 | 125 |
| Παρ Νο. | |||||
| JC 092 | 22 | 51 | 63 | 76 | 105 |
| JC 106 | 32 | 75 | 94 | 113 | 157 |
| JC130 | 28 | 61 | 76 | 91 | 127 |
| JC 135 | 16 | 38 | 47 | 57 | 79 |
| JC 140 | 65 | 149 | 186 | 223 | 310 |
| JC156 | 41 | 95 | 119 | 142 | 198 |
| JC 157 | 35 | 81 | 101 | 121 | 168 |
| JC 158 | 53 | 122 | 153 | 183 | 254 |
| JC 183 | 67 | 155 | 194 | 232 | 323 |
| JC 184 | 59 | 135 | 169 | 202 | 281 |
| JC 185 | 37 | 86 | 107 | 128 | 178 |
| JC 200 | 32 | 73 | 91 | 109 | 152 |
| JC 225 | 33 | 75 | 94 | 112 | 156 |
| JC 226 | 60 | 138 | 172 | 207 | 287 |
| JC 250 | 83 | 192 | 240 | 288 | 400 |
| JC 268 | 62 | 143 | 179 | 215 | 298 |
| JC 300 | 30 | 68 | 85 | 102 | 142 |
| JC 306 | 37 | 85 | 107 | 128 | 178 |
Ορισμός του συντελεστή επαγωγής: AL = L/N2(nH /N)2Η μονάδα είναι nanohenr. Μετριέται στην πυκνότητα flux μικρότερη από 1 mili-Tesla και στη συχνότητα των 100 kHz.Οι τιμές AL καθορίζονται από τις διαστάσεις και την διαπερατότητα των πυρήνων αντί των υλικών.
Διάμετροι πυρήνα δαχτυλιδιών
| Τύπος | Πριν από την επικάλυψη | Μετά την επικάλυψη | ||||
| Παρ Νο. | Υπερβολική δόση mm | ID mm | HT mm | Odmx mm |
Ιντμίν χμ |
Htmax mm |
| JC 092 | 23.57 | 14.4 | 8.89 | 24.28 | 13.77 | 9.7 |
| JC 106 | 26.92 | 14.73 | 11.18 | 27.70 | 14.10 | 11.99 |
| JC130 | 33.02 | 19.94 | 10.67 | 33.83 | 19.30 | 11.61 |
| JC 135 | 34.29 | 23.37 | 8.89 | 35.20 | 22.60 | 9.83 |
| JC 141 | 35.81 | 22.35 | 10.46 | 36.70 | 21.50 | 11.28 |
| JC 157 | 39.88 | 24.13 | 14.48 | 40.70 | 23.30 | 15.37 |
| JC 158 | 40.13 | 22.08 | 17.00 | 40.94 | 21.27 | 17.89 |
| JC 184 | 46.74 | 24.13 | 18.03 | 47.60 | 23.30 | 18.92 |
| JC 185 | 46.74 | 28.70 | 15.24 | 47.60 | 27.69 | 16.10 |
| JC 200 | 50.80 | 31.75 | 13.46 | 51.70 | 30.90 | 14.35 |
| JC 225 | 57.15 | 35.56 | 13.97 | 58.04 | 34.70 | 14.86 |
| JC 226 | 57.15 | 26.39 | 15.24 | 58.04 | 25.58 | 16.13 |
| JC 250 | 62.00 | 32.60 | 25.00 | 63.10 | 31.31 | 26.26 |
| JC 268 | 68.80 | 36.00 | 20.00 | 69.40 | 34.70 | 21.40 |
| JC 300 | 77.80 | 49.23 | 12.70 | 78.94 | 47.96 | 13.97 |
| JC 306 | 77.80 | 49.23 | 15.88 | 78.94 | 47.96 | 17.20 |
Υψηλή πυκνότητα μαγνητικού ρεύματος κορεσμού
Ορισμός: Υπό την επίδραση μαγνητικού πεδίου, οι δακτυλιοειδείς μαγνήτες σε σκόνη μπορούν να επιτύχουν υψηλό επίπεδο πυκνότητας μαγνητικής ροής ανά μονάδα εμβαδού.Πλεονέκτημα: Αυτό το χαρακτηριστικό δίνει τη δυνατότητα στους δακτυλιοειδείς μαγνήτες σκόνης μετάλλου να υπερέχουν σε συσκευές που απαιτούν την παραγωγή ισχυρών μαγνητικών πεδίων.μια υψηλή πυκνότητα μαγνητικής ροής κορεσμού μπορεί να αυξήσει την ισχύ εξόδου του κινητήραΣτους μετασχηματιστές, μπορεί να βελτιώσει την αποδοτικότητα της μετατροπής ενέργειας και να μειώσει τις απώλειες ενέργειας.Υψηλή θερμοκρασία Curie
Ορισμός: Η θερμοκρασία Curie είναι μια σημαντική παράμετρος για μαγνητικά υλικά και οι δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης έχουν σχετικά υψηλή θερμοκρασία Curie.ΠλεονέκτημαΗ υψηλή θερμοκρασία Curie σημαίνει ότι οι δακτυλιοειδείς μαγνήτες σε σκόνη μπορούν να διατηρήσουν καλή μαγνητική απόδοση ακόμη και σε περιβάλλοντα υψηλών θερμοκρασιών.όπου το εξοπλισμό μπορεί να εκτεθεί σε υψηλές θερμοκρασίες (e(π.χ., αισθητήρες κοντά σε κινητήρες αυτοκινήτων ή μαγνητικά εξαρτήματα σε αεροκινητήρες), η υψηλή ιδιότητα θερμοκρασίας Curie των δακτυλιοειδών μαγνητών μεταλλικής σκόνης τους επιτρέπει να λειτουργούν σταθερά υπό αυτές τις συνθήκες.Καλή σταθερότητα θερμοκρασίας
Ορισμός: Η μαγνητική απόδοση των δακτυλιοειδών μαγνητών σε σκόνη μεταλλικών μεταλλών μεταβάλλεται σχετικά ελάχιστα υπό διαφορετικές θερμοκρασιακές συνθήκες.ΠλεονέκτημαΗ καλή αυτή σταθερότητα θερμοκρασίας είναι ιδιαίτερα σημαντική σε εφαρμογές που είναι ευαίσθητες στις αλλαγές θερμοκρασίας.καθώς η κατάσταση λειτουργίας της συσκευής και η θερμοκρασία περιβάλλοντος αλλάζουν, εάν η μαγνητική απόδοση των δακτυλιοειδών μαγνητών μεταλλικής σκόνης ποικίλει σημαντικά, μπορεί να οδηγήσει σε αστάθεια τάσης και άλλα προβλήματα.Η καλή σταθερότητα θερμοκρασίας των δακτυλιοειδών μαγνητών σε σκόνη μετάλλου μπορεί να μειώσει αποτελεσματικά την εμφάνιση τέτοιων προβλημάτων.Δυναμικότητα κατά των παρεμβολών
Ορισμός: Οι μεταλλικοί μαγνήτες σε σκόνη με σχήμα δαχτυλιδιού έχουν ισχυρή αντοχή σε εξωτερικά μαγνητικά πεδία που παρεμβαίνουν.Πλεονέκτημα: Σε πολύπλοκα ηλεκτρομαγνητικά περιβάλλοντα, όπως εργοστάσια βιομηχανικής παραγωγής και περιοχές κοντά σε σταθμούς βάσης επικοινωνίας όπου υπάρχουν διάφορες πηγές ηλεκτρομαγνητικών παρεμβολών,η ικανότητα των δακτυλοειδών μαγνητών σε σκόνη από μέταλλο να μην παρεμβαίνουν εξασφαλίζει ότι μπορούν να εκτελούν με ακρίβεια τις μαγνητικές τους λειτουργίες υπό παρεμβολές μαγνητικού πεδίουΓια παράδειγμα, σε όργανα μέτρησης μαγνητικού πεδίου υψηλής ακρίβειας, η ικανότητα αντι-διαταραχής των δακτυλιοειδών μαγνητών μεταλλικής σκόνης μπορεί να εξασφαλίσει την ακρίβεια των αποτελεσμάτων μέτρησης.Καλές μηχανικές ιδιότητες
Ορισμός: Οι μεταλλικοί μαγνήτες σε σκόνη με σχήμα δαχτυλιδιού έχουν μια ορισμένη μηχανική αντοχή και αντοχή.ΠλεονέκτημαΤο υλικό αυτό είναι ιδιαίτερα χρήσιμο για εφαρμογές που απαιτούν την αντοχή του υλικού σε ορισμένες μηχανικές πιέσεις.όπως οι γεννήτριες δονήσεων στους κινητήρες αυτοκινήτων, οι καλές μηχανικές ιδιότητες των δακτυλιοειδών μαγνητών μεταλλικής σκόνης μπορούν να αποτρέψουν τη ρωγμάτωση ή τη βλάβη των δακτυλίων μαγνητικού κατά τη διάρκεια των δονήσεων.Πεδίο ηλεκτρονικού συστατικού

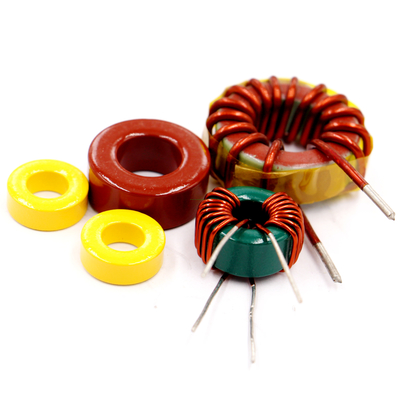

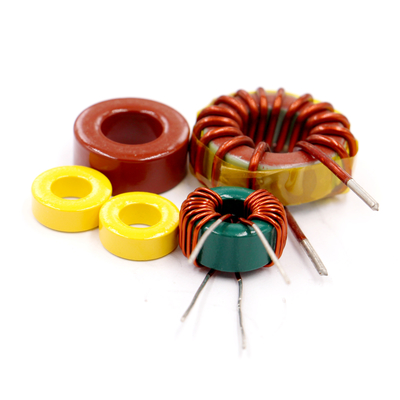

Τεχνικά στοιχεία επαγωγής: Οι δακτυλιοειδείς μαγνήτες μεταλλικών σκόνης είναι ιδανικά υλικά για την κατασκευή στοιχείων επαγωγής.μπορούν να επιτύχουν μεγάλες τιμές επαγωγικότητας σε μικρό όγκοΧρησιμοποιούνται ευρέως στα κυκλώματα φίλτρου ισχύος και στα κυκλώματα ραδιοσυχνοτήτων (RF) ηλεκτρονικών συσκευών.Πολλά στοιχεία επαγωγής που χρησιμοποιούνται για το φιλτράρισμα σήματος και τη ρύθμιση κεραίας υιοθετούν δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης για τη βελτίωση της ποιότητας του σήματος και της αποδοτικότητας μετάδοσης.Μετασχηματιστές: Στους μικρούς μετασχηματιστές παίζουν επίσης σημαντικό ρόλο οι δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης.Η υψηλή πυκνότητα μαγνητικού ρεύματος κορεσμού και τα χαρακτηριστικά χαμηλής απώλειας συμβάλλουν στη βελτίωση της απόδοσης του μετασχηματιστή και στη μείωση του μεγέθουςΓια παράδειγμα, σε μετασχηματιστές τροφοδοσίας με διακόπτη, οι δακτυλιοειδείς μαγνήτες σκόνης μετάλλου μπορούν να μεταφέρουν και να μετατρέπουν αποτελεσματικά ηλεκτρική ενέργεια, μειώνοντας παράλληλα τις απώλειες ενέργειας και την παραγωγή θερμότητας.βελτιώνοντας έτσι τις επιδόσεις και την αξιοπιστία των τροφοδοτήσεων ηλεκτρικής ενέργειας με λειτουργία διακόπτη.Πεδίο κατασκευής μηχανών
Αισθητήρες: Στην βιομηχανία κατασκευής μηχανών, οι αισθητήρες αποτελούν σημαντικό μέρος.σε μηχανές εργαλείων με αριθμητικό έλεγχο, οι αισθητήρες που χρησιμοποιούνται για την ανίχνευση θέσεων εργαλείων και ταχύτητες κίνησης μπορούν να χρησιμοποιούν δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης.Η υψηλή ευαισθησία και η ικανότητά τους κατά των παρεμβολών μπορούν να ανιχνεύσουν με ακρίβεια τις αλλαγές στις φυσικές ποσότητες και να λειτουργούν σταθερά στο περιβάλλον επεξεργασίας.Κωδικοποιητές: Οι δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης μπορούν επίσης να χρησιμοποιηθούν σε οπτικούς κωδικοποιητές και μαγνητικούς κωδικοποιητές.οι κωδικοποιητές χρησιμοποιούνται για τη μέτρηση θέσεων και γωνιώνΗ μαγνητική απόδοση και η αντοχή των δακτυλιοειδών μαγνητών σε σκόνη μπορούν να εξασφαλίσουν την ακρίβεια και την αξιοπιστία των κωδικοποιητών,βελτίωση του επιπέδου αυτοματισμού και της παραγωγικής απόδοσης της διαδικασίας κατασκευής μηχανημάτων.Πεδίο επικοινωνίας
Συσκευές ραδιοσυχνοτήτων: Στο τμήμα ραδιοσυχνοτήτων των εξοπλισμών επικοινωνίας, οι δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης μπορούν να χρησιμοποιηθούν για την κατασκευή επαγωγών ραδιοσυχνοτήτων, φίλτρων και άλλων εξαρτημάτων εμπρός.σε πομπούς και δέκτες ραδιοσυχνοτήτων σταθμών βάσης, οι δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης που χρησιμοποιούνται για την κατασκευή επαγωγών RF μπορούν να βοηθήσουν στην επίτευξη αντιστάθμισης σήματος, φιλτραρίσματος και ρύθμισης ισχύος.Τα χαρακτηριστικά υψηλής συχνότητας και τα χαρακτηριστικά χαμηλής απώλειας ανταποκρίνονται στις απαιτήσεις επεξεργασίας σήματος ραδιοσυχνοτήτων, βελτίωση της αποτελεσματικότητας της εργασίας και της ποιότητας του σήματος των εξοπλισμού επικοινωνίας.Απομονωτές και κυκλωτές: Στα συστήματα επικοινωνίας, οι απομονωτές και οι κυκλωτές και άλλα μη αμοιβαία στοιχεία χρησιμοποιούνται συχνά για την πρόληψη της αντανάκλασης και της παρεμβολής του σήματος.Οι μεταλλικοί μαγνήτες σε σκόνη με σχήμα δακτυλίου μπορούν να παραχθούν σε μη αμοιβαία μαγνητικά στοιχεία μέσω ειδικών τεχνικών σχεδιασμού και επεξεργασίας, που χρησιμοποιούνται στις γραμμές μετάδοσης σήματος μικροκυμάτων των συστημάτων επικοινωνίας για την προστασία της πηγής σήματος και του φορτίου από την επίδραση των αντιστροφών σημάτων,βελτίωση της σταθερότητας και της αξιοπιστίας των συστημάτων επικοινωνιών.Τομείς αυτοκινήτων
Αισθητήρες κινητήρα: Οι σύγχρονοι κινητήρες αυτοκινήτων είναι εξοπλισμένοι με μεγάλο αριθμό αισθητήρων για την παρακολούθηση και τον έλεγχο της λειτουργικής κατάστασης του κινητήρα.Οι δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης μπορούν να χρησιμοποιηθούν για την κατασκευή αισθητήρων θέσης του στρογγυλοβέλουςΟι αισθητήρες αυτοί μπορούν να ανιχνεύσουν με ακρίβεια τη θέση περιστροφής και την ταχύτητα των κατασκευαστικών στοιχείων του κινητήρα και να παρέχουν ακριβή δεδομένα για την ένεση καυσίμου του κινητήρα, το χρόνο ανάφλεξης,και άλλους ελέγχουςΗ υψηλή θερμοκρασία Curie και η καλή θερμοκρασιακή σταθερότητα των δακτυλιοειδών μαγνητών μεταλλικής σκόνης τους επιτρέπουν να λειτουργούν κανονικά στο περιβάλλον υψηλών θερμοκρασιών μέσα στο θάλαμο του κινητήρα.Μηχανές κίνησης ηλεκτρικών οχημάτων: Στα ηλεκτρικά οχήματα, οι κινητήρες κίνησης αποτελούν ένα από τα βασικά στοιχεία.Οι δακτυλιοειδείς μαγνήτες μεταλλικής σκόνης μπορούν να χρησιμοποιηθούν στους περιστροφούς ή στους στατορούς των κινητήρων κίνησης για τη βελτίωση της πυκνότητας ισχύος και της απόδοσης των κινητήρωνΟι καλές μηχανικές τους ιδιότητες και η ικανότητά τους να αποτρέπουν τις παρεμβολές τους επιτρέπουν να προσαρμόζονται στις δονήσεις και στο πολύπλοκο ηλεκτρομαγνητικό περιβάλλον κατά την οδήγηση ηλεκτρικών οχημάτων.διασφάλιση της σταθερής λειτουργίας των κινητήρων.
