| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | IKP |
| Πιστοποίηση: | CE/UL/REACH/ROHS |

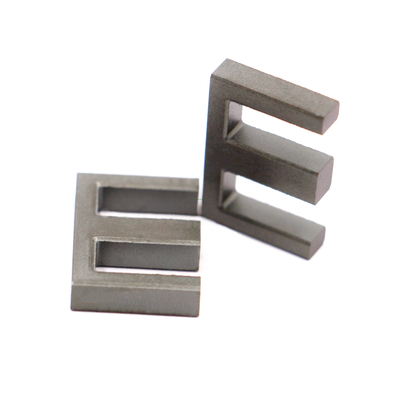

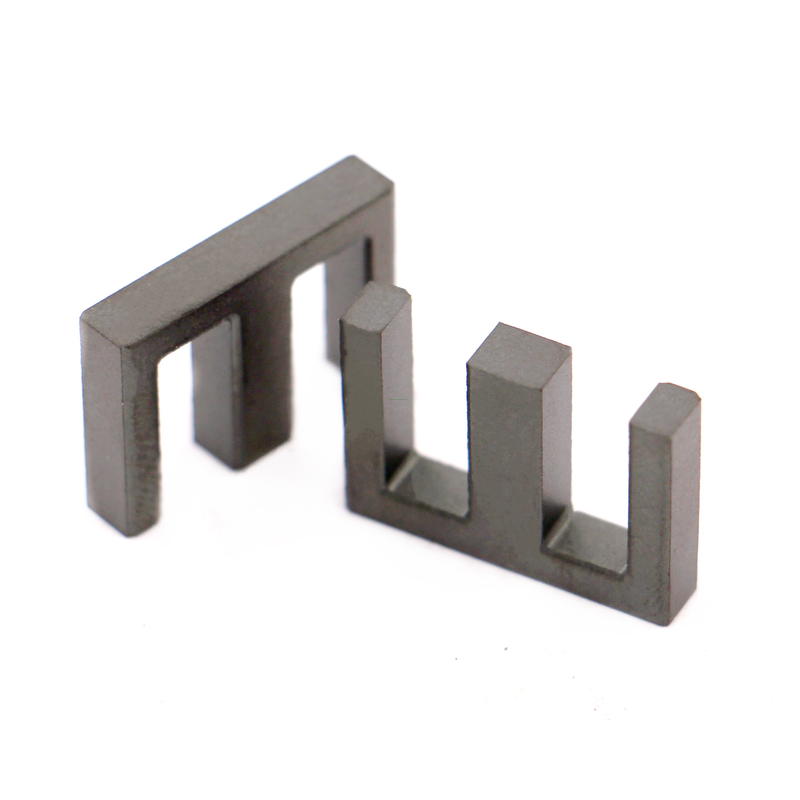

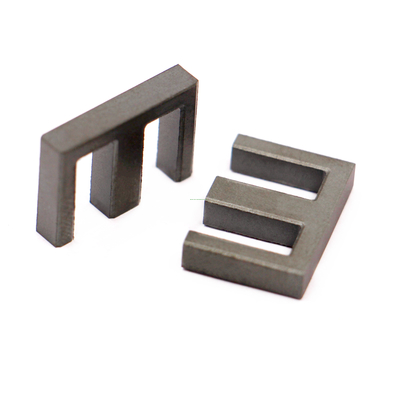

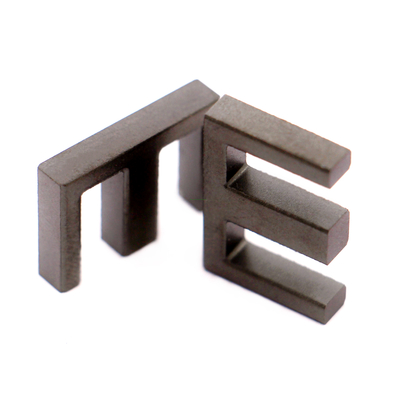

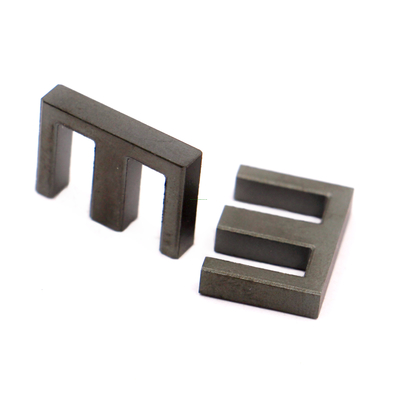

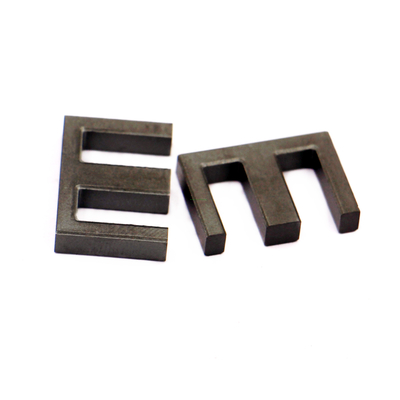

| Αριθμό μοντέλου: | EE30/15/7 |
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | 0.008-0.2 |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000/εβδομάδα |
| Τύπος | Μέγεθος (mm) | ||||||
| Α | Β | Γ | Dmin | Εμιν | F | Α | |
| EE19/8/5 | 19.3±0.3 | 8.15±0.1 | 4.78±0.1 | 5.5 | 13.9 | 4.78±0.1 | 2.4 |
| EE25/10/7 | 25.4±0.4 | 9.53±0.15 | 6.35±0.1 | 6.2 | 18.8 | 6.35±0.1 | 3.2 |
| EE30/15/7 | 30.05±0.45 | 15.0±0.2 | 7.06±0.1 | 9.7 | 19.5 | 6.96±0.1 | 5.1 |
| EE35/14/9 | 34.5±0.5 | 14.1±0.2 | 9.35±0.15 | 9.6 | 25.3 | 9.3±0.15 | 4.4 |
| EE41/17/13 | 40.9±0.6 | 16.5±0.25 | 12.5±0.2 | 10.4 | 28.3 | 12.5±0.2 | 6 |
| EE43/21/11 | 42.85±0.65 | 21.1±0.3 | 10.8±0.25 | 15 | 30.4 | 11.9±0.2 | 5.9 |
| EE43/21/15 | 42.85±0.65 | 21.1±0.3 | 15.4±0.25 | 15 | 30.4 | 11.9±0.2 | 5.9 |
| EE43/21/20 | 42.85±0.65 | 21.1±0.3 | 20.0±0.3 | 15 | 30.4 | 11.9±0.2 | 5.9 |
| EE55/28/21 | 54.9±0.8 | 27.6±0.4 | 20.6±0.4 | 18.5 | 37.5 | 16.8±0.25 | 8.4 |
| EE55/28/25 | 54.9±0.8 | 27.6±0.4 | 24.6±0.4 | 18.5 | 37.5 | 16.8±0.25 | 8.4 |
| EE65/33/27 | 65.1±1.0 | 32.5±0.5 | 27.0±0.4 | 22.2 | 44.2 | 19.7±0.3 | 10 |
| EE72/28/19 | 72.4±1.1 | 27.9±0.4 | 19.0±0.1 | 17.8 | 52.6 | 19.1±0.3 | 9.6 |
| EE80/38/20 | 80.0±1.2 | 38.1±0.6 | 19.85±0.25 | 28.1 | 59.3 | 19.8±0.3 | 9.9 |
| EE80/45/20 | 80.0±1.2 | 45.1±0.7 | 19.85±0.25 | 34.7 | 59.3 | 19.8±0.3 | 9.9 |
| EE130/38/40 | 130.3±2.0 | 32.5±0.5 | 54.0±0.8 | 22 | 108.4 | 20.0±0.3 | 10 |
| EE160/38/40 | 160.0±2.5 | 39.6±0.6 | 39.6±0.6 | 28.1 | 138.2 | 19.8±0.3 | 9.9 |
ΑΛ Αξία και αποτελεσματικές παραμέτρους των E-core
| Τύπος |
Γ1 mm-1 |
Γ2 mm-3 |
ΑΛ ((nH/N)2) |
Το χμ |
Α χμ2 |
Βε χμ3 |
|||
| 26 | 40 | 60 | 90 | ||||||
| EE19/8/5 | 1.6674 | 7.1663E-02 | 26 | 35 | 48 | 69 | 38.8 | 23.3 | 903 |
| EE25/10/7 | 1.1596 | 2.8326E-02 | 39 | 52 | 70 | 100 | 47.5 | 40.9 | 1940 |
| EE30/15/7 | 1.0455 | 1.7028E-02 | 33 | 46 | 71 | 106 | 64.2 | 61.4 | 3940 |
| EE35/14/9 | 0.8166 | 9.7295E-03 | 56 | 75 | 102 | 146 | 68.5 | 83.9 | 5750 |
| EE41/17/13 | 0.5010 | 3.2781Ε-03 | 88 | 119 | 163 | 234 | 76.6 | 153 | 11700 |
| EE43/21/11 | 0.7602 | 5.9276E-03 | 56 | 76 | 105 | 151 | 97.5 | 128 | 12500 |
| EE43/21/15 | 0.5331 | 2.9153E-03 | 80 | 108 | 150 | 217 | 97.5 | 183 | 17800 |
| EE43/21/20 | 0.4105 | 1.7285E-03 | 104 | 140 | 194 | 281 | 97.5 | 237 | 23200 |
| EE55/28/21 | 0.3453 | 9.7659E-04 | 116 | 157 | 219 | 328 | 122 | 354 | 43200 |
| EE55/28/25 | 0.2891 | 1.7285E-04 | 138 | 187 | 261 | 391 | 122 | 422 | 51500 |
| EE65/33/27 | 0.2679 | 6.8482E-04 | 162 | 230 | 300 | - | 145 | 541 | 78500 |
| EE72/28/19 | 0.3667 | 9.9259E-04 | 130 | 173 | 235 | - | 135 | 369 | 50000 |
| EE80/38/20 | 0.4658 | 1.1845E-03 | 103 | 145 | 190 | - | 183 | 393 | 72000 |
| EE80/45/20 | 0.5293 | 1.3333E-03 | 91 | 113 | 170 | - | 210 | 397 | 83400 |
| EE130/33/54 | 0.1885 | 1.7046Ε-04 | 254 | - | - | - | 208 | 1110 | 231000000 |
| EE160/38/40 | 0.3325 | 4.2191E-04 | 180 | - | - | - | 262 | 788 | 207000 |
Πλεονεκτήματα
Καλές ιδιότητες υψηλής συχνότητας: Μπορεί να διατηρήσει χαμηλή απώλεια σε περιβάλλον υψηλής συχνότητας, καθιστώντας το κατάλληλο για κυκλώματα υψηλής συχνότητας, όπως η εναλλαγή τροφοδοσιών.
Υψηλή διαπερατότητα: Έχει υψηλή διαπερατότητα, η οποία μπορεί αποτελεσματικά να συγκεντρώνει και να κατευθύνει το μαγνητικό πεδίο, βελτιώνοντας την αποτελεσματικότητα της ηλεκτρομαγνητικής μετατροπής.
Μικρή απώλεια: Έχει χαμηλή απώλεια υπό εναλλασσόμενο μαγνητικό πεδίο, γεγονός που μπορεί να μειώσει την κατανάλωση ενέργειας και να βελτιώσει την αποτελεσματικότητα του εξοπλισμού.
Καλή σταθερότητα θερμοκρασίας: Η απόδοσή του παραμένει σταθερή σε διαφορετικές θερμοκρασίες και δεν είναι επιρρεπής σε αλλαγές στις μαγνητικές ιδιότητες.
Υψηλή αξιοπιστία: Έχει καλή μηχανική αντοχή και αντοχή στη διάβρωση, επιτρέποντας μακροχρόνια σταθερή λειτουργία.
Καλή μηχανική ικανότητα: Είναι εύκολο να μεταποιηθεί σε διάφορα σχήματα και μεγέθη, διευκολύνοντας την κατασκευή και την εφαρμογή.
Πεδία εφαρμογής:
Δυναμικό πεδίο:Χρησιμοποιείται σε αδιάλειπτες πηγές ρεύματος, φωτοβολταϊκούς μετατροπείς, συστήματα αποθήκευσης ενέργειας κλπ., ως πυρήνας επαγωγών ή μετασχηματιστών, διαδραματίζοντας ρόλο στο φιλτράρισμα, την αποθήκευση ενέργειας,Πιο πάνω και πιο κάτω., κλπ.
Πεδίο επικοινωνίας:Σε εξοπλισμό επικοινωνίας, όπως οι ανταλλαγές και οι δρομολογητές που ελέγχονται από πρόγραμμα, χρησιμοποιείται για τη μετάδοση σήματος και το φιλτράρισμα για να εξασφαλιστεί η σταθερότητα και η αξιοπιστία της επικοινωνίας.
Πεδίο βιομηχανικού ελέγχου:Στα συστήματα ελέγχου βιομηχανικού αυτοματισμού, χρησιμοποιείται για έλεγχο κινητήρα, επεξεργασία σήματος αισθητήρα κλπ., για την επίτευξη ακριβούς ελέγχου εξοπλισμού.
Το πεδίο των οχημάτων νέας ενέργειας: Ως στοιχείο επαγωγής σε οχήματα νέας ενέργειας, χρησιμοποιείται σε συστήματα διαχείρισης ισχύος, συστήματα κίνησης κινητήρων κ.λπ., για τη βελτίωση της απόδοσης και της απόδοσης της χρήσης ενέργειας των οχημάτων.
Πεδίο ιατρικού εξοπλισμού: Σε ορισμένους ιατρικούς εξοπλισμούς, όπως μηχανές ΗΚΓ και όργανα μαγνητικού εγκεφαλικού συντονισμού, χρησιμοποιείται για την επεξεργασία και ανίχνευση σήματος για να εξασφαλιστεί η ακρίβεια και η ασφάλεια του εξοπλισμού.
