| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | IKP |
| Πιστοποίηση: | CE/UL/REACH/ROHS |
| Αριθμό μοντέλου: | CC302009 |
| Ποσότητα παραγγελίας min: | 1000 |
|---|---|
| Τιμή: | 6.5-7.5 |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000/εβδομάδα |

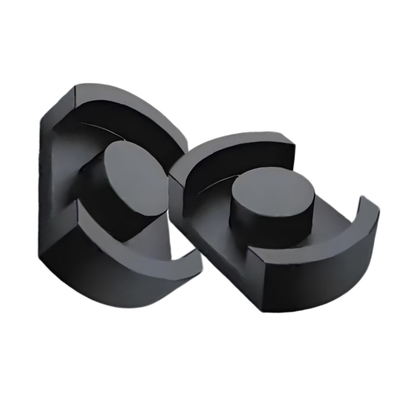

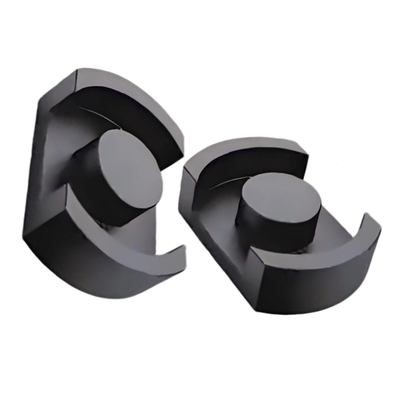

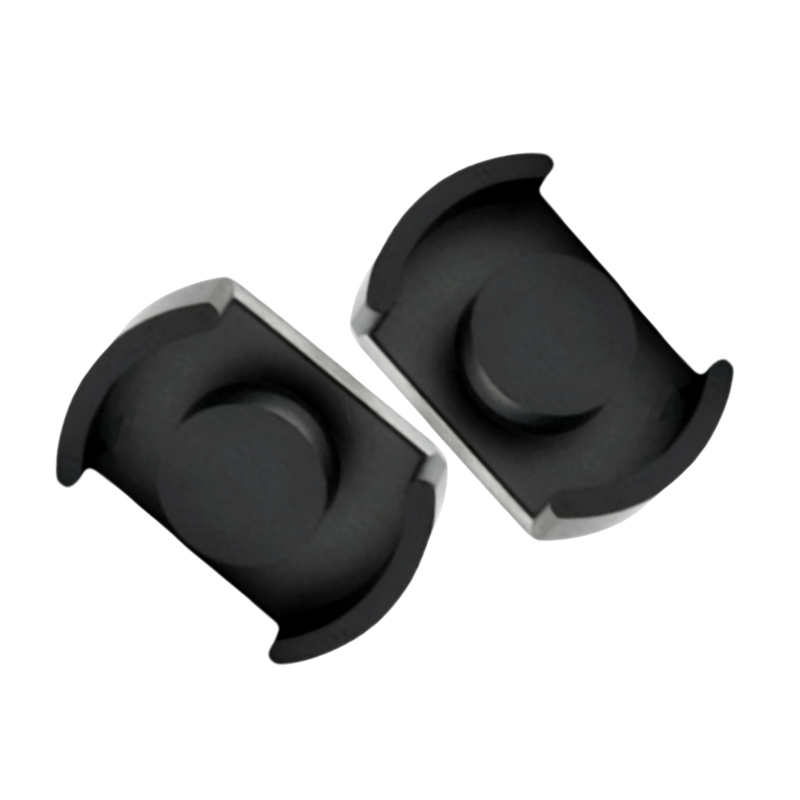

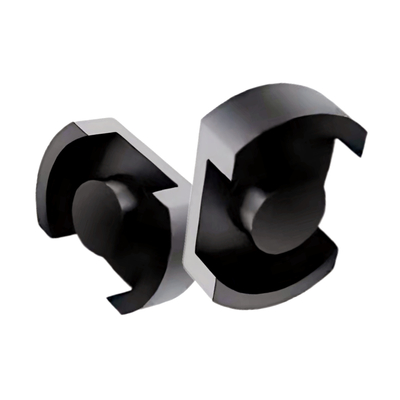

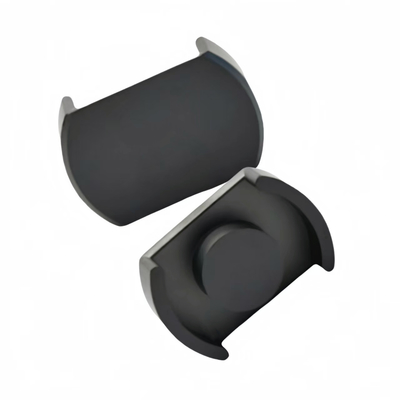

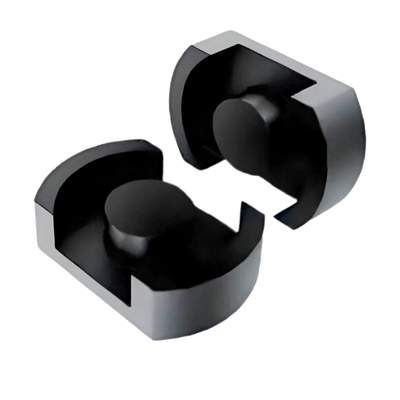

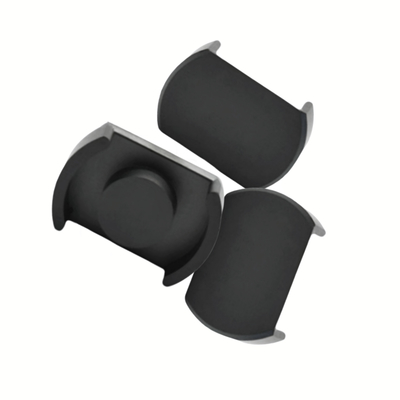

Υψηλή κορεσμένη ένταση μαγνητικής επαγωγής: Οι πυρήνες μεταλλικής μαγνητικής σκόνης σε σχήμα C έχουν υψηλή ένταση μαγνητικής επαγωγής κορεσμού.Ακόμη και κάτω από χαμηλότερα εξωτερικά μαγνητικά πεδία, μπορούν να επιτύχουν μεγαλύτερη ένταση μαγνητικής επαγωγής και μαγνητική ροή υψηλής πυκνότητας, ικανοποιώντας τις ανάγκες σχεδιασμού για μεγάλη χωρητικότητα και μικροποίηση.
Υψηλή αποτελεσματική διαπερατότητα: Διάφορες σειρές μεταλλικών μαλακών μαγνητικών πυρήνων σκόνης με σχήμα C έχουν υψηλή αποτελεσματική διαπερατότητα.και οι τύποι MPP μπορούν να φθάσουν έως και περίπου 500, το οποίο συμβάλλει στη βελτίωση της απόδοσης των επαγωγικών στοιχείων.
Καλά χαρακτηριστικά συχνότητας: Όταν εργάζονται σε διαφορετικές συχνότητες, οι μαγνητικές ιδιότητες των μεταλλικών μαγνητικών πυρήνων σκόνης σε σχήμα C παραμένουν σταθερές.ορισμένα είδη μεταλλικών μαλακών μαγνητικών πυρήνων σκόνης παρουσιάζουν εξαιρετική μαγνητική σταθερότητα όταν χρησιμοποιούνται κάτω από 100 kHzΟι συσκευές με μe 90 είναι κατάλληλες για χρήση μεταξύ 100-150 kHz, οι συσκευές με μe 75 είναι ιδανικές για χρήση μεταξύ 150-250 kHz και οι συσκευές με μe 60 λειτουργούν καλά μεταξύ 300-500 kHz.Για συχνότητες άνω των 500 kHz, είναι σκόπιμο να χρησιμοποιούνται διάφοροι μαλακοί μαγνητικοί πυρήνες σκόνης από κράματα με μe κάτω των 26.
Μικρές απώλειες: Λόγω των ειδικών διαδικασιών παραγωγής τους, οι πυρήνες μαγνητικής σκόνης με σχήμα C έχουν χαμηλές απώλειες, γεγονός που έχει μεγάλη σημασία για τη βελτίωση της απόδοσης του εξοπλισμού και τη μείωση της κατανάλωσης ενέργειας.
Καλή σταθερότητα θερμοκρασίας: Μέσα σε ένα ορισμένο εύρος θερμοκρασιών, οι μαγνητικές ιδιότητες των μεταλλικών μαγνητικών πυρήνων σκόνης σε σχήμα C αλλάζουν ελάχιστα,που τους επιτρέπει να διατηρούν σταθερές επιδόσεις σε διαφορετικές θερμοκρασίες λειτουργίας.
Καλή σταθερότητα διαχωρισμού συνεχούς ρεύματος: Με υψηλή τιμή Bs και χαμηλές απώλειες, οι μεταλλικοί μαγνητικοί πυρήνες σκόνης σε σχήμα C μπορούν να διατηρήσουν ακόμα καλή απόδοση όταν υπάρχουν ταυτόχρονα πεδία AC και DC.
Ελέγχος της απόδοσηςΜε τον έλεγχο και την τροποποίηση της διαδικασίας παραγωγής και των τεχνικών συνθηκών,είναι δυνατόν να προμηθευτούνται μεταλλικά μαγνητικά πυρήνες σκόνης σε σχήμα C που πληρούν διάφορες ειδικές απαιτήσεις εφαρμογής και διαθέτουν ειδικές ιδιότητες, μεγιστοποιώντας έτσι την ικανοποίηση των διαφόρων σενάριων εφαρμογής.
Ενεργοποιητικά συστατικά: Χρησιμοποιείται για την κατασκευή επαγωγών, όπως επαγωγείς ισχύος και επαγωγείς φίλτρων, οι οποίοι διαδραματίζουν ρόλο στην αποθήκευση ενέργειας, το φίλτρο και το πνιγμό σε ηλεκτρονικές συσκευές.
Μετασχηματιστές: Ως μαγνητικό υλικό πυρήνα των μετασχηματιστών, επιτρέπουν τη μετατροπή τάσης και τη μετάδοση ενέργειας.
Συσκευές ηλεκτρομαγνητικής συμβατότητας: Χρησιμοποιείται στην κατασκευή συσκευών ηλεκτρομαγνητικής συμβατότητας, όπως χάντρες και δαχτυλίδια φερρίτης, για την καταστολή της διάδοσης των σημάτων ηλεκτρομαγνητικής παρεμβολής.
Αισθητήρες: Λειτουργούν ως αισθητήρες σε αισθητήρες, μετατρέποντας σήματα μαγνητικού πεδίου σε ηλεκτρικά σήματα για τη μέτρηση και ανίχνευση φυσικών μεγεθών.
Συσκευές ασύρματης φόρτισης: Στα συστήματα ασύρματης φόρτισης, χρησιμεύουν ως οι μαγνητικοί πυρήνες για την παραλαβή περιτυλίκων ή τη μετάδοση περιτυλίκων, βελτιώνοντας την απόδοση φόρτισης και την απόσταση μετάδοσης.
Φυσικές Διαστάσεις
| Αριθμός τμήματος | Φυσικές διαστάσεις (mm) | |||||
| Α | Β | Γ | D | Ε | F | |
| CC120802-060-XXX | 11.50±0.15 | 9.60±0.15 | 4.50±0.10 | 70,80 ± 0.15 | 1.10±0.16 | 1.95±0.10 |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 18.40+0/-0.80 | 14.90+0.5/-0 | 7.60+0/-0.3 | 12.10+0/-0.5 | 3.60+0.4/-0 | 5.30+0/-0.2 |
| CC231506-060-XXX | 23.20±0.30 | 18.5 MIN | 9.65±0.15 | 15.00±0.2 | 3.90±0.40 | 6.00±0.40 |
| CC251506-060-XXX | 25.30±0.71 | 220,4±0.40 | 80,89±0.20 | 15.20±0.30 | 3.76±0.46 | 5.54±0.36 |
| CC302011-060-XXX | 30.00±0.40 | 24.60±0.40 | 12.40±0.20 | 20.30±0.25 | 7.60±0.20 | 10.50±0.20 |
| CC302009-060-XXX | 30.00±0.50 | 25.40±0.40 | 13.30±0.20 | 20.30±0.25 | 6.60±0.20 | 9.40±0.20 |
| CC332410-060-XXX | 33.30±0.40 | 260,80 ± 0.40 | 130,80 ± 0.20 | 24.00±0.30 | 6.5+0.4/-0.2 | 9.50+0.4/-0.2 |
| CC332405-060-XXX | 33.20±0.50 | 26.60±0.40 | 13.50±0.20 | 23.70±0.30 | 3.25±0.15 | 4.70±0.15 |
| CC342412-060-XXX | 33.60±0.40 | 26.8 MIN | 130,80 ± 0.20 | 24.10±0.30 | 9.30±0.25 | 12.30±0.20 |
| CC402814-060-XXX | 390,80 ± 0.50 | 33.20±0.50 | 16.00±0.25 | 28.30±0.35 | 9.90±0.40 | 13.50±0.40 |
| CC433208-060-XXX | 43.00±0.50 | 34.9 MIN | 18.20±0.25 | 32.20±0.35 | 3.55±0.40 | 7.60±0.40 |
| Αριθμός τμήματος | Φυσικές διαστάσεις mm | Διάμετρος | Ae ((cm2) | Ve(cm3) | ΑΛ ((nH/N)2) | |||
| 1 | C1 | 26 μm | 40 μm | 60 μm | ||||
| CC120802-060-XXX | 6.5 | 0.79 | 1.14 | 0.14 | 0.16 | 41 | 63 | 95 |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 11.2+0.4/-0 | 0.77 | 2.87 | 0.37 | 1.07 | 42 | 65 | 98 |
| CC231506-060-XXX | 13.7 MIN | 0.46 | 3.24 | 0.70 | 2.26 | 70 | 108 | 162 |
| CC251506-060-XXX | 160,99±0.30 | 0.59 | 3.56 | 0.60 | 2.14 | 55 | 85 | 127 |
| CC302011-060-XXX | 17.10±0.30 | 0.43 | 5.40 | 1.21 | 6.52 | 73 | 112 | 168 |
| CC302009-060-XXX | 18.29 MIN | 0.41 | 4.95 | 1.20 | 5.94 | 79 | 122 | 183 |
| CC332410-060-XXX | 17.2 MIN | 0.37 | 5.387 | 1.47 | 7.89 | 89 | 137 | 205 |
| CC332405-060-XXX | 18.20±0.40 | 0.36 | 5.421 | 1.43 | 7.75 | 86 | 133 | 199 |
| CC342412-060-XXX | 17.9 MIN | 0.37 | 5.99 | 1.49 | 8.93 | 81 | 125 | 187 |
| CC402814-060-XXX | 20.0 MIN | 0.35 | 7.13 | 2.01 | 14.33 | 92 | 142 | 212 |
| CC433208-060-XXX | 23.7 MIN | 0.16 | 4.44 | 2.60 | 11.54 | 191 | 294 | 441 |
