Name: Καρτόνι/παλέτα CMC Κίνα
Brand: IKP Electronics Co., Ltd.
SKU: ΙΚΠ-CMC-2022-1
Price: 0.48 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Κοινή λειτουργία τσοκ

Καρτόνι/παλέτα CMC Κίνα

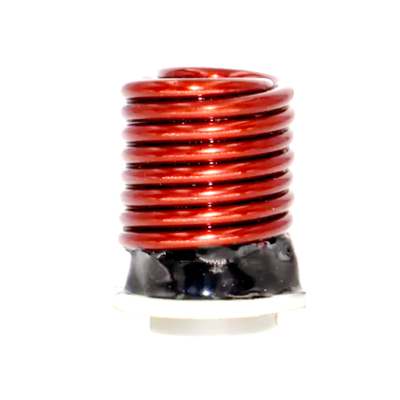

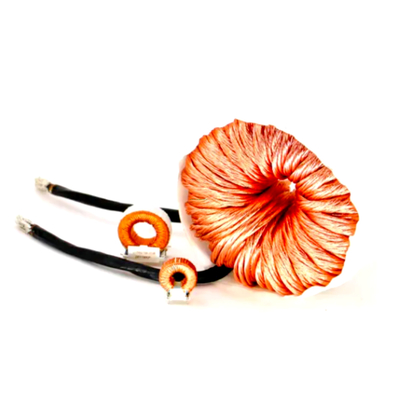

Inductive Ikp Carton/Pallet CMC China Common Mode Choke Power Inductor

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	IKP
Πιστοποίηση:	CE/UL/REACH/ROHS
Αριθμό μοντέλου:	ΙΚΠ-CMC-2022-1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000
Τιμή:	0.48-0.68
Συσκευασία λεπτομέρειες:	Καρτόνι
Χρόνος παράδοσης:	10-15 ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	100,000/εβδομάδα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Βασικές πληροφορίες.

Σχήμα αριθ.

ΙΚΠ-CMC-2022-1

Συχνότητα εργασίας

Υψηλή συχνότητα

Δομή της περιστροφής

Πολυεπίπεδη σπείρα

Φύση της λειτουργίας

Στρογγυλοκύλινδρο

Δομή του μαγνητιστή

Φεριτικό σπείρωμα

Πεδίο εφαρμογής

Πνιγμός

Φόρμα συσκευασίας

Στρογγυλοί ισχύος

Ετικέτα

ΙΚΠ

Αξία επαγωγού

Σταθερός επαγωγός

Ασφάλεια

Συμμόρφωση με τους διεθνείς κανονισμούς ασφάλειας

Πακέτο μεταφοράς

Καρτόνι/παλέτα

Προδιαγραφές

CMC

Εμπορικό σήμα

ΙΚΠ

Καταγωγή

Κίνα

Κωδικός ΕΣ

85043190

Κατανάλωση

100000PCS/Εβδομάδα

Περιγραφή του προϊόντος

Χαρακτηριστικά και εφαρμογή
▪ Διαχωρισμένες τυλίξεις για ελάχιστη χωρητικότητα τυλίγματος
▪ Μία στρώση τυλιγμών για την υψηλότερη κοινή αντίσταση κατάστασης στο ευρύτερο εύρος συχνοτήτων
▪ ΗΡΙ τοποθετείται σε κάλυμμα από νάιλον για να προστατεύει τις περιστροφές
▪ Το Spacer παρέχει απόσταση έλξης 1-3 mm για συμμόρφωση UL, CSA, IEC
▪ Όλα τα υλικά που χρησιμοποιούνται είναι αναγνωρισμένα UL94-VO
▪ Θερμοκρασία λειτουργίας:-40oCέως +105oC. Κατάλληλο για 50Hz έως 500KHz
▪ Διατίθεται σε κάθετη ή οριζόντια στερέωση
▪ Εφαρμογή περιλαμβάνει φιλτράρισμα γραμμών ηλεκτρικής ενέργειας, EMI/REI για τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη
▪ Διατίθεται σε κατακόρυφη τοποθέτηση κεφαλής για εύκολη συναρμολόγηση PCB
▪ Εύκολη τοποθέτηση πλακέτας FR-4 Καλή αντοχή στις δονήσεις
Καρτόνι/παλέτα CMC Κίνα

Ηλεκτρικά χαρακτηριστικά:

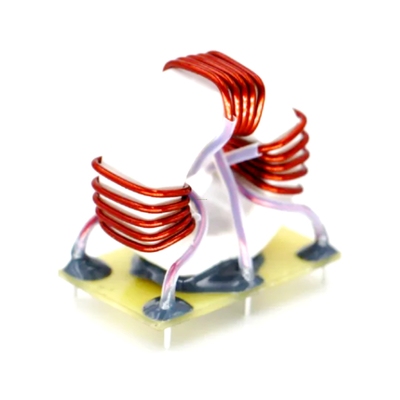

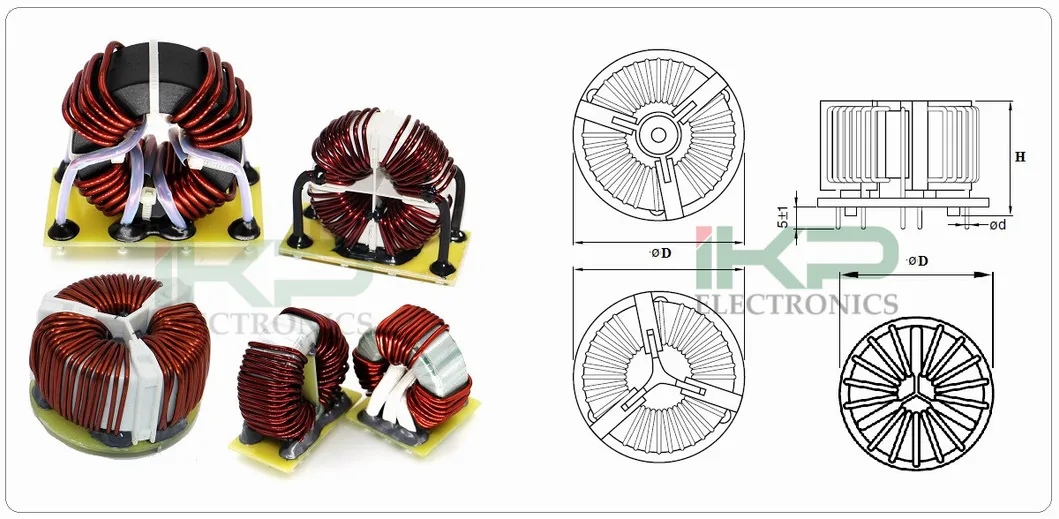

Επικεφαλής τοροειδής ενσωματωμένη κοινή λειτουργία γραμμής θόλωμα

Μέρος Νο. #TOD-L-I(A)	Δυνατότητα επαγωγής	Μαξ. Ντι. Αντίσταση	Τρέχουσα Αξιολόγηση	Εγκατάσταση	Μέγεθος (mm) Κωδικός μεγέθους κυλίνδρου Α×Β×Γ
#T310-280-13	0.280mH	2.9milli-ohm	13Α	Οριζόντια	38×38×19
#T250-425-8	0.425mH	4.26milli-ohm	8Α	Βόρειος	32×30×21
#T310-580-13	0.580mH	10 χιλιοστά ωμ	13Α	Βόρειος	38×38×18
#T250-1000-8	1.000mH	00,02 Ωμ	8Α	Βόρειος	30×28×13
#T220-1000-3.2	1.000mH	15.3milli-ohm	3.2Α	Βόρειος	26×26×17
#T220-1500-2	1.500mH	180,0 milli-ohm	3.2Α	Βόρειος	26×26×18
#T220-1800-5	1.800mH	00,05 ωμ	5Α	Οριζόντια	26×28×18
#T220-2200-5	2.200mH	00,04 ωμ.	5Α	Βόρειος	26×26×19
#T250-3500-1.5	3.500mH	800,0 milli-ohm	1.5Α	Οριζόντια	30×32×16
#T250-3700-4	3.700mH	0.007 Ωμ	4Α	Βόρειος	30×32×17
#T310-7200-2.5	7.200mH	930,0 milli-ohm	2.5Α	Οριζόντια	38×40×18
# T310-11000-1.5	11.000mH	1840,0 milli-ohm	1.5Α	Βόρειος	40×40×19

Χαμηλό προφίλ, μικρού μεγέθους κοινό τρόπο πνιγμού

Μέρος Νο. #TOD-L-I(A)	Δυνατότητα επαγωγής	Μαξ. Ντι. Αντίσταση	Συνεχές ρεύμα Αξιολόγηση	Εγκατάσταση	Μέγεθος (mm) Κωδικός μεγέθους κυλίνδρου Α×Β×Γ
#T220-1180-7.5	1.180mH	12.5milli-ohms	7.5 Amps	Οριζόντια	26×28×20
# T220-65-23.5	65.000μH	0.9milli-ohms	23.5 Amps	Βόρειος	26×26×18
#T220-100-19	100.000μH	10,3 milli-ohms	19 Άμπερ	Βόρειος	28×26×18
#T220-180-15	180.000μH	2.5milli-ohms	15 Άμπερες	Βόρειος	26×26×20
#T220-470-12	470.000μH	40,0 εκατομμυρίων Ωμ	12 Άμπερες	Βόρειος	28×26×18
#T220-880-9	880.000μH	6.5milli-ohms	9 Άμπερες	Οριζόντια	28×30×20

Σφραγίσματα γραμμών υψηλού ρεύματος κοινής λειτουργίας

Μέρος Νο. #TOD-L-I(A)	Δυνατότητα επαγωγής	Μαξ. Ντι. Αντίσταση	Τρέχουσα Αξιολόγηση	Εγκατάσταση	Μέγεθος (mm) Κωδικός μεγέθους κυλίνδρου Α×Β×Γ
#T310-100-30	0.100mH	30,0 εκατομμυρίων Ωμ	30 Ampère	Οριζόντια	38×40×18
#T310-100-30A	0.100mH	30,0 εκατομμυρίων Ωμ	30 Ampère	Βόρειος	36×36×15
#T310-150-20	0.150mH	30,4 milli-ohms	20Αμύες	Οριζόντια	36×36×16
#T310-150-20A	0.150mH	30,4 milli-ohms	20Αμύες	Βόρειος	38×38×18
#T310-150-30	0.150mH	3.5milli-ohms	30 Ampère	Βόρειος	38×38×19
#T250-200-15	0.200mH	5milli-ohms	15 Άμπερες	Οριζόντια	30×28×15
#T310-200-18	0.200mH	5milli-ohms	18 Άμπερες	Οριζόντια	36×36×16
#T310-200-15A	0.200mH	5milli-ohms	15 Άμπερες	Βόρειος	38×38×18
#T250-200-18	0.200mH	5milli-ohms	18 Άμπερες	Βόρειος	30×28×15
#T250-300-15	0.300mH	70,3 milli-ohms	15 Άμπερες	Οριζόντια	30×32×18
#T250-300-15A	0.300mH	70,3 milli-ohms	15 Άμπερες	Βόρειος	30×28×17
#T250-600-9	0.600mH	10milli-ohms	9 Άμπερες	Οριζόντια	30×30×18
#T250-600-9	0.600mH	10milli-ohms	9 Άμπερες	Βόρειος	30×28×19
