Name: Δορυφορικοί συστοιχείς κοινού τρόπου τύπου Sq/UC3325
Brand: IKP Electronics Co., Ltd.
SKU: Η σειρά IKP-LF-CMC-SQ3325
Price: 0.16 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Κοινή λειτουργία τσοκ

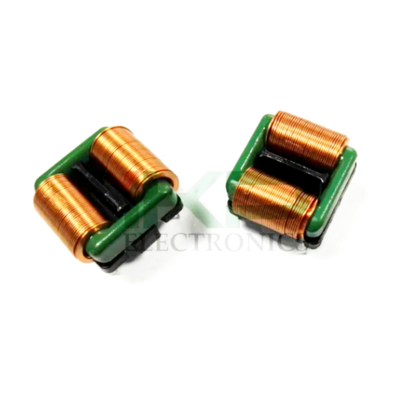

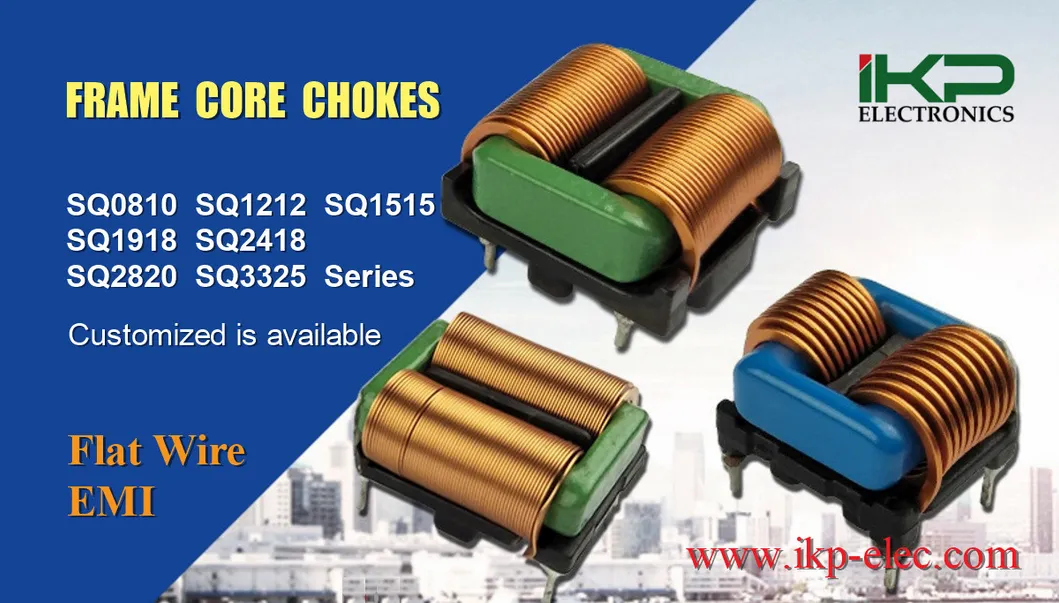

Δορυφορικοί συστοιχείς κοινού τρόπου τύπου Sq/UC3325

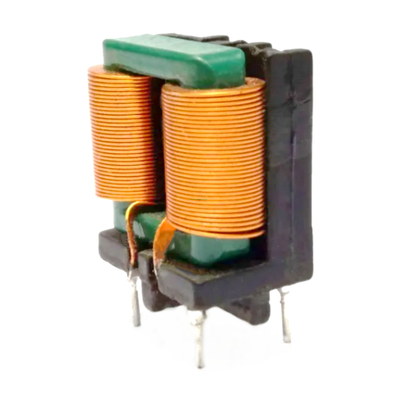

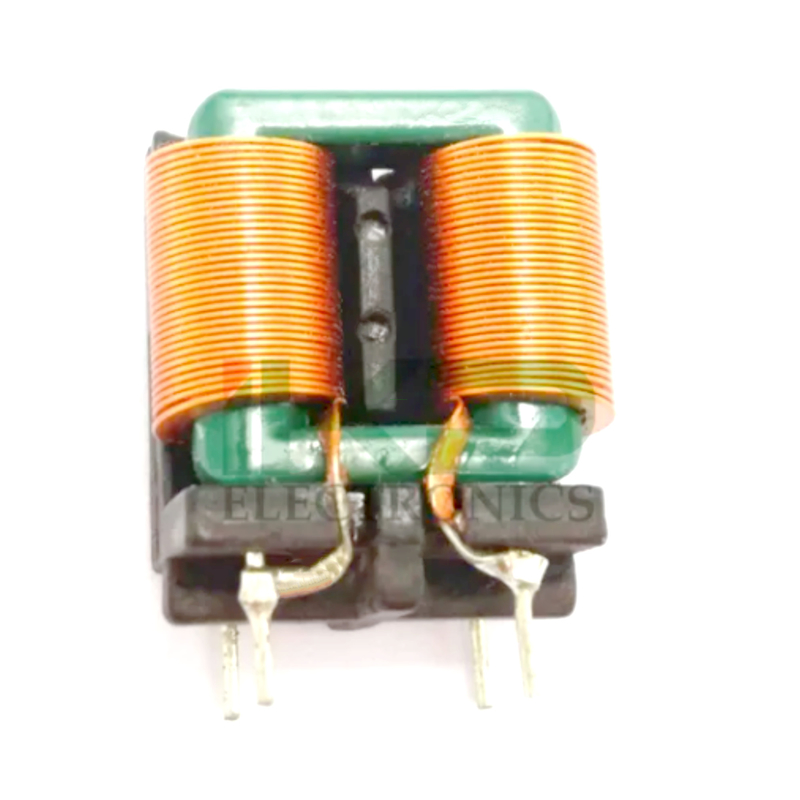

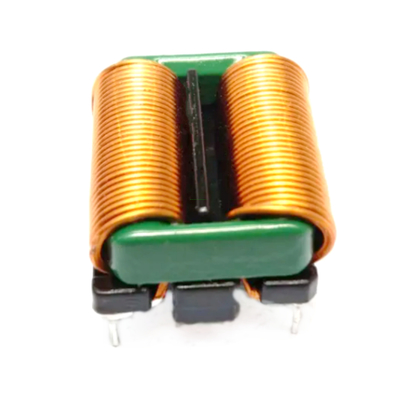

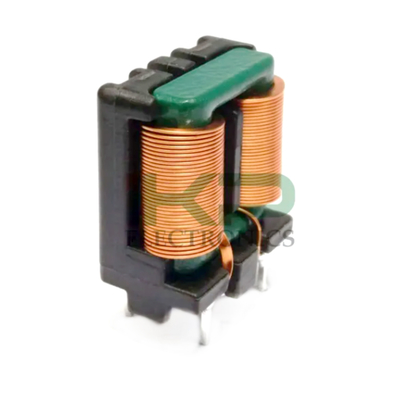

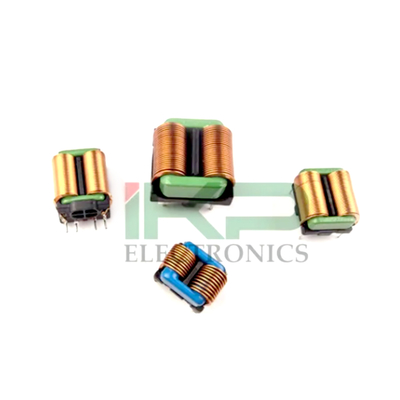

Sq/UC3325 Type Flat Line Common Mode Inductors

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	IKP
Πιστοποίηση:	CE/UL/REACH/ROHS
Αριθμό μοντέλου:	Η σειρά IKP-LF-CMC-SQ3325

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000
Τιμή:	0.16-0.22
Συσκευασία λεπτομέρειες:	Καρτόνι
Χρόνος παράδοσης:	10-15 ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	100,000/εβδομάδα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Βασικές πληροφορίες.

Σχήμα αριθ.

Η σειρά IKP-LF-CMC-SQ3325

Συχνότητα εργασίας

Υψηλή συχνότητα

Δομή της περιστροφής

Σημερινή επικάλυψη επίπεδου σύρματος

Φύση της λειτουργίας

Στρογγυλοκύλινδρο

Δομή του μαγνητιστή

Φεριτικό σπείρωμα

Πεδίο εφαρμογής

ΕΜΕ/ΕΜΚ

Φόρμα συσκευασίας

Βιόρειος/οριζόντιος

Ετικέτα

ΙΚΠ

Αξία επαγωγού

Μεταβλητός επαγωγός

Πακέτο μεταφοράς

Καρτόνι και δίσκος

Προδιαγραφές

Σειρά SQ3325

Εμπορικό σήμα

ΙΚΠ

Καταγωγή

Κίνα

Κωδικός ΕΣ

85045000

Κατανάλωση

10000 τεμάχια/ημέρα

Περιγραφή του προϊόντος

Δορυφορικοί συστοιχείς κοινού τρόπου τύπου Sq/UC3325

Χαρακτηριστικά και χαρακτηριστικά του προϊόντος
*Μεγάλη διαδικασία περιτύλιξης επίπεδου σύρματος
*Μικρός όγκος, μεγάλο ρεύμα
*Η πυκνότητα ρεύματος μονάδας είναι 1,3 φορές ή περισσότερο από το στρογγυλό σύρμα χαλκού
*Μικρή αντίσταση συνεχούς ρεύματος, μικρή κατανεμημένη χωρητικότητα
*Εύκολο να διαλυθεί
* Εξαιρετική επίδραση και σταθερότητα του ΕΜΙ
*Παρασκευάζεται από πλήρως αυτόματη μηχανή, υψηλής απόδοσης και σταθερής ποιότητας
*Καλή αντοχή στην μόνωση και μακρά διάρκεια ζωής
*Κοντά ή οριζόντια, εξατομικευμένη είναι διαθέσιμη

Ηλεκτρικές παραμέτρους:
*Προδιαγραφές επίπεδου καλωδίου: πλάτος 1,0-2,0 mm, πάχος 0,1-0,5 mm
*Αριθμητική τάση (v): 85 έως 265 AC, 50/60Hz
*Συντελεστής περιστροφών: N1:N2=1:1
*Αντίσταση μόνωσης: 100mΩ MIN σε 500DC
*Απόκριση συχνότητας δοκιμής: 10kHz 100mV
*Περιοχή θερμοκρασίας λειτουργίας: -40oCέως + 150oC
*Αύξηση θερμοκρασίας: 50oCΕπικαιροποίηση

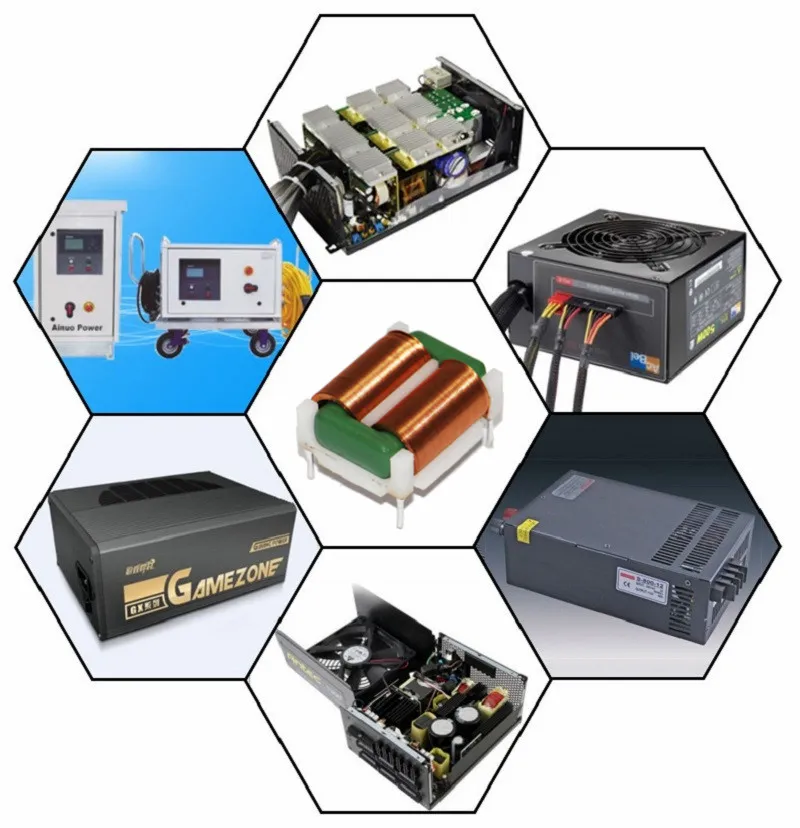

* Χρησιμοποιείται για την απορρόφηση σημάτων παρεμβολής κοινής λειτουργίας 9-30MHz
* Χρησιμοποιείται για την απορρόφηση σημάτων κοινής λειτουργίας και σημάτων διαφορικής λειτουργίας στην ζώνη 9-30MHz

Δορυφορικοί συστοιχείς κοινού τρόπου τύπου Sq/UC3325

Γενικές προδιαγραφές του προϊόντος:

Προδιαγραφές	Δυνατότητα επαγωγής ΜΙΝ 1KHZ 0,25V	Μέγεθος (mm MAX)									ρεύμα (Α)	Δύναμη ((W)
		W	D	H	Α	Ε	1#Βάση		2#Βάση		Επικαιροποίηση	Επικαιροποίηση
		W	D	H	Α	Ε	PIN 1	PIN 2	PIN 1	PIN 2	Επικαιροποίηση	Επικαιροποίηση
SQ1515V15	>15mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7mH	18	30	38	4	0.8	4 PINS		-	-	3.5	280
SQ2724V15	>15mH	18	30	38	4	0.8	4 PINS		-	-	2.5	280
SQ2724V20	>20mH	18	30	38	4	0.8	4 PINS		-	-	1.8	280
SQ2724H07	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7mH	16	30	38	4	0.8	4 PINS		-	-	2.0	300
SQ2820V20	>20mH	16	30	38	4	0.8	4 PINS		-	-	2.5	300
SQ2820V30	>30mH	16	30	38	4	0.8	4 PINS		-	-	5.0	300
SQ2820H07	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3325V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3325V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3325V10	>10mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3325V25	>25mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12mH	28	45	16	4	1.0	39	21	-	-	7	600

*Διατίθεται προσαρμοσμένο.

Δορυφορικοί συστοιχείς κοινού τρόπου τύπου Sq/UC3325

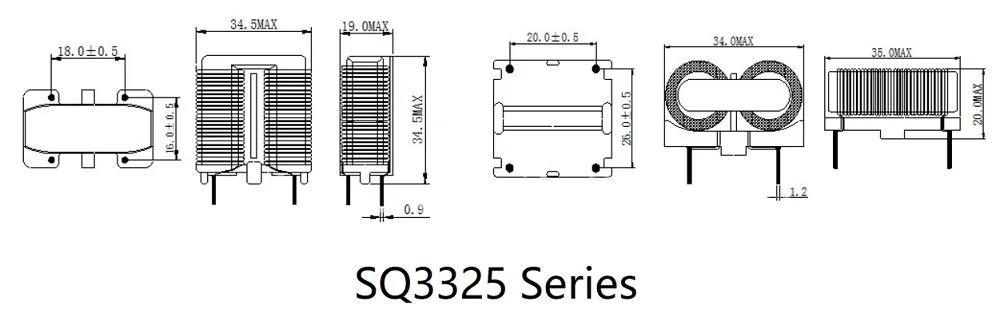

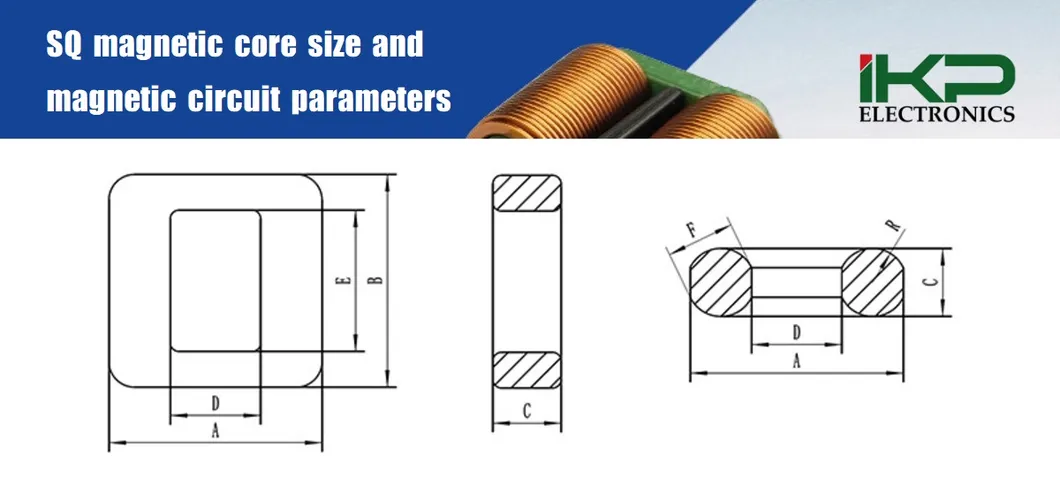

SQ μέγεθος μαγνητικού πυρήνα και παράμετροι μαγνητικού κυκλώματος:

Προδιαγραφή μαγνητικού πυρήνα	Μέγεθος μαγνητικού πυρήνα (μετά την ψεκασμό)							Παραμέτρους μαγνητικής διαδρομής
Προδιαγραφή μαγνητικού πυρήνα	Α	Β	Γ	D	Ε	F	R	Λε ((μ)	Αε ((mm2)	Ve(mm3)	C1 ((mm-1)
Το τετράγωνο 12.5 × 12.5 × 4.8	120,8±0.4	120,8±0.4	5.2±0.3	5.2±0.3	8±0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13 × 17,5 × 5	130,4±0.4	17.9±0.4	50,4±0.3	4.2±0.3	12.9±0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5 × 21.6 × 5	13.9±0.4	22±0.4	5.3±0.3	4.1±0.3	150,6±0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15 × 15 × 5	15.5±0.4	15.5±0.4	5.3±0.3	50,8±0.3	10.9±0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5 × 18.6 × 5	16±0.4	19±0.4	6.3±0.3	4.5±0.3	130,8±0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3 × 15.5 × 6	160,6±0.4	150,8±0.4	6±0.3	5.2±0.3	10.5±0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17 × 20,6 × 6	17.3±0.5	20.9±0.5	6.3±0.3	50,7±0.3	14±0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5 × 24 × 6	170,8±0.5	24.5±0.5	6.3±0.3	6.2±0.3	18.9±0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3 × 19.5 × 6	180,6±0.5	190,8±0.5	6.3±0.3	7.2±0.3	13.3±0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3 × 20.8 × 6	180,6±0.5	20.9±0.5	6.3±0.3	70,4±0.3	14.5±0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6 × 15.6 × 6.8	19±0.4	16±0.4	60,6±0.3	6.0±0.3	13±0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20 × 22,5 × 6.8	20±0.5	220,8±0.5	60,6±0.3	70,4±0.3	15.2±0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20 × 29 × 6.3	20.3±0.5	29.3±0.5	60,6±0.3	70,7±0.3	22.2±0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26 × 31 × 9	26.3±0.5	310,8±0.6	9.3±0.4	90,7±0.4	220,7±0.4	9.3	4.65	96.56	54.21	5234.96	1.78
