Προσαρμοσμένος επαγωγός κοινού τρόπου με βάση

Προσαρμοσμένος επαγωγός κοινού τρόπου με βάση

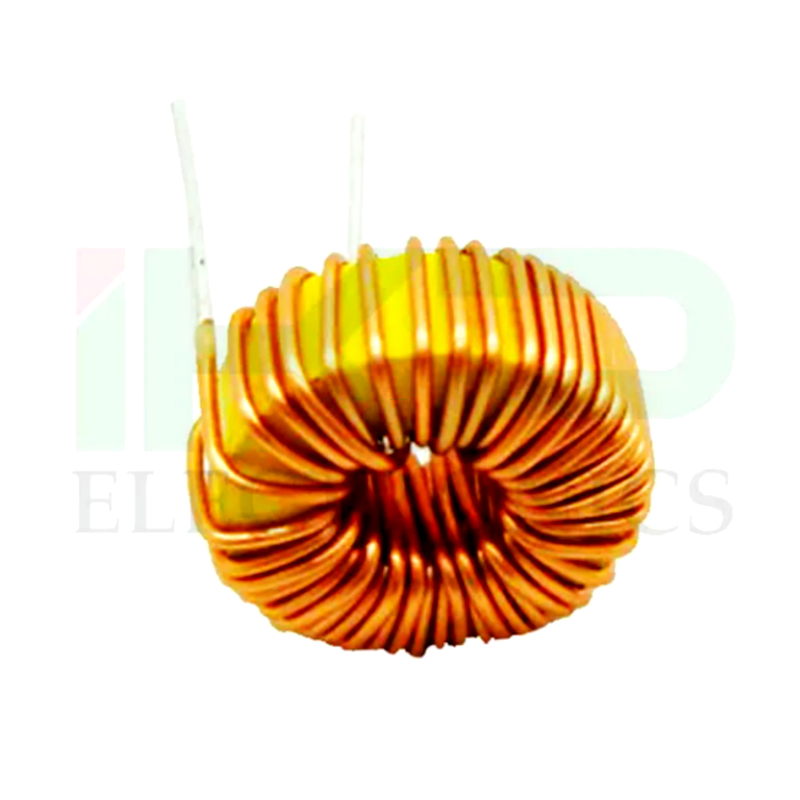

    • Customized Common Mode Coil Inductor with Base

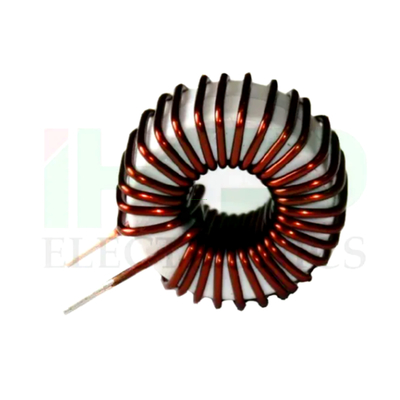

    • Customized Common Mode Coil Inductor with Base

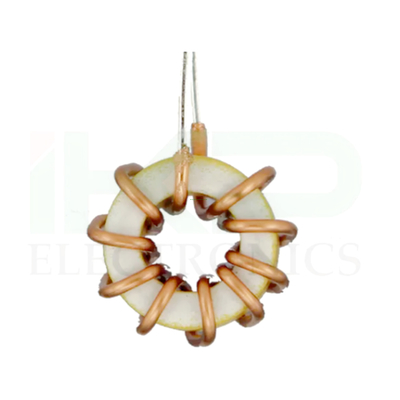

    • Customized Common Mode Coil Inductor with Base

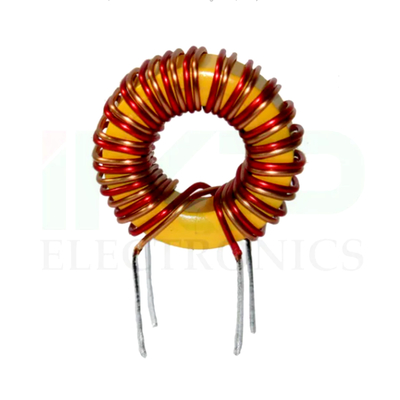

    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: IKP
    Πιστοποίηση: CE/UL/REACH/ROHS
    Αριθμό μοντέλου: ΙΚΠ-Τ10

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 1000
    Τιμή: 0.10-0.13
    Συσκευασία λεπτομέρειες: Καρτόνι
    Χρόνος παράδοσης: 10-15 ημέρες
    Όροι πληρωμής: Λ/Κ, Τ/Τ
    Δυνατότητα προσφοράς: 100,000/εβδομάδα
    Επικοινωνήστε
    Λεπτομερής Περιγραφή Προϊόντος

    Βασικές πληροφορίες.

    Σχήμα αριθ.
    ΙΚΠ-Τ10
    Συχνότητα εργασίας
    Υψηλή συχνότητα
    Δομή της περιστροφής
    Μονόστροφο
    Φύση της λειτουργίας
    Στρογγυλοκύλινδρο
    Δομή του μαγνητιστή
    Κουπίλα από χαλκό
    Πεδίο εφαρμογής
    Πνιγμός
    Αξία επαγωγού
    Μεταβλητός επαγωγός
    Πακέτο μεταφοράς
    Καρτόνι, παλέτα
    Καταγωγή
    Κίνα
    Κωδικός ΕΣ
    8504500000
    Κατανάλωση
    5000000PCS/έτος

    Περιγραφή του προϊόντος

    Προσαρμοσμένος επαγωγός κοινού τρόπου με βάση


    Χαρακτηριστικά
    1. Διαχωρισμένες περιέλιξεις για την ελάχιστη χωρητικότητα διασύνδεσης
    2. Μονόστρωμα περιτύλιξης για την υψηλότερη κοινή αντίσταση κατάστασης στο ευρύτερο εύρος συχνοτήτων
    3. Κατάλληλο για 50Hz έως 500KHz
    4Η διασταύρωση παρέχει απόσταση σύρματος 1-3 mm για συμμόρφωση UL, CSA, IEC
    5Όλα τα υλικά που χρησιμοποιούνται είναι UL94-VO αναγνωρισμένα
    6Θερμοκρασία λειτουργίας:-55 oC έως + 105 oC
    7Διατίθεται σε κάθετη ή οριζόντια στερέωση.
    8Διατίθεται σε κατακόρυφη τοποθέτηση κεφαλής για ευκολία στη συναρμολόγηση PCB
    9. Εύκολη τοποθέτηση πλακέτας FR-4 Καλή αντοχή στις δονήσεις

    Εφαρμογή
    1Αντιδραστήρας χαμηλής συχνότητας
    2Ηλιακό σύστημα
    3Σύστημα κλιματισμού
    4Συστήματα αιολικής ενέργειας
    5. Αυτοματοποιημένη μηχανή κίνησης
    6Θερμαντήρας επαγωγής
    7Εργαστήρια συγκόλλησης
    8. Κατεργασία χαρτιού
    9. RFI Πνίξη καταστολής
    10Μετατροπείς συνεχούς ρεύματος
    11. συσκευές IP και OP

    Φυσικές και ηλεκτρικές παραμέτρους απόδοσης
    Προσαρμοσμένος επαγωγός κοινού τρόπου με βάση
    Μέρος Νο. Δυνατότητα επαγωγής (mH)
    @ 1 KHz    		 ΔΕΔ (Α)
    (Μαξ)    		 DCR (mΩ)
    (Μαξ)    		 Εγκατάσταση Μέγεθος (mm)

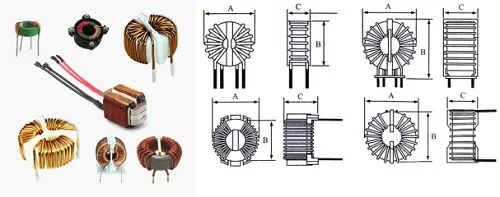

    Μέγεθος τροχιάς A × B × C
    220-65-23.5 0.065 23.5 0.9 Βόρειος 26×26×18
    220--100-19 0.100 19.0 1.3 Βόρειος 28 × 26 × 18
    220-180-15 0.180 15.0 2.5 Βόρειος 28 × 26 × 20
    220-470-12 0.470 12.0 4.0 Βόρειος 28 × 26 × 18
    220-880-9 0.880 9.0 6.5 Οριζόντια 28 × 30 × 20
    220-1000-3.2 1.000 3.2 15.3 Βόρειος 26 × 26 × 17
    220-1180-7.5 1.180 7.5 12.5 Οριζόντια 26 × 28 × 20
    220-1500-2 1.500 2.0 18.0 Βόρειος 26×26×18
    220-1800-5 1.800 5.0 50.0 Οριζόντια 26 × 28 × 18
    220-2200-5 2.200 5.0 40.0 Βόρειος 26×26×19
    250-200-15 0.200 15.0 5.0 Οριζόντια 30 × 28 × 15
    250-200-18 0.200 18.0 5.0 Βόρειος 30 × 28 × 15
    250-300-15 0.300 15.0 7.3 Οριζόντια 30 × 32 × 18
    250-300-15A 0.300 15.0 7.3 Βόρειος 38 × 28 × 17
    250-425-8 0.425 8.0 4.26 Βόρειος 32×30×21
    250-600-9 0.600 9.0 10.0 Οριζόντια 30 × 30 × 18
    250-600-9Α 0.600 9.0 10.0 Βόρειος 30 × 28 × 19
    250-1000-8 1.000 8.0 20.0 Βόρειος 30 × 28 × 13
    250-3500-1.5 3.500 1.5 80.0 Οριζόντια 30×32×16
    250-3700-4 3.700 4.0 70.0 Βόρειος 30×32×17


    Φυσικές και ηλεκτρικές παραμέτρους απόδοσης
    Μέρος Νο. Δυνατότητα επαγωγής (mH)
    @ 1 KHz    		 ΔΕΔ (Α)
    (Μαξ)    		 DCR (mΩ)
    (Μαξ)    		 Εγκατάσταση Μέγεθος (mm)
    Μέγεθος τροχιάς A × B × C
    310-100-30 0.100 30.0 3.0 Οριζόντια 38 × 40 × 18
    310-100-30Α 0.100 30.0 3.0 Βόρειος 36 × 36 × 15
    310-150-20 0.150 20.0 3.4 Οριζόντια 36 × 36 × 16
    310-150-20Α 0.150 20.0 3.4 Βόρειος 38×38×18
    310-150-30 0.150 30.0 3.5 Βόρειος 38×38×19
    310-200-15 0.200 15.0 5.0 Βόρειος 38×38×18
    310-200-18 0.200 18.0 5.0 Οριζόντια 38×38×19
    310-280-13 0.280 13.0 2.9 Βόρειος 28 × 26 × 18
    310-580-13 0.580 13.0 10.0 Βόρειος 38×38×18
    310-7200-2.5 7.200 2.5 93.0 Οριζόντια 38 × 40 × 18
    310-11000-1.5 11.000 1.5 184.0 Βόρειος 40×40×19
