Φηρίτης πυρήνας φίλτρο κοινού τρόπου επαγωγός

Φηρίτης πυρήνας φίλτρο κοινού τρόπου επαγωγός

    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: IKP
    Πιστοποίηση: CE/UL/REACH/ROHS
    Αριθμό μοντέλου: ΙΚΠ-ACL-058

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 1000
    Τιμή: 0.06-0.08
    Συσκευασία λεπτομέρειες: Καρτόνι
    Χρόνος παράδοσης: 10-15 ημέρες
    Όροι πληρωμής: Λ/Κ, Τ/Τ
    Δυνατότητα προσφοράς: 100,000/εβδομάδα
    Επικοινωνήστε
    Λεπτομερής Περιγραφή Προϊόντος

    Βασικές πληροφορίες.

    Σχήμα αριθ.
    ΙΚΠ-ACL-058
    Συχνότητα εργασίας
    Υψηλή συχνότητα
    Δομή της περιστροφής
    Πολυεπίπεδη σπείρα
    Φύση της λειτουργίας
    Στρογγυλοκύλινδρο
    Δομή του μαγνητιστή
    Κουπίλα από χαλκό
    Πεδίο εφαρμογής
    Πνιγμός
    Φόρμα συσκευασίας
    Γενικά
    Ετικέτα
    Οργανωτής κατασκευής
    Αξία επαγωγού
    Μεταβλητός επαγωγός
    Πακέτο μεταφοράς
    Καρτόνι, παλέτα
    Καταγωγή
    Κίνα
    Κωδικός ΕΣ
    8504500000
    Κατανάλωση
    5000000PCS/έτος

    Περιγραφή του προϊόντος

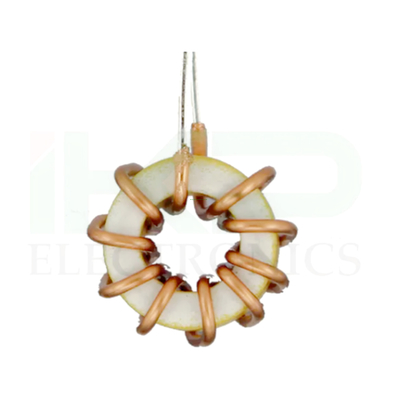

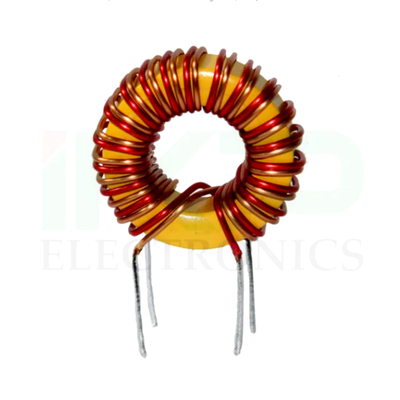

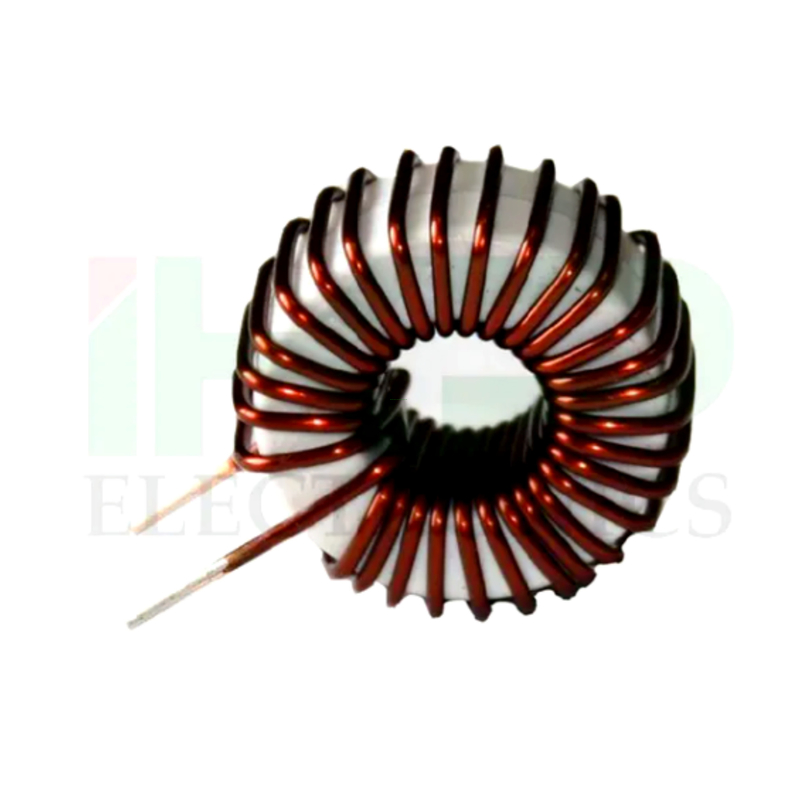

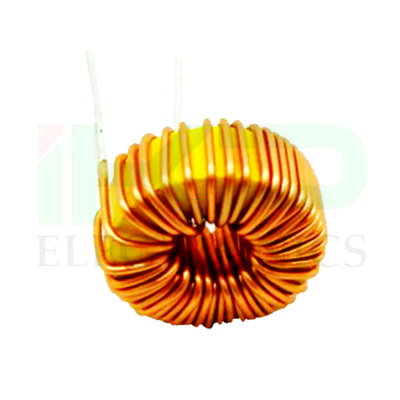

    Φηρίτης πυρήνας φίλτρο κοινού τρόπου επαγωγός

    Χαρακτηριστικά
    1. Διαχωρισμένες περιέλιξεις για την ελάχιστη χωρητικότητα διασύνδεσης
    2. Μονόστρωμα περιτύλιξης για την υψηλότερη κοινή αντίσταση κατάστασης στο ευρύτερο εύρος συχνοτήτων
    3. Κατάλληλο για 50Hz έως 500KHz
    4Η διασταύρωση παρέχει απόσταση σύρματος 1-3 mm για συμμόρφωση UL, CSA, IEC
    5Όλα τα υλικά που χρησιμοποιούνται είναι UL94-VO αναγνωρισμένα
    6Θερμοκρασία λειτουργίας:-55 oC έως + 105 oC
    7Διατίθεται σε κάθετη ή οριζόντια στερέωση.
    8Διατίθεται σε κατακόρυφη τοποθέτηση κεφαλής για ευκολία στη συναρμολόγηση PCB
    9. Εύκολη τοποθέτηση πλακέτας FR-4 Καλή αντοχή στις δονήσεις

    Εφαρμογή
    1Αντιδραστήρας χαμηλής συχνότητας
    2Ηλιακό σύστημα
    3Σύστημα κλιματισμού
    4Συστήματα αιολικής ενέργειας
    5. Αυτοματοποιημένη μηχανή κίνησης
    6Θερμαντήρας επαγωγής
    7Εργαστήρια συγκόλλησης
    8. Κατεργασία χαρτιού
    9. RFI Πνίξη καταστολής
    10Μετατροπείς συνεχούς ρεύματος
    11. συσκευές IP και OP

    Φυσικές και ηλεκτρικές παραμέτρους απόδοσης
    Φηρίτης πυρήνας φίλτρο κοινού τρόπου επαγωγός
    Μέρος Νο. Δυνατότητα επαγωγής (mH)
    @ 1 KHz    		 ΔΕΔ (Α)
    (Μαξ)    		 DCR (mΩ)
    (Μαξ)    		 Εγκατάσταση Μέγεθος (mm)

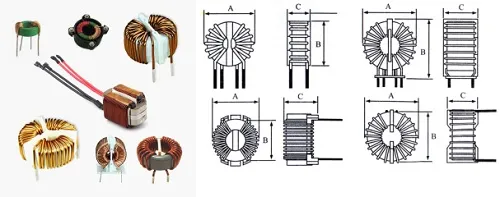

    Μέγεθος τροχιάς A × B × C
    220-65-23.5 0.065 23.5 0.9 Βόρειος 26×26×18
    220--100-19 0.100 19.0 1.3 Βόρειος 28 × 26 × 18
    220-180-15 0.180 15.0 2.5 Βόρειος 28 × 26 × 20
    220-470-12 0.470 12.0 4.0 Βόρειος 28 × 26 × 18
    220-880-9 0.880 9.0 6.5 Οριζόντια 28 × 30 × 20
    220-1000-3.2 1.000 3.2 15.3 Βόρειος 26 × 26 × 17
    220-1180-7.5 1.180 7.5 12.5 Οριζόντια 26 × 28 × 20
    220-1500-2 1.500 2.0 18.0 Βόρειος 26×26×18
    220-1800-5 1.800 5.0 50.0 Οριζόντια 26 × 28 × 18
    220-2200-5 2.200 5.0 40.0 Βόρειος 26×26×19
    250-200-15 0.200 15.0 5.0 Οριζόντια 30 × 28 × 15
    250-200-18 0.200 18.0 5.0 Βόρειος 30 × 28 × 15
    250-300-15 0.300 15.0 7.3 Οριζόντια 30 × 32 × 18
    250-300-15A 0.300 15.0 7.3 Βόρειος 38 × 28 × 17
    250-425-8 0.425 8.0 4.26 Βόρειος 32×30×21
    250-600-9 0.600 9.0 10.0 Οριζόντια 30 × 30 × 18
    250-600-9Α 0.600 9.0 10.0 Βόρειος 30 × 28 × 19
    250-1000-8 1.000 8.0 20.0 Βόρειος 30 × 28 × 13
    250-3500-1.5 3.500 1.5 80.0 Οριζόντια 30×32×16
    250-3700-4 3.700 4.0 70.0 Βόρειος 30×32×17


    Φυσικές και ηλεκτρικές παραμέτρους απόδοσης
    Μέρος Νο. Δυνατότητα επαγωγής (mH)
    @ 1 KHz    		 ΔΕΔ (Α)
    (Μαξ)    		 DCR (mΩ)
    (Μαξ)    		 Εγκατάσταση Μέγεθος (mm)
    Μέγεθος τροχιάς A × B × C
    310-100-30 0.100 30.0 3.0 Οριζόντια 38 × 40 × 18
    310-100-30Α 0.100 30.0 3.0 Βόρειος 36 × 36 × 15
    310-150-20 0.150 20.0 3.4 Οριζόντια 36 × 36 × 16
    310-150-20Α 0.150 20.0 3.4 Βόρειος 38×38×18
    310-150-30 0.150 30.0 3.5 Βόρειος 38×38×19
    310-200-15 0.200 15.0 5.0 Βόρειος 38×38×18
    310-200-18 0.200 18.0 5.0 Οριζόντια 38×38×19
    310-280-13 0.280 13.0 2.9 Βόρειος 28 × 26 × 18
    310-580-13 0.580 13.0 10.0 Βόρειος 38×38×18
    310-7200-2.5 7.200 2.5 93.0 Οριζόντια 38 × 40 × 18
    310-11000-1.5 11.000 1.5 184.0 Βόρειος 40×40×19
