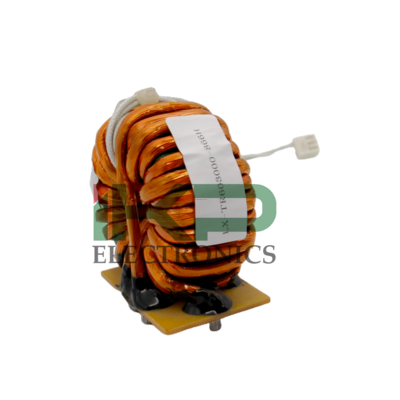

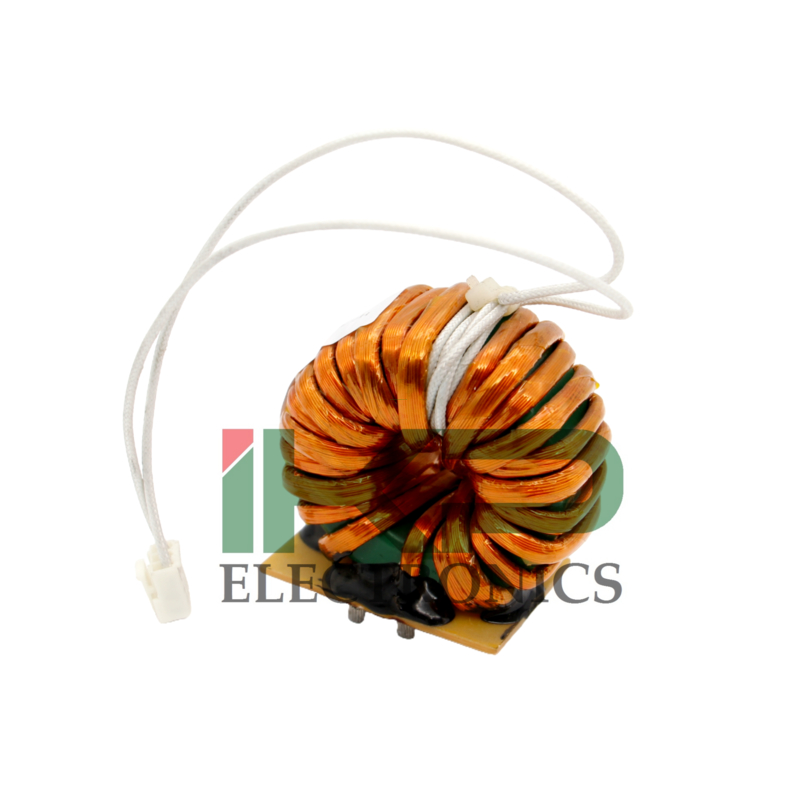

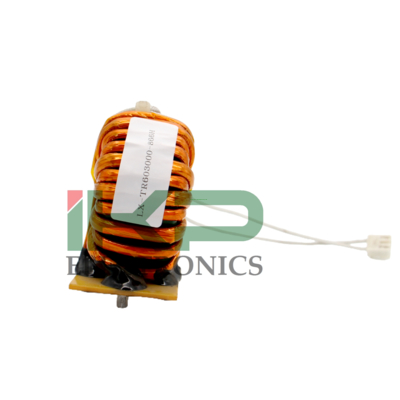

Name: IKP-PTT-120-70-30 Μοντέλο 315-400A Μετασχηματιστής Ισχύος Τοροειδούς Πυρήνα από Άμορφο Κράμα για Μηχανή Συγκόλλησης Inverter
Brand: IKP Electronics Co., Ltd.
SKU: IKP-PTT-120-70-30
Price: 22.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Μετασχηματιστές υψηλής συχνότητας

IKP-PTT-120-70-30 Μοντέλο 315-400A Μετασχηματιστής Ισχύος Τοροειδούς Πυρήνα από Άμορφο Κράμα για Μηχανή Συγκόλλησης Inverter

IKP-PTT-120-70-30 Model 315-400A Welder Current Amorphous Alloy Core Toroidal Power Transformer for Inverter Welding Machine

Λεπτομέρειες:

Place of Origin:	CHINA
Μάρκα:	IKP
Πιστοποίηση:	CE/UL/REACH/ROHS
Model Number:	IKP-PTT-120-70-30

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1000
Τιμή:	20.00-25.00
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Βασικές Πληροφορίες

Μοντέλο NO.

Σειρά IKP-PT100*60*20

Πυρήνας

Μετασχηματιστής από Άμορφο Κράμα

Μέθοδος Ψύξης

Μετασχηματιστής Ξηρού Τύπου

Τύπος περιέλιξης

Μετασχηματιστής Διπλής Περιέλιξης

Πιστοποίηση

ISO9001-2000, ISO9001, CCC, RoHS

Χρήση

Μονοφασικός Μετασχηματιστής

Χαρακτηριστικά Συχνότητας

Υψηλή Συχνότητα

Σχήμα Πυρήνα

Δακτύλιος

Μάρκα

OEM

Πακέτο Μεταφοράς

Χαρτοκιβώτιο

Προδιαγραφές

T100*60*20

Εμπορικό Σήμα

IKP

Προέλευση

Κίνα

Κωδικός HS

85045000

Δυνατότητα Παραγωγής

500000/Έτος

Περιγραφή Προϊόντος

IKP-PTT-120-70-30 Μοντέλο 315-400A Μετασχηματιστής Ισχύος Τοροειδούς Πυρήνα από Άμορφο Κράμα για Μηχανή Συγκόλλησης Inverter

Συνήθως οι μετασχηματιστές παλμών μονής άκρης των συγκολλητών τόξου υψηλής ισχύος απαιτούν πυρήνες μετασχηματιστών με χαμηλή απώλεια υψηλής συχνότητας, υψηλό Bs και χαμηλό Br. Έτσι, το φίλτρο εξόδου και η επαγωγή αποθήκευσης ενέργειας απαιτούν τα χαρακτηριστικά υψηλού Bs, χαμηλής απώλειας και σταθερής διαπερατότητας. Σε αυτή την περίπτωση, κάναμε οριζόντια μαγνητική επεξεργασία σε νανοκρυσταλλικό κράμα για την κατασκευή των πυρήνων μετασχηματιστών με χαμηλό Br και σταθερή διαπερατότητα.

Η IKP ELECTRONICS είναι κορυφαίος κατασκευαστής εξαρτημάτων από μη κρυσταλλικά και νανοκρυσταλλικά κράματα υψηλής απόδοσης. Η υψηλής απόδοσης νανοκρυσταλλική εξαιρετικά λεπτή ταινία, ο μη κρυσταλλικός αντιδραστήρας για ηλιακούς μετατροπείς και η επαγωγή φίλτρου κοινού τρόπου EMC έχουν ιδιαίτερα εξαιρετικό τεχνικό επίπεδο και εξαιρετική ποιότητα, επιτρέποντας στους πελάτες μας να αποκτήσουν πλεονεκτήματα σε βασικούς ανταγωνιστικούς τομείς.

Η πολιτική διαχείρισης της IKP «ποιότητα πρώτη, πίστωση πάνω απ' όλα και έμφαση στην πρακτικότητα», επικεντρώθηκε στην ανάπτυξη και την παραγωγή προϊόντων. Οι απαιτήσεις του πελάτη είναι η ώθησή μας για πρόοδο, η ικανοποίηση του πελάτη είναι ο στόχος μας. Θέλουμε να έχουμε την προσοχή και την υποστήριξή σας, ας συνεργαστούμε για το αμοιβαίο μας όφελος.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ:
1. Νέο υλικό: Ο μαγνητικός πυρήνας από νανοκρυσταλλικό κράμα έχει υψηλή αντίσταση, υψηλή μαγνητική διαπερατότητα, υψηλή ένταση μαγνητικής επαγωγής κορεσμού και υψηλή σταθερότητα θερμοκρασίας.
2. Νέος σχεδιασμός: Η δομή της νέας περιέλιξης είναι πιο συμπαγής και η απώλεια ενέργειας είναι πολύ μικρή. Η επαγωγή διαρροής είναι μόνο 2 ~ 20uH, που είναι το ένα δέκατο από αυτή των παρόμοιων μετασχηματιστών. Επομένως, ο σχεδιασμός του συστήματος γίνεται απλός και βολικός.
3. Μικρότερο μέγεθος και μεγαλύτερη χωρητικότητα: Κάθε γραμμάριο νανοκρυσταλλικού υλικού του νέου μετασχηματιστή μπορεί να εκτελέσει μετατροπή ισχύος 15W-25W (γενικά μόνο 8-9W) σε συχνότητα 20KHz.
4. Ασφάλεια, υψηλή απόδοση, εξοικονόμηση ενέργειας: Η εξαιρετικά χαμηλή απώλεια καθιστά την απόδοση του μετασχηματιστή πάνω από 99% και ο ρυθμός συνέχειας φορτίου φτάνει το 100%. Υπάρχει καλή μόνωση μεταξύ του πρωτεύοντος και του δευτερεύοντος και η τάση αντοχής υπερβαίνει τα 10.000 βολτ. Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές, οι νέοι μετασχηματιστές έχουν απαράμιλλα πλεονεκτήματα και εναλλακτικές λύσεις.

ΕΦΑΡΜΟΓΗ:
Τα άμορφα και νανοκρυσταλλικά υλικά μπορούν να αντικαταστήσουν τα υλικά φερρίτη. Κύριοι τομείς εφαρμογής: Τροφοδοσία φόρτισης DC υψηλής συχνότητας υψηλής ισχύος στην αεροδιαστημική και τη ναυτιλία, τροφοδοσία DC υψηλής ισχύος υψηλής συχνότητας για αστική και βιομηχανική χρήση, φορτιστής, συγκολλητική μηχανή μετατροπέα, τροφοδοσία ηλεκτρολυτικής επιμετάλλωσης, εξοπλισμός φόρτισης ηλεκτρικών οχημάτων, τροφοδοσία θέρμανσης επαγωγής υψηλής συχνότητας, τροφοδοσία ψεκασμού τόξου μετατροπέα υψηλής συχνότητας, τροφοδοσία συγκόλλησης αγωγών θέρμανσης, τροφοδοσία επιφανειακής εναπόθεσης ηλεκτρικού σπινθήρα, τροφοδοσία φορτιστή υψηλής ισχύος, τροφοδοτικό μεταγωγής, τροφοδοτικό μετατροπέα, αδιάλειπτη παροχή ρεύματος κ.λπ.

ΔΕΙΓΜΑ ΚΑΙ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΓΓΕΛΙΑΣ:
Απαιτούνται είσοδος και έξοδος;
Απαιτήσεις πίεσης;
Χαλκός ή αλουμίνιο;
Μέγεθος προϊόντος, όπως διάμετρος, ύψος, μήκος καλωδίων;
Τα δείγματα χρεώνονται, παρακολούθηση στην παραγγελία;
Είναι καλύτερο να έχετε σχέδια προϊόντων ή δείγματα σε είδος;
Προκαταβολή 50% κατάθεση, τα υπόλοιπα 50% κατά την παράδοση.
Ο κύριος μετασχηματιστής μετατροπέα πρέπει να προσαρμοστεί σύμφωνα με συγκεκριμένες απαιτήσεις, δεν υπάρχει τυπικό απόθεμα. Διαφορετικά σχέδια, επιλογή υλικών και διαδικασίες παραγωγής καθορίζουν διαφορετικές τελικές τιμές.

ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ:

Μοντέλο	Μέγεθος πυρήνα(mm)					Βασικό μέγεθος			Αποτελεσματική διατομή	Μαγνητικό	Συνιστώμενο
									Αποτελεσματική διατομή	μονοπάτι		ισχύς
						(mm)			- περιοχή διατομής	μονοπάτι		ισχύς	Ρεύμα συγκολλητή
						(mm)			- περιοχή διατομής	μήκος		P(f=20kHz)	Ρεύμα συγκολλητή
									S(cm2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A

Σημείωση: ο παραπάνω πίνακας είναι το τυπικό μοντέλο του πυρήνα. μπορούμε επίσης να παράγουμε μετασχηματιστές άλλων προδιαγραφών σύμφωνα με τις προδιαγραφές του πελάτη.
