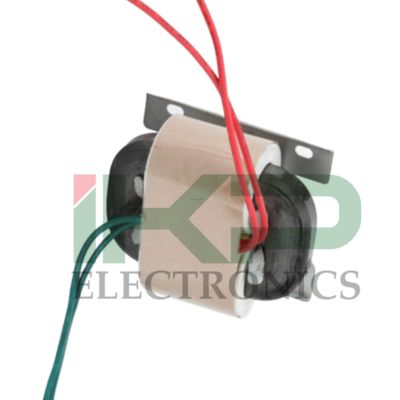

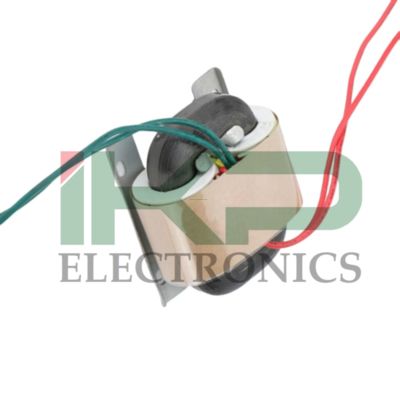

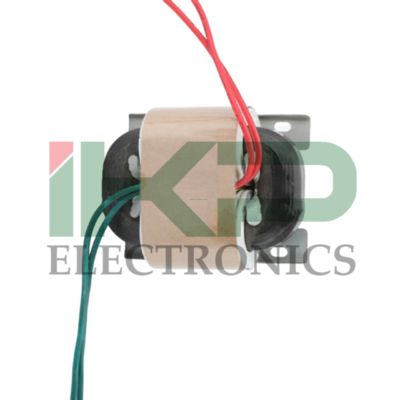

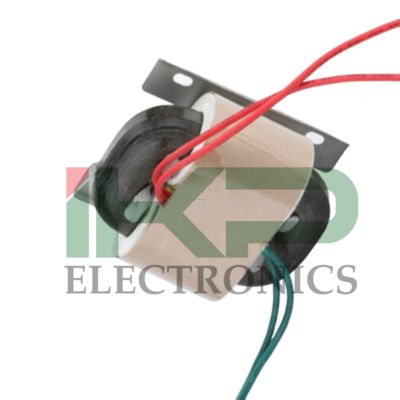

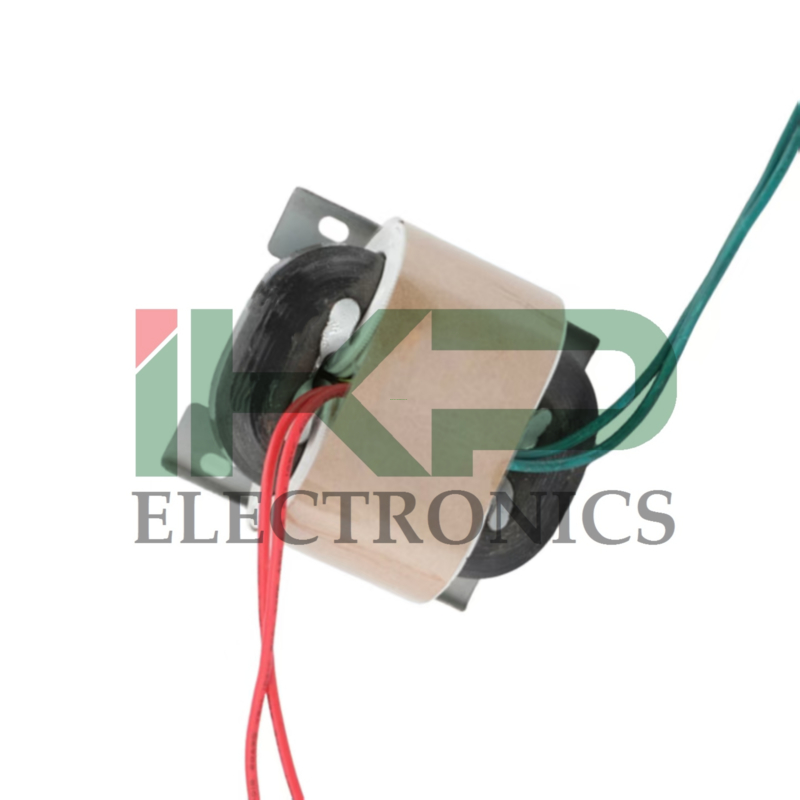

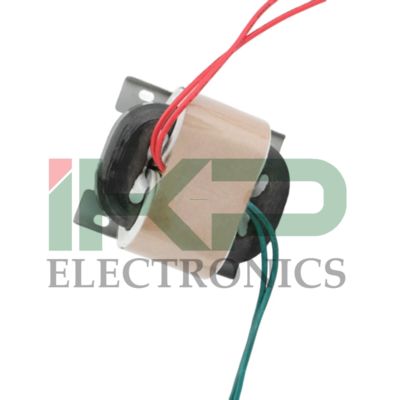

R Core Φυσικές Διαστάσεις Μετασχηματιστή Με Ονομαστική Ισχύ 90-130VA

Βασικά Πλεονεκτήματα

1. Συμπαγές Μέγεθος και Μικρό Βάρος:Ο μετασχηματιστής τύπου R χρησιμοποιεί έναν αδιαίρετο, περιελιγμένο πυρήνα με ομοιόμορφη κυκλική διατομή. Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές E-I ή C-core, μπορεί να είναι περίπου 30% μικρότερος σε όγκο και 40% ελαφρύτερος σε βάρος. Αυτός ο συμπαγής σχεδιασμός διευκολύνει την ενσωμάτωσή του σε συσκευές με περιορισμούς χώρου.

2. Υψηλή Απόδοση και Χαμηλή Απώλεια: Λόγω του απρόσκοπτου πυρήνα που είναι κατασκευασμένος από χάλυβα πυριτίου υψηλής διαπερατότητας, οι απώλειες σιδήρου μειώνονται σημαντικά. Επιπλέον, η μικρή απόσταση μεταξύ των περιελίξεων και του πυρήνα συντομεύει την απόσταση μεταφοράς ενέργειας, επιτυγχάνοντας αποδόσεις άνω του 90%. Επιπλέον, το μέσο μήκος στροφής του χάλκινου σύρματος είναι μικρότερο, γεγονός που μειώνει περαιτέρω τις αντιστάσεις και την αύξηση της θερμοκρασίας.

3. Χαμηλή Επαγωγική Διαρροή και Ισχυρή Καταστολή EMI: Η δομή χωρίς κενά του πυρήνα και η ισορροπημένη περιέλιξη έχουν ως αποτέλεσμα εξαιρετικά χαμηλή διαρροή μαγνητικής ροής. Ελαχιστοποιεί αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές (EMI) σε κοντινά ηλεκτρονικά εξαρτήματα χωρίς να απαιτείται πρόσθετη θωράκιση. Αυτό το χαρακτηριστικό είναι ιδιαίτερα σημαντικό σε εφαρμογές όπως ιατρικός εξοπλισμός και όργανα ακριβείας όπου η καθαρότητα του σήματος είναι κρίσιμη.

4. Χαμηλός Θόρυβος και Χαμηλή Αύξηση Θερμοκρασίας: Ο αδιαίρετος πυρήνας απορροφά την μαγνητοσυστολική τάση και, σε συνδυασμό με υλικά χαμηλής απώλειας, εξασφαλίζει πολύ αθόρυβη λειτουργία. Ταυτόχρονα, οι ελάχιστες αντιστάσεις δημιουργούν λιγότερη θερμότητα, οδηγώντας σε εξαιρετικό έλεγχο της θερμοκρασίας και καταλληλότητα για συνεχή μακροχρόνια λειτουργία.

5. Ασφάλεια και Επιβράδυνση Φλόγας: Οι πρωτεύουσες και δευτερεύουσες περιελίξεις κατασκευάζονται ξεχωριστά χρησιμοποιώντας PBT καρούλια, παρέχοντας ανώτερη μόνωση που συμμορφώνεται με πολλαπλά διεθνή πρότυπα ασφαλείας. Η χρήση επιβραδυντικών φλόγας υλικών ενισχύει περαιτέρω την αντοχή της συσκευής στη φωτιά.

6. Μικρό Ρεύμα Διέγερσης: Ένας καλά σχεδιασμένος μετασχηματιστής τύπου R έχει σημαντικά μειωμένο ρεύμα διέγερσης, το οποίο μειώνει την κατανάλωση ενέργειας χωρίς φορτίο. Αυτό το καθιστά ιδανικό για σενάρια που απαιτούν μεγάλες περιόδους ενεργοποίησης αλλά με διακυμάνσεις φορτίων.

Τυπικές Εφαρμογές

• Οικιακές Συσκευές: Χρησιμοποιείται σε μονάδες ισχύος για κλιματιστικά, ψυγεία, πλυντήρια ρούχων και άλλες συσκευές για την παροχή σταθερής μετατροπής τάσης και λειτουργίας χαμηλού θορύβου.
• Συστήματα Φωτισμού: Λειτουργεί ως μετασχηματιστής υποβιβασμού για φωτισμό χαμηλής τάσης (π.χ., φωτισμός τοπίου, βιτρίνες), εξασφαλίζοντας ασφαλή και αποδοτική παροχή ρεύματος.
• Μικρός Μηχανικός Εξοπλισμός: Παρέχει απομονωμένη ισχύ για κυκλώματα ελέγχου σε εργαλειομηχανές και συστήματα αυτοματισμού, διασφαλίζοντας την ασφάλεια και τη σταθερότητα της λειτουργίας.

Φυσικές Διαστάσεις του Μετασχηματιστή
Αριθμός Μοντέλου	A	W	X	E	F	G	B	C	T	t	Χωρητικότητα AV	Βάρος kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Ονομαστική Ισχύς		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Τάση Εισόδου		220V/380V
Τάση Εξόδου	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Διάμετρος * Ύψος mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Απόσταση κέντρων οπών mm		45*33		68*48		55*45		70*60		70*60		75*65
Βάρος kg		0.25		0.4		0.5		0.7		0.9		1
Σημείωση: Όλες οι διαστάσεις μετρώνται χειροκίνητα. Το πραγματικό προϊόν ενδέχεται να διαφέρει.

.
