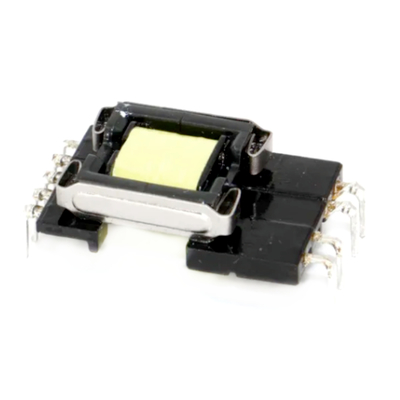

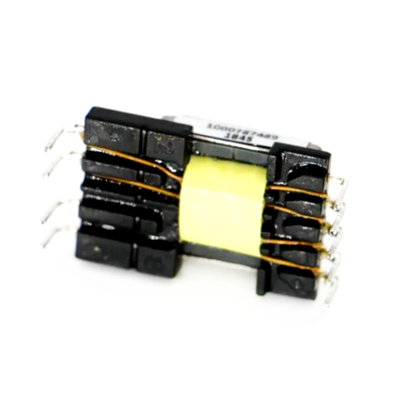

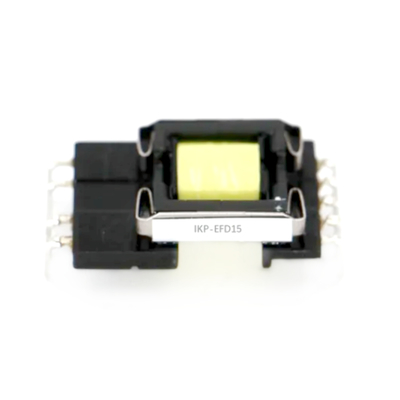

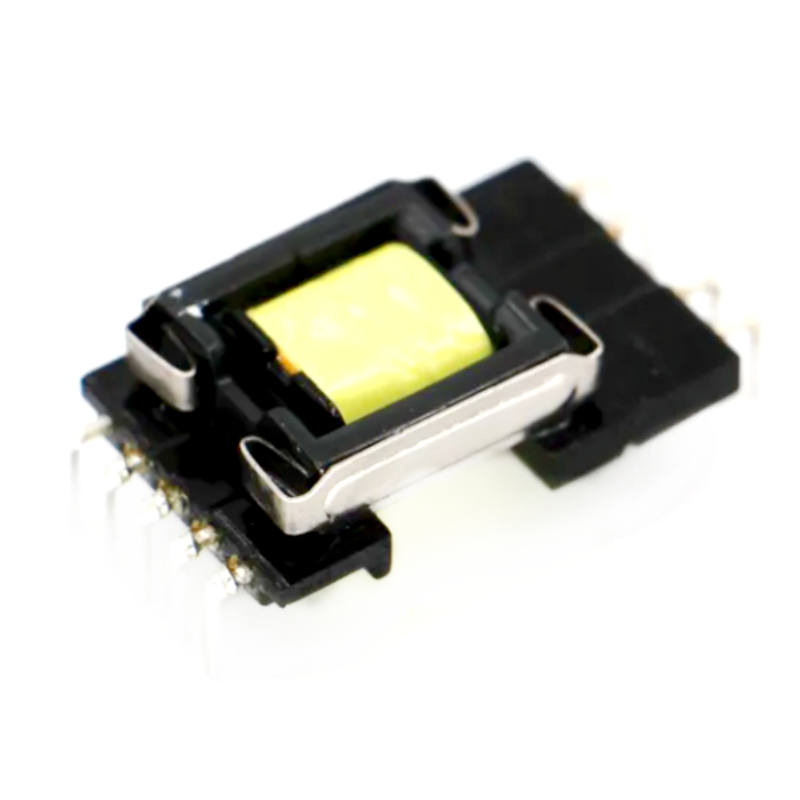

Name: Μετασχηματιστής υψηλής συχνότητας τύπου Efd15 SMD με κλιπ (5+4Pin)
Brand: IKP Electronics Co., Ltd.
Price: 0.72 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Μετασχηματιστές CCFL

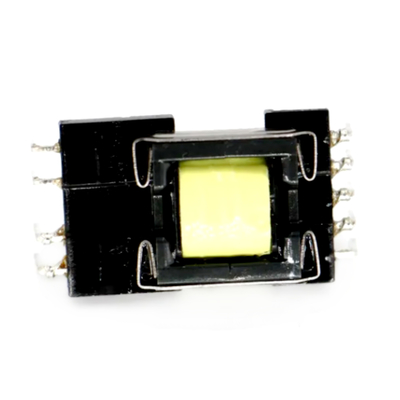

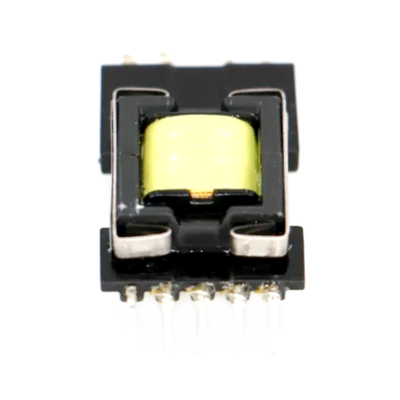

Μετασχηματιστής υψηλής συχνότητας τύπου Efd15 SMD με κλιπ (5+4Pin)

Efd15 SMD Type High Frequency Transformer with Clip (5+4Pin)

Λεπτομέρειες:

Μάρκα:	IKP

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1000
Τιμή:	0.72-0.77
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Βασικές Πληροφορίες

Αριθμός Μοντέλου

IKP-LF-EFD15

Συχνότητα Λειτουργίας

Υψηλή Συχνότητα

Δομή περιέλιξης

Πηνίο Πολλαπλών Στρώσεων

Φύση Λειτουργίας

Πηνίο Απαγωγής

Δομή Μαγνήτισης

Πηνίο Φερρίτη

Εύρος Εφαρμογής

Απαγωγέας

Μορφή Συσκευασίας

Πηνία Ισχύος

Μάρκα

Ikp

Τιμή Επαγωγής

Μεταβλητός Επαγωγέας

Πακέτο Μεταφοράς

Χαρτοκιβώτιο και Δίσκος

Προδιαγραφές

IKP-LF-EFD15-002R

Εμπορικό Σήμα

IKP-ELEC

Προέλευση

Κίνα

Κωδικός HS

85043190

Δυνατότητα Παραγωγής

50000PCS/Ημέρα

Περιγραφή Προϊόντος

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
1. Συχνότητα λειτουργίας: 50~200KHz
2. Μικρή διαρροή μαγνητικής ροής, εύκολη στη λειτουργία, ειδικά για τη μικρογραφία του σχεδιασμού τροφοδοσίας.
3. Η συχνότητα ισχύος λόγω εργασίας, οι κανονισμοί ασφαλείας και άλλες απαιτήσεις του διαφορετικού επιπέδου θερμοκρασίας θα αλλάξουν.
1. Συχνότητα λειτουργίας: 50~200KHz
2. Μικρή διαρροή μαγνητικής ροής, εύκολη στη λειτουργία, ειδικά για τη μικρογραφία του σχεδιασμού τροφοδοσίας.
3. Η συχνότητα ισχύος λόγω εργασίας, οι κανονισμοί ασφαλείας και άλλες απαιτήσεις του διαφορετικού επιπέδου θερμοκρασίας θα αλλάξουν.

Φυσικές και Ηλεκτρικές Παράμετροι Απόδοσης:

Τύπος	Δομή Σχήματος	Διάσταση						Εύρος ισχύος
Τύπος	Δομή Σχήματος	A	B	C	D	E	F	Εύρος ισχύος
EP7	Οριζόντια	10.0Max	10.0±0.5	7.6±0.5	3.5±0.3	2.4±0.3	5.3±0.5	8W Max
EP10		12.0Max	10.9±0.5	11.0±0.5	3.5±0.3	2.5±0.3	7.5±0.5	15W Max
EP13		15.0Max	11.7±0.5	13.7±0.5	3.5±0.3	2.5±0.3	10.0±0.5	20W Max
EP17		20.0Max	15.0±0.5	19.0±0.5	4.0±0.3	5.0±0.3	15.0±0.3	25W Max
EPC13		14.5Max	7.5±0.5	13.4±0.5	3.5±0.3	2.5±0.3	10.5±0.5	15W Max
EPC17		19.0Max	9.7±0.5	15.5±0.5	3.5±0.3	3.0±0.3	13.0±0.5	20W Max
EPC19		21.0Max	9.5±0.5	19.0±0.5	2.5±0.3	2.5±0.3	21.2±0.5	25W Max
EPC25		27.0Max	15.7±0.5	24.9±0.5	3.5±0.3	5.0±0.3	20.0±0.5	45W Max
EP7	SMD	10.0Max	8.25±0.5	6.6±0.5	0.3±0.1	2.5±0.3	8.9±0.5	4.5W Max
EP10		12.0Max	9.0±0.5	10.5±0.5	0.2±0.1	2.5±0.3	14.6±0.5	8W Max
EP13		14.0Max	10.0±0.5	13.0±0.5	0.4±0.1	2.5±0.3	17.0±0.5	15W Max
EPC10		11.5Max	4.65±0.5	9.0±0.5	0.25±0.1	2.5±0.3	11.5±0.5	8W Max
EPC13		15.0Max	6.7±0.5	14.2±0.5	0.2±0.1	3.0±0.3	19.7±0.5	15W Max
EPC17		19.0Max	9.4±0.5	17.3±0.5	0.3±0.1	3.5±0.3	23.0±0.5	20W Max
EPC19		21.0Max	9.6±0.5	19.0±0.5	0.35±0.1	2.5±0.3	24.1±0.5	25W Max
