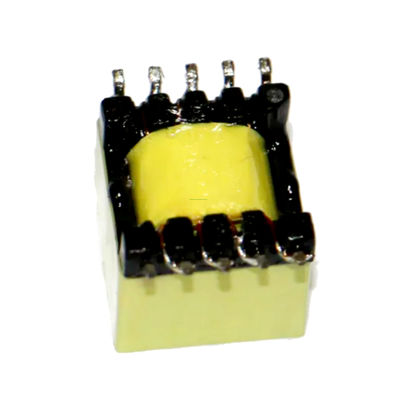

Name: Προσαρμοσμένος μετασχηματιστής υψηλής συχνότητας τύπου Ep13 με πιστοποιητικά UL/Ce/RoHS
Brand: IKP Electronics Co., Ltd.
SKU: Δελτίο ΕΚΑΧ, αριθ.
Price: 0.23 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Μετασχηματιστές υψηλής συχνότητας

Προσαρμοσμένος μετασχηματιστής υψηλής συχνότητας τύπου Ep13 με πιστοποιητικά UL/Ce/RoHS

Customized Factory Supplied Ep13 Type High Frequency Transformer with UL/Ce/RoHS Certitificates

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	IKP
Πιστοποίηση:	CE/UL/REACH/ROHS
Αριθμό μοντέλου:	Δελτίο ΕΚΑΧ, αριθ.

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000
Τιμή:	0.23-0.26
Συσκευασία λεπτομέρειες:	Καρτόνι
Χρόνος παράδοσης:	10-15 ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	100,000/εβδομάδα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Βασικές Πληροφορίες

Μοντέλο NO.

TF-EP130000-001R

Συχνότητα Λειτουργίας

Υψηλή Συχνότητα

Δομή περιέλιξης

Πολλαπλών στρώσεων πηνίο

Φύση της Λειτουργίας

Υψηλή Συχνότητα

Δομή Μαγνήτισης

Πηνίο Φερρίτη

Εύρος Εφαρμογής

Choke

Μορφή Συσκευασίας

Επαγωγέας Chip

Μάρκα

Ikp

Τιμή Επαγωγέα

Μεταβλητός Επαγωγέας

Πακέτο Μεταφοράς

Χαρτοκιβώτιο

Προδιαγραφή

EP13

Εμπορικό Σήμα

IKP

Προέλευση

Κίνα

Κωδικός HS

85043090

Δυνατότητα Παραγωγής

50000 τεμάχια/Ημέρα

Περιγραφή Προϊόντος

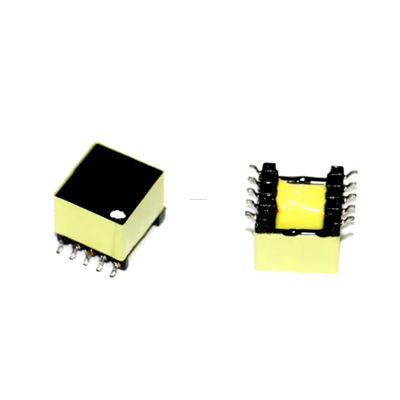

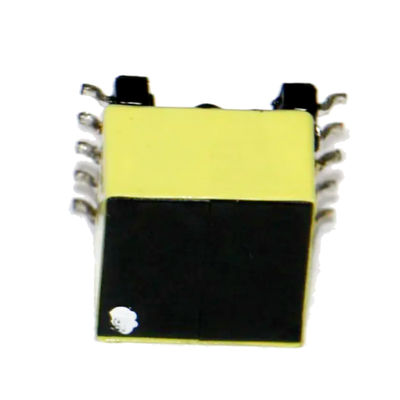

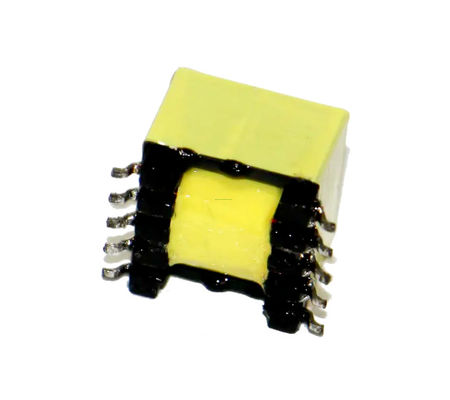

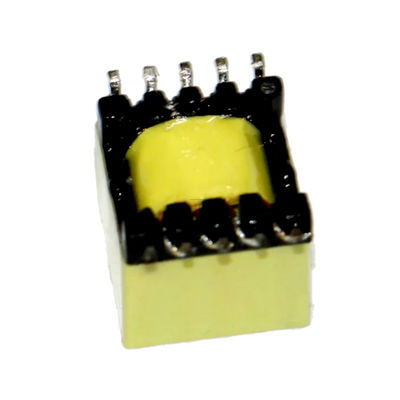

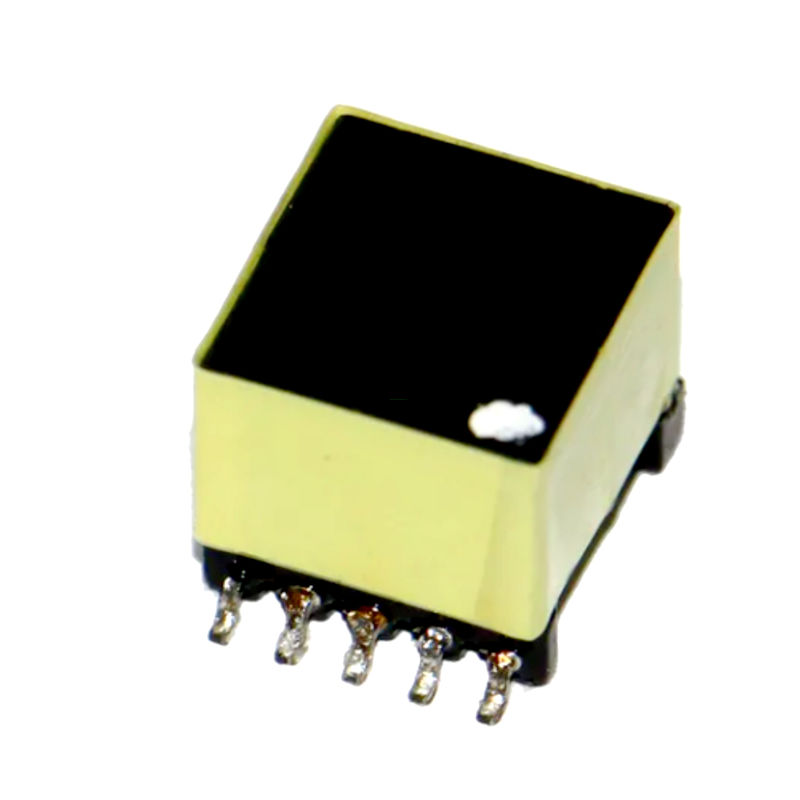

Προσαρμοσμένος μετασχηματιστής υψηλής συχνότητας τύπου Ep13 με πιστοποιητικά UL/Ce/RoHS

Χαρακτηριστικά:
1. Συχνότητα λειτουργίας: 50~200KHz
2. Μικρή διαρροή μαγνητικής ροής, εύκολη στη λειτουργία, ειδικά για τη μικρογραφία του σχεδιασμού τροφοδοσίας.
3. Η συχνότητα ισχύος λόγω εργασίας, οι κανονισμοί ασφαλείας και άλλες απαιτήσεις του διαφορετικού επιπέδου θερμοκρασίας θα αλλάξουν.

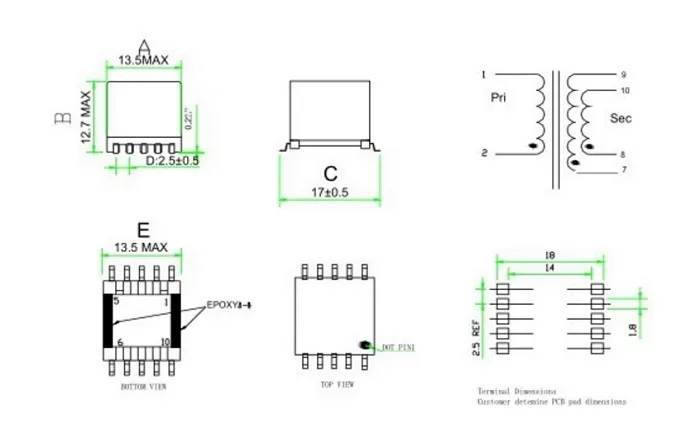

Φυσικές και Ηλεκτρικές Παράμετροι Απόδοσης:

Τύπος	Δομή Σχήματος	Διάσταση						Εύρος ισχύος
Τύπος	Δομή Σχήματος	A	B	C	D	E	F	Εύρος ισχύος
EP7	Οριζόντιο	10.0Max	10.0±0.5	7.6±0.5	3.5±0.3	2.4±0.3	5.3±0.5	8W Max
EP10		12.0Max	10.9±0.5	11.0±0.5	3.5±0.3	2.5±0.3	7.5±0.5	15W Max
EP13		15.0Max	11.7±0.5	13.7±0.5	3.5±0.3	2.5±0.3	10.0±0.5	20W Max
EP17		20.0Max	15.0±0.5	19.0±0.5	4.0±0.3	5.0±0.3	15.0±0.3	25W Max
EPC13		14.5Max	7.5±0.5	13.4±0.5	3.5±0.3	2.5±0.3	10.5±0.5	15W Max
EPC17		19.0Max	9.7±0.5	15.5±0.5	3.5±0.3	3.0±0.3	13.0±0.5	20W Max
EPC19		21.0Max	9.5±0.5	19.0±0.5	2.5±0.3	2.5±0.3	21.2±0.5	25W Max
EPC25		27.0Max	15.7±0.5	24.9±0.5	3.5±0.3	5.0±0.3	20.0±0.5	45W Max
EP7	SMD	10.0Max	8.25±0.5	6.6±0.5	0.3±0.1	2.5±0.3	8.9±0.5	4.5W Max
EP10		12.0Max	9.0±0.5	10.5±0.5	0.2±0.1	2.5±0.3	14.6±0.5	8W Max
EP13		14.0Max	10.0±0.5	13.0±0.5	0.4±0.1	2.5±0.3	17.0±0.5	15W Max
EPC10		11.5Max	4.65±0.5	9.0±0.5	0.25±0.1	2.5±0.3	11.5±0.5	8W Max
EPC13		15.0Max	6.7±0.5	14.2±0.5	0.2±0.1	3.0±0.3	19.7±0.5	15W Max
EPC17		19.0Max	9.4±0.5	17.3±0.5	0.3±0.1	3.5±0.3	23.0±0.5	20W Max
EPC19		21.0Max	9.6±0.5	19.0±0.5	0.35±0.1	2.5±0.3	24.1±0.5	25W Max
