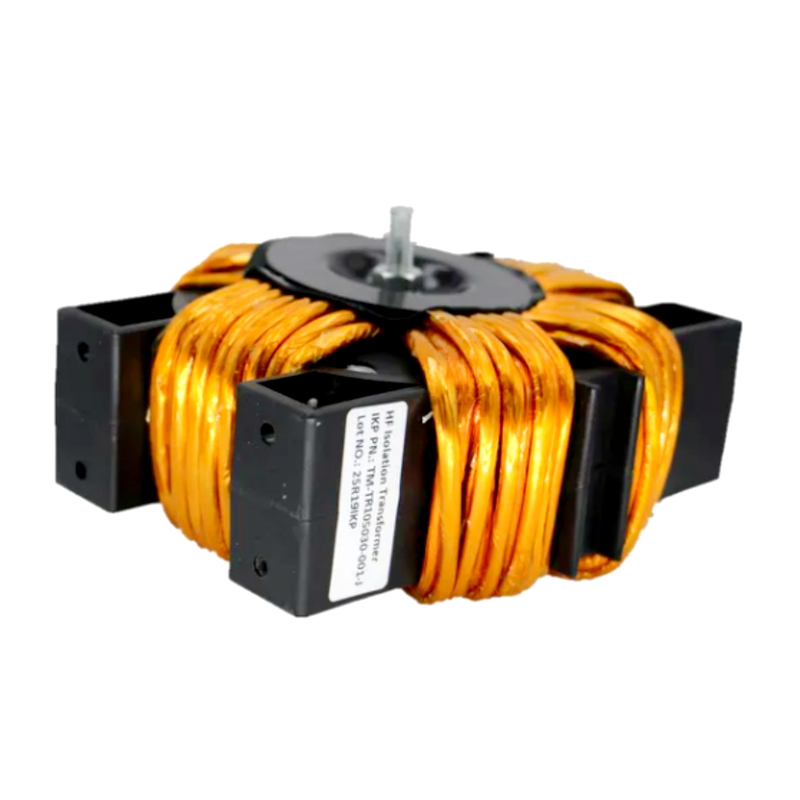

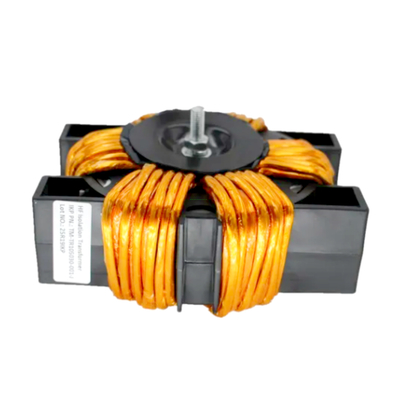

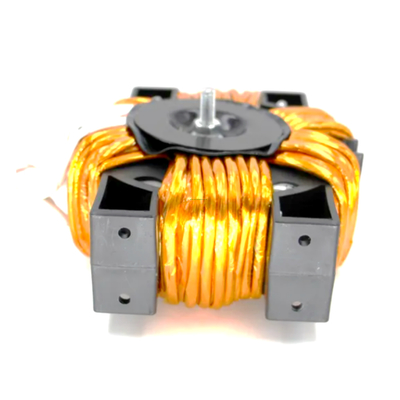

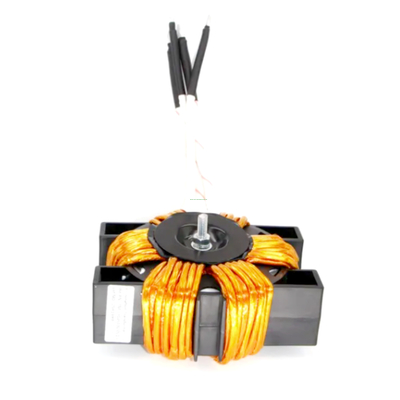

Προσαρμοσμένος Τοροειδής Άμορφος Πυρήνας Μετασχηματιστής Ισχύος Υψηλής Συχνότητας

Προσαρμοσμένος Τοροειδής Άμορφος Πυρήνας Μετασχηματιστής Ισχύος Υψηλής Συχνότητας

    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
    • Customized Toroidal Amorphous Core High Frequency Power Transformer
  • Customized Toroidal Amorphous Core High Frequency Power Transformer

    Λεπτομέρειες:

    Place of Origin: CHINA
    Μάρκα: IKP
    Πιστοποίηση: CE/UL/REACH/ROHS
    Model Number: TM-TR105030-001R02

    Πληρωμής & Αποστολής Όροι:

    Minimum Order Quantity: 1000
    Τιμή: 52.00-58.00
    Packaging Details: Carton
    Delivery Time: 10-15 days
    Payment Terms: L/C, T/T
    Supply Ability: 100,000/week
    Επικοινωνήστε
    Λεπτομερής Περιγραφή Προϊόντος

    Βασικές πληροφορίες.

    Σχήμα αριθ.
    ΤΜ-TR105030-001R02
    Κέντρο
    Μετασχηματιστής αμόρφου κράματος
    Μέθοδος ψύξης
    Μετασχηματιστής ξηρού τύπου
    Τύπος περιστροφής
    Μετασχηματιστής πολλαπλών συσπειρώσεων
    Πιστοποίηση
    ISO9001
    Χρήση
    Μετασχηματιστής μονής φάσης
    Χαρακτηριστικά συχνότητας
    Υψηλή συχνότητα
    Σχήμα πυρήνα
    Δαχτυλίδι
    Ετικέτα
    ΙΚΠ
    Πακέτο μεταφοράς
    Καρτόνι
    Προδιαγραφές

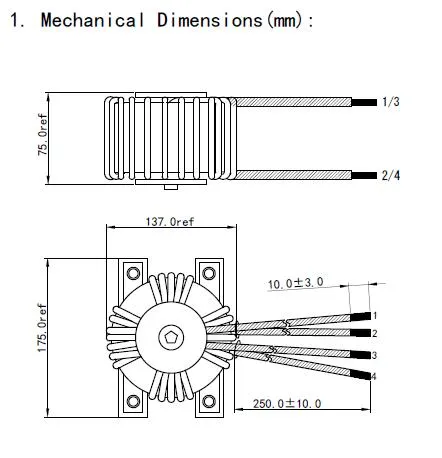

    137*75 χιλιοστά
    Εμπορικό σήμα
    ΙΚΠ
    Καταγωγή
    Κίνα
    Κωδικός ΕΣ
    8504319000
    Κατανάλωση
    1000PCS/ημέρα

    Περιγραφή του προϊόντος

    Προσαρμοσμένος Τοροειδής Άμορφος Πυρήνας Μετασχηματιστής Ισχύος Υψηλής Συχνότητας





    Προσαρμοσμένος Τοροειδής Άμορφος Πυρήνας Μετασχηματιστής Ισχύος Υψηλής Συχνότητας

    Προσαρμοσμένος Τοροειδής Άμορφος Πυρήνας Μετασχηματιστής Ισχύος Υψηλής Συχνότητας

    Προσαρμοσμένος Τοροειδής Άμορφος Πυρήνας Μετασχηματιστής Ισχύος Υψηλής Συχνότητας



    Συνήθως, οι μονοτελής μετασχηματιστές παλμών του μετατροπέα συγκόλλησης τόξου υψηλής ισχύος απαιτούν τους πυρήνες μετασχηματιστή με χαμηλή απώλεια υψηλής συχνότητας, υψηλή Bs και χαμηλή Br.Έτσι το φίλτρο εξόδου και η αποθηκευμένη ενέργεια απαιτούσαν τα χαρακτηριστικά των υψηλών BsΣε αυτή την περίπτωση, κάναμε οριζόντια μαγνητική επεξεργασία σε νανοκρυσταλλικό κράμα για να κατασκευάσουμε τους πυρήνες μετασχηματιστών με χαμηλή Br και σταθερή διαπερατότητα.


    Η IKP ELECTRONICS είναι ένας κορυφαίος κατασκευαστής κατασκευαστικών στοιχείων υψηλών επιδόσεων από μη κρυσταλλικά και νανοκρυσταλλικά κράματα.μη κρυσταλλικός αντιδραστήρας για ηλιακό μετατροπέα και EMC κοινού τρόπου φιλτράρισμα επαγωγικότητα ειδικά έχουν εξαιρετικό τεχνικό επίπεδο και εξαιρετική ποιότητα, επιτρέποντας στους πελάτες μας να αποκτήσουν πλεονεκτήματα σε βασικούς ανταγωνιστικούς τομείς.

    Η πολιτική διαχείρισης της IKP της ποιότητας πρώτα, της πίστωσης πρώτα και της πρακτικότητας υπογραμμίζεται, με επίκεντρο την ανάπτυξη και την παραγωγή προϊόντων.Η ικανοποίηση του πελάτη είναι ο στόχος μας.Θέλουμε την προσοχή και την υποστήριξή σας, ας συνεργαστούμε για το αμοιβαίο μας όφελος.

    Πλεονεκτήματα:
    1. Νέο υλικό: Ο μαγνητικός πυρήνας από νανοκρυσταλλικό κράμα έχει υψηλή αντίσταση, υψηλή μαγνητική διαπερατότητα, υψηλή ένταση μαγνητικής επαγωγής κορεσμού και σταθερότητα υψηλής θερμοκρασίας.
    2. Νέος σχεδιασμός: Η δομή του νέου τυλιγμού είναι πιο συμπαγής και η απώλεια ενέργειας είναι πολύ μικρή. Η επαγωγικότητα διαρροής είναι μόνο 2 ~ 20uH, το οποίο είναι το ένα δέκατο των παρόμοιων μετασχηματιστών.Συνεπώς, ο σχεδιασμός του συστήματος γίνεται απλός και βολικός.
    3Μικρότερο μέγεθος και μεγαλύτερη χωρητικότητα: Κάθε γραμμάριο νανοκρυσταλλικού υλικού του νέου μετασχηματιστή μπορεί να πραγματοποιήσει μετατροπή ισχύος 15W-25W (συνήθως μόνο 8-9W) σε συχνότητα 20KHz.
    4Ασφάλεια, υψηλή απόδοση, εξοικονόμηση ενέργειας: Η εξαιρετικά χαμηλή απώλεια καθιστά την απόδοση του μετασχηματιστή περισσότερο από 99%, ενώ ο ρυθμός συνέχειας φορτίου φτάνει το 100%.Υπάρχει καλή μόνωση μεταξύ του πρωτογενούς και του δευτερογενούςΣε σύγκριση με τους παραδοσιακούς μετασχηματιστές, οι νέοι μετασχηματιστές έχουν απαράμιλλα πλεονεκτήματα και εναλλακτικές λύσεις.


    Εφαρμογή:
    Τα αμόρφαι και νανοκρυσταλλικά υλικά μπορούν να αντικαταστήσουν τα υλικά φερρίτης.Υψηλής συχνότητας μετατροπέας υψηλής ισχύος παροχής συνεχούς ενέργειας για πολιτική και βιομηχανική χρήση, φορτιστή, μηχανή συγκόλλησης με μετατροπέα, τροφοδοσία ηλεκτρικού ρεύματος για ηλεκτροπληκτισμό, εξοπλισμός φόρτισης ηλεκτρικών οχημάτων, τροφοδοσία ηλεκτρικής ενέργειας υψηλής συχνότητας θέρμανσης με επαγωγή,Υψηλής συχνότητας τροφοδοσία ηλεκτρικής ενέργειας με ρεύμα τόξου με μετατροπέα, τροφοδοσία ηλεκτρικής ενέργειας συγκόλλησης σωλήνων θέρμανσης, τροφοδοσία ηλεκτρικής σπινθήρας, τροφοδοσία φορτιστή υψηλής ισχύος, τροφοδοσία διακόπτη, τροφοδοσία μετατροπέα, τροφοδοσία αδιάλειπτης,κλπ.

    ΠΡΟΒΛΗΜΑΤΙΚΟ και περιγραφή της παραγγελίας:
    Απαιτούνται είσοδος και έξοδος·
    απαιτήσεις πίεσης·
    Χάλκινο ή αλουμίνιο·
    Μέγεθος του προϊόντος, όπως διάμετρος, ύψος, μήκος καλωδίων·
    Τα δείγματα χρεώνονται, η παρακολούθηση της παραγγελίας.
    Είναι προτιμότερο να υπάρχουν σχέδια προϊόντων ή δείγματα σε είδος·
    Πλήρωσε προκαταβολή 50%, τα υπόλοιπα 50% για την παράδοση.
    Ο κύριος μετασχηματιστής μετατροπέα πρέπει να προσαρμόζεται σύμφωνα με τις ειδικές απαιτήσεις, δεν υπάρχει τυποποιημένο αποθεματικό.Η επιλογή υλικών και οι διαδικασίες παραγωγής καθορίζουν διαφορετικές τελικές τιμές.

    ΠΡΟΣΟΧΗ:

    Σχήμα Μέγεθος πυρήνα ((mm) Μέγεθος βάσης Αποτελεσματική διασταύρωση Μαγνητικά Συνιστώμενη
          οδός   Δύναμη
    (μμ) - τομεακή έκταση   ρεύμα συγκόλλησης
              μήκος   P ((f=20kHz)
                    S(cm2)
    Υπερβολικό Ταυτότητα H   Υπερβολικό Ταυτότητα H
      L ((cm)   (kw)
    ΙΚΠ-ΠΤΤ-64-40-20 64 40 20     66 37 23 1.68 16.3   2-4


    ΙΚΠ-ΠΤΤ -68-43-20 68 43 20     72 40 24 1.75 17.4


    IKP-PTT -80-50-25 80 50 25     85 44 30 2.63 20.4   4.5 100/120A

    ΙΚΠ-ΠΤΤ -100-60-20 100 60 20 105 56 23 2.80 25.1   4-5 160/200A

    IKP-PTT -104-60-30 104 60 30 110 57 35 4.38 25.9     315Α

    IKP-PTT -104-60-35 104 60 35 110 57 40 5.25 25.9     400A

    IKP-PTT -105-60-40 105 60 40 110 57 45 6.3 25.9     400/500A

    IKP-PTT -120-60-30 120 60 30 125 57 35 6.30 29.8   8-15 400/500A

    IKP-PTT -120-70-30 120 70 30 125 67 35 5.25 29.8   6 έως 10 315-400Α

    IKP-PTT -120-70-40 120 70 40 125 68 45 7.0 29.8     500A

    IKP-PTT -130-80-40 130 80 40 136 76 45 7.00 33.0   15-20 400/500A

    IKP-PTT -130-80-50 130 80 50 136 76 55 8.75 33.0   23-25 500/630Α


    IKP-PTT -130-90-50 130 90 50 136 85 56 7.00 34.5   15-20 630Α




    Σημείωση: ο παραπάνω πίνακας είναι το τυποποιημένο μοντέλο του πυρήνα. Μπορούμε επίσης να παράγουμε άλλους μετασχηματιστές προδιαγραφών σύμφωνα με τις προδιαγραφές του πελάτη.
