Name: Προσαρμοσμένοι Μετασχηματιστές Υψηλής Συχνότητας με Πυρήνα Φερρίτη Efd (EFD25)
Brand: IKP Electronics Co., Ltd.
SKU: ΙΚΠ-LF-EFD25
Price: 0.52 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Μετασχηματιστές υψηλής συχνότητας

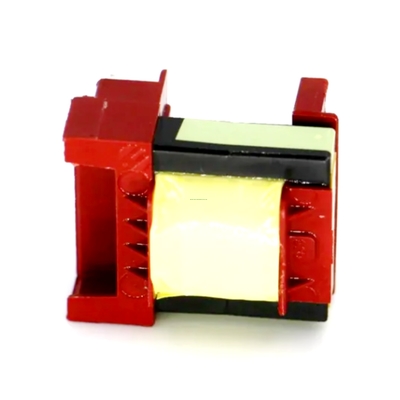

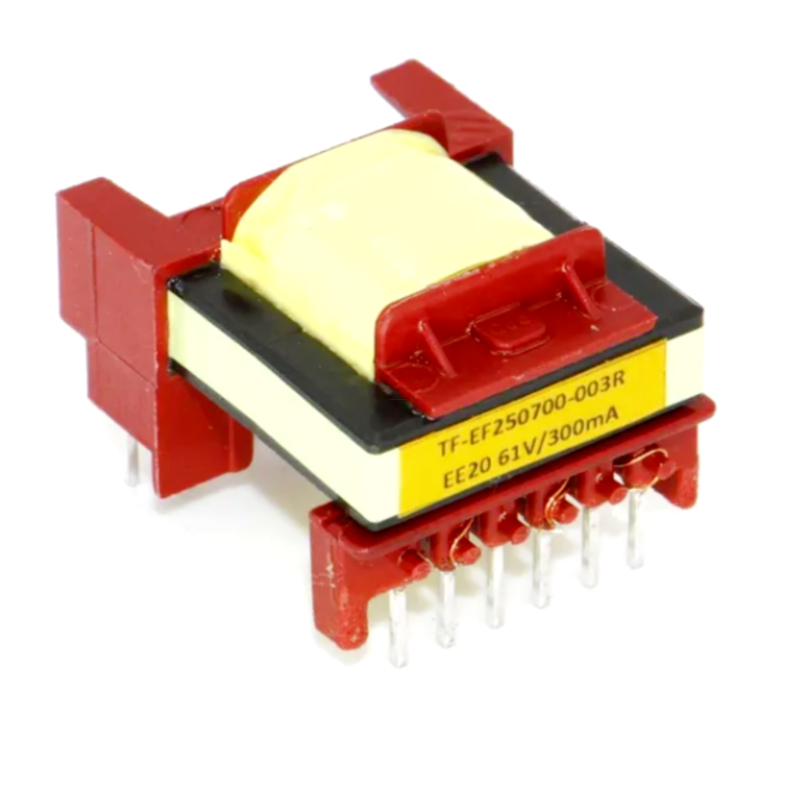

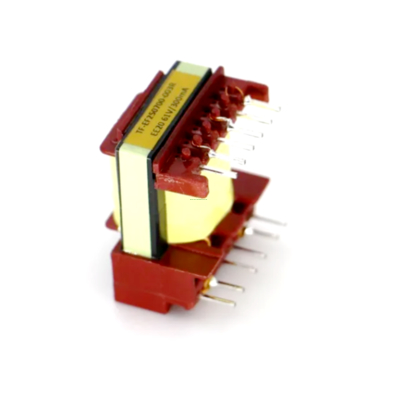

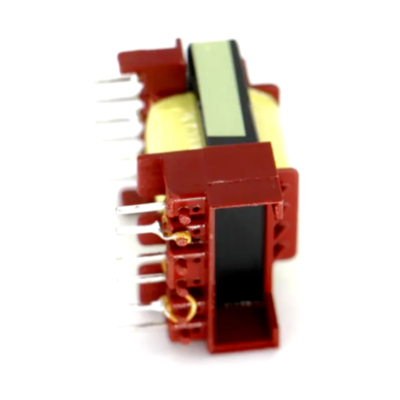

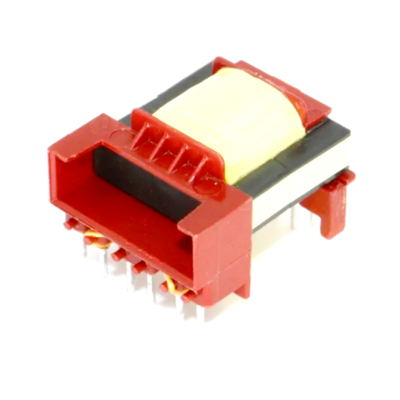

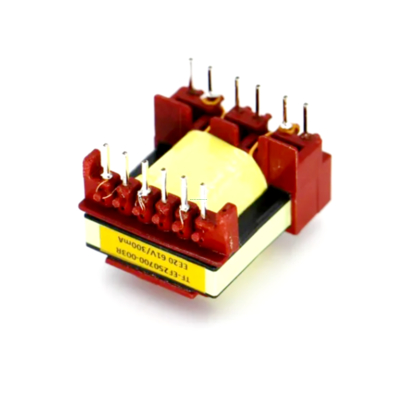

Προσαρμοσμένοι Μετασχηματιστές Υψηλής Συχνότητας με Πυρήνα Φερρίτη Efd (EFD25)

Customized Efd Ferrite Core High Frequency Transformers (EFD25)

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	IKP
Πιστοποίηση:	CE/UL/REACH/ROHS
Αριθμό μοντέλου:	ΙΚΠ-LF-EFD25

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000
Τιμή:	0.52-0.55
Συσκευασία λεπτομέρειες:	Καρτόνι
Χρόνος παράδοσης:	10-15 ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	100,000/εβδομάδα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Βασικές Πληροφορίες

Μοντέλο NO.

IKP-LF-EFD25

Πυρήνας

Μετασχηματιστής τύπου πυρήνα

Μέθοδος Ψύξης

Μετασχηματιστής ξηρού τύπου

Τύπος περιέλιξης

Μετασχηματιστής διαχωρισμένης περιέλιξης

Πιστοποίηση

ISO9001-2000, ISO9001, CCC

Χρήση

Μονοφασικός μετασχηματιστής

Χαρακτηριστικά συχνότητας

Υψηλή συχνότητα

Σχήμα πυρήνα

Efd

Μάρκα

Ikp

Πακέτο μεταφοράς

Χαρτοκιβώτιο & Δίσκος

Προδιαγραφή

ΣΕΙΡΑ EFD

Εμπορικό σήμα

IKP-ELEC

Προέλευση

Hefei, Κίνα

Κωδικός HS

85043190

Δυνατότητα παραγωγής

50000PCS/Εβδομάδα

Περιγραφή προϊόντος

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
1. Λειτουργική συχνότητα: 50~200KHz
2. Μικρή διαρροή μαγνητικής ροής, υψηλή πυκνότητα ισχύος, κατάλληλο για επίπεδο σχεδιασμό.
3. Η συχνότητα ισχύος λόγω εργασίας, οι κανονισμοί ασφαλείας και άλλες απαιτήσεις του διαφορετικού επιπέδου θερμοκρασίας θα αλλάξουν.

Φυσικές και ηλεκτρικές παράμετροι απόδοσης

Τύπος	Δομή σχήματος	Διάσταση						Εύρος ισχύος
Τύπος	Δομή σχήματος	A	B	C	D	E	F	Εύρος ισχύος
EFD10	SMD	12.0Max	5.1±0.5	14.6±0.5	0.3±0.1	2.54±0.3	12.4±0.5	12W Max
EFD12		14.0Max	6.2±0.5	16.3±0.5	0.3±0.1	3.0±0.3	20.0±0.5	15W Max
EFD15		16.5Max	7.5±0.5	14.8±0.5	0.4±0.1	2.4±0.3	21.4±0.5	25W Max
EFD20		22.0Max	9.6±0.5	20.1±0.5	0.4±0.1	3.75±0.3	25.1±0.3	30W Max
EFD25		26.5Max	12.6±0.5	26.0±0.5	0.4±0.1	5.0±0.3	31.5±0.5	45W Max
EFD30		31.5Max	11.8±0.5	31.0±0.5	3.7±0.3	5.0±0.3	40.0±0.5	100W Max
EFD40		49.0Max	12.7±0.5	44.3±0.5	4.2±0.3	5.0±0.3	65.0±0.5	350W Max
EFD50		57.0Max	12.7±0.5	48.7±0.5	4.6±0.3	5.0±0.3	72.4±0.5	650W Max
EFD15	Οριζόντιο	16.0Max	8.5±0.5	16.5±0.5	3.5±0.1	3.7±0.3	13.8±0.5	20W Max
EFD20		21.0Max	10.5±0.5	20.5±0.5	4.0±0.1	4.0±0.3	17.0±0.3	25W Max
EFD25		26.0Max	13.5±0.5	26.2±0.5	4.2±0.1	5.0±0.3	22.5±0.5	45W Max
EFD30		32.0Max	15.0±0.5	31.5±0.5	3.5±0.3	5.0±0.3	28.0±0.5	100W Max
EFD40		41.5Max	22.0±0.5	46.5±0.5	4.0±0.3	5.0±0.3	35.0±0.5	350W Max
EFD50		52.0Max	13.0±0.5	48.7±0.5	2.5±0.3	5.0±0.3	72.2±0.5	550W Max
