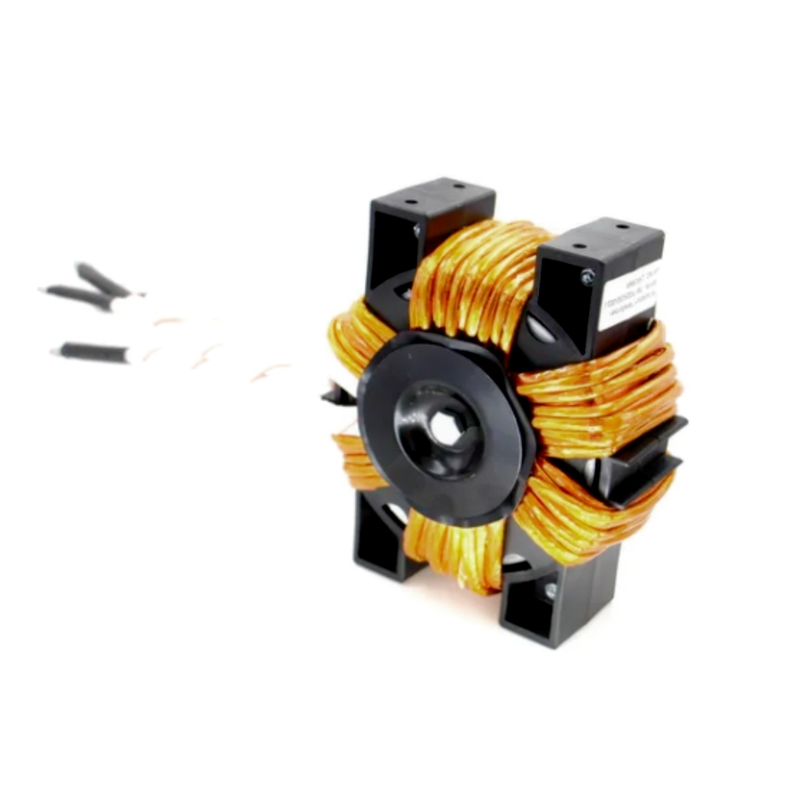

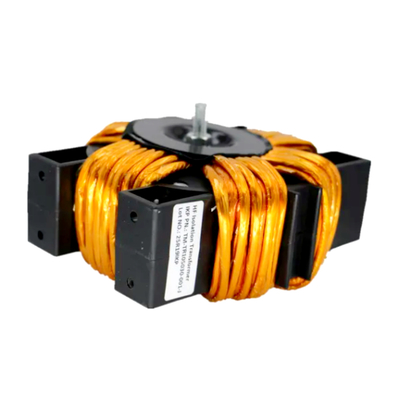

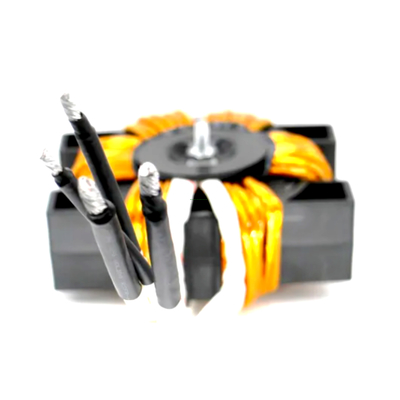

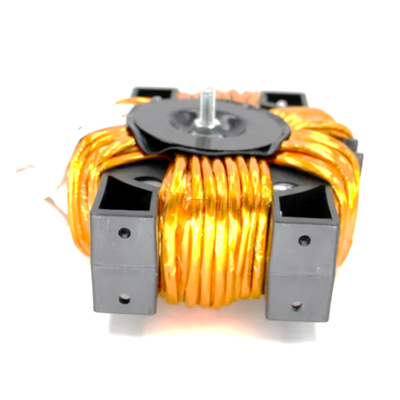

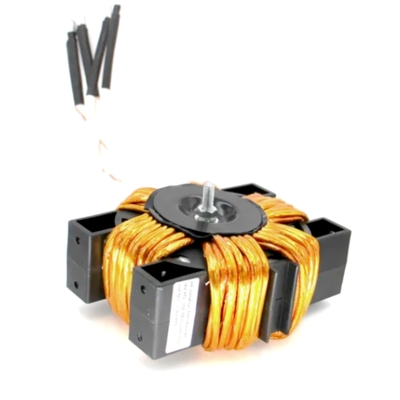

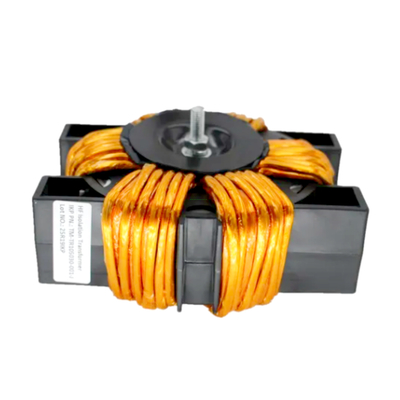

Name: Αμορφός πυρήνας υψηλής συχνότητας τροειδής μετασχηματιστής, πιστοποιημένος UL/Ce/RoHS
Brand: IKP Electronics Co., Ltd.
Price: 55.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Μετασχηματιστές υψηλής συχνότητας

Αμορφός πυρήνας υψηλής συχνότητας τροειδής μετασχηματιστής, πιστοποιημένος UL/Ce/RoHS

Amorphous Core High Frequency Toroidal Transformer, UL/Ce/RoHS Certified

Λεπτομέρειες:

Μάρκα:	IKP

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000
Τιμή:	52.00-58.00
Συσκευασία λεπτομέρειες:	Καρτόνι
Χρόνος παράδοσης:	10-15 ημέρες
Όροι πληρωμής:	Εγγρ. Πίστωση, T/T
Δυνατότητα προσφοράς:	100,000/εβδομάδα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Βασικές πληροφορίες.

Σχήμα αριθ.

ΤΜ-TR105030-001R

Κέντρο

Μετασχηματιστής αμόρφου κράματος

Μέθοδος ψύξης

Μετασχηματιστής ξηρού τύπου

Τύπος περιστροφής

Μετασχηματιστής πολλαπλών συσπειρώσεων

Πιστοποίηση

ISO9001

Χρήση

Μετασχηματιστής μονής φάσης

Χαρακτηριστικά συχνότητας

Υψηλή συχνότητα

Σχήμα πυρήνα

Δαχτυλίδι

Ετικέτα

OEM/ODM

Πακέτο μεταφοράς

Καρτόνι

Προδιαγραφές

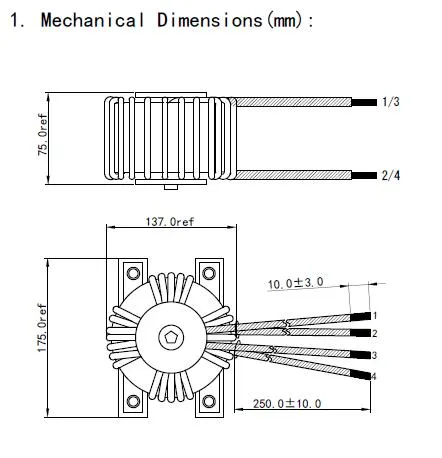

137*75 χιλιοστά

Εμπορικό σήμα

ΙΚΠ

Καταγωγή

Κίνα

Κωδικός ΕΣ

8504319000

Κατανάλωση

1000PCS/ημέρα

Περιγραφή του προϊόντος

Αμορφός πυρήνας υψηλής συχνότητας τροειδής μετασχηματιστής, πιστοποιημένος UL/Ce/RoHS

Συνήθως, οι μονοτελής μετασχηματιστές παλμών του μετατροπέα συγκόλλησης τόξου υψηλής ισχύος απαιτούν τους πυρήνες μετασχηματιστή με χαμηλή απώλεια υψηλής συχνότητας, υψηλή Bs και χαμηλή Br.Έτσι το φίλτρο εξόδου και η αποθηκευμένη ενέργεια απαιτούσαν τα χαρακτηριστικά των υψηλών BsΣε αυτή την περίπτωση, κάναμε οριζόντια μαγνητική επεξεργασία σε νανοκρυσταλλικό κράμα για να κατασκευάσουμε τους πυρήνες μετασχηματιστών με χαμηλή Br και σταθερή διαπερατότητα.

Η IKP ELECTRONICS είναι ένας κορυφαίος κατασκευαστής κατασκευαστικών στοιχείων υψηλών επιδόσεων από μη κρυσταλλικά και νανοκρυσταλλικά κράματα.μη κρυσταλλικός αντιδραστήρας για ηλιακό μετατροπέα και EMC κοινού τρόπου φιλτράρισμα επαγωγικότητα ειδικά έχουν εξαιρετικό τεχνικό επίπεδο και εξαιρετική ποιότητα, επιτρέποντας στους πελάτες μας να αποκτήσουν πλεονεκτήματα σε βασικούς ανταγωνιστικούς τομείς.

Η πολιτική διαχείρισης της IKP της ποιότητας πρώτα, της πίστωσης πρώτα και της πρακτικότητας υπογραμμίζεται, με επίκεντρο την ανάπτυξη και την παραγωγή προϊόντων.Η ικανοποίηση του πελάτη είναι ο στόχος μας.Θέλουμε την προσοχή και την υποστήριξή σας, ας συνεργαστούμε για το αμοιβαίο μας όφελος.

Πλεονεκτήματα:
1. Νέο υλικό: Ο μαγνητικός πυρήνας από νανοκρυσταλλικό κράμα έχει υψηλή αντίσταση, υψηλή μαγνητική διαπερατότητα, υψηλή ένταση μαγνητικής επαγωγής κορεσμού και σταθερότητα υψηλής θερμοκρασίας.
2. Νέος σχεδιασμός: Η δομή του νέου τυλιγμού είναι πιο συμπαγής και η απώλεια ενέργειας είναι πολύ μικρή. Η επαγωγικότητα διαρροής είναι μόνο 2 ~ 20uH, το οποίο είναι το ένα δέκατο των παρόμοιων μετασχηματιστών.Συνεπώς, ο σχεδιασμός του συστήματος γίνεται απλός και βολικός.
3Μικρότερο μέγεθος και μεγαλύτερη χωρητικότητα: Κάθε γραμμάριο νανοκρυσταλλικού υλικού του νέου μετασχηματιστή μπορεί να πραγματοποιήσει μετατροπή ισχύος 15W-25W (συνήθως μόνο 8-9W) σε συχνότητα 20KHz.
4Ασφάλεια, υψηλή απόδοση, εξοικονόμηση ενέργειας: Η εξαιρετικά χαμηλή απώλεια καθιστά την απόδοση του μετασχηματιστή περισσότερο από 99%, ενώ ο ρυθμός συνέχειας φορτίου φτάνει το 100%.Υπάρχει καλή μόνωση μεταξύ του πρωτογενούς και του δευτερογενούςΣε σύγκριση με τους παραδοσιακούς μετασχηματιστές, οι νέοι μετασχηματιστές έχουν απαράμιλλα πλεονεκτήματα και εναλλακτικές λύσεις.

Εφαρμογή:
Τα αμόρφαι και νανοκρυσταλλικά υλικά μπορούν να αντικαταστήσουν τα υλικά φερρίτης.Υψηλής συχνότητας μετατροπέας υψηλής ισχύος παροχής συνεχούς ενέργειας για πολιτική και βιομηχανική χρήση, φορτιστή, μηχανή συγκόλλησης με μετατροπέα, τροφοδοσία ηλεκτρικού ρεύματος για ηλεκτροπληκτισμό, εξοπλισμός φόρτισης ηλεκτρικών οχημάτων, τροφοδοσία ηλεκτρικής ενέργειας υψηλής συχνότητας θέρμανσης με επαγωγή,Υψηλής συχνότητας τροφοδοσία ηλεκτρικής ενέργειας με ρεύμα τόξου με μετατροπέα, τροφοδοσία ηλεκτρικής ενέργειας συγκόλλησης σωλήνων θέρμανσης, τροφοδοσία ηλεκτρικής σπινθήρας, τροφοδοσία φορτιστή υψηλής ισχύος, τροφοδοσία διακόπτη, τροφοδοσία μετατροπέα, τροφοδοσία αδιάλειπτης,κλπ.

ΠΡΟΒΛΗΜΑΤΙΚΟ και περιγραφή της παραγγελίας:
Απαιτούνται είσοδος και έξοδος·
απαιτήσεις πίεσης·
Χάλκινο ή αλουμίνιο·
Μέγεθος του προϊόντος, όπως διάμετρος, ύψος, μήκος καλωδίων·
Τα δείγματα χρεώνονται, η παρακολούθηση της παραγγελίας.
Είναι προτιμότερο να υπάρχουν σχέδια προϊόντων ή δείγματα σε είδος·
Πλήρωσε προκαταβολή 50%, τα υπόλοιπα 50% για την παράδοση.
Ο κύριος μετασχηματιστής μετατροπέα πρέπει να προσαρμόζεται σύμφωνα με τις ειδικές απαιτήσεις, δεν υπάρχει τυποποιημένο αποθεματικό.Η επιλογή υλικών και οι διαδικασίες παραγωγής καθορίζουν διαφορετικές τελικές τιμές.

ΠΡΟΣΟΧΗ:

Σχήμα	Μέγεθος πυρήνα ((mm)					Μέγεθος βάσης			Αποτελεσματική διασταύρωση	Μαγνητικά	Συνιστώμενη
									Αποτελεσματική διασταύρωση	οδός		Δύναμη
						(μμ)			- τομεακή έκταση	οδός		Δύναμη	ρεύμα συγκόλλησης
						(μμ)			- τομεακή έκταση	μήκος		P ((f=20kHz)	ρεύμα συγκόλλησης
									S(cm2)
	Υπερβολικό	Ταυτότητα	H		Υπερβολικό		Ταυτότητα	H
	Υπερβολικό	Ταυτότητα	H		Υπερβολικό		Ταυτότητα	H		L ((cm)		(kw)
ΙΚΠ-ΠΤΤ-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
ΙΚΠ-ΠΤΤ-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

ΙΚΠ-ΠΤΤ -68-43-20	68	43	20			72	40	24	1.75	17.4
ΙΚΠ-ΠΤΤ -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

ΙΚΠ-ΠΤΤ -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315Α

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6 έως 10	315-400Α

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630Α
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630Α

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630Α
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630Α

Σημείωση: ο παραπάνω πίνακας είναι το τυποποιημένο μοντέλο του πυρήνα. Μπορούμε επίσης να παράγουμε άλλους μετασχηματιστές προδιαγραφών σύμφωνα με τις προδιαγραφές του πελάτη.
